05模块化编程，A1-使用宏技术输出系统图标列表

图5-A1使用宏技术输出系统图标列表

需求分析：

1、具体需求

本《使用宏技术输出系统图标列表》有如下需求：

1. 将系统中自带的图标输出为列表；
2. 分页输出，并在每页的上方输出页码和列表抬头；

3. 内容含四周（上下左右）框线输出。
   其中列表输出效果如图5-1。

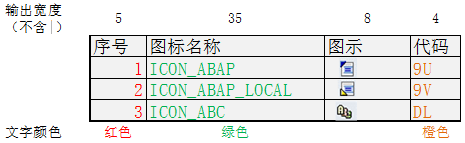

   图5- 1 列表输出效果

2、开发分析

要达成本实践目标，在不考虑使用模块化编程技术的情况下，其方式可有2种，如图5-2所示。

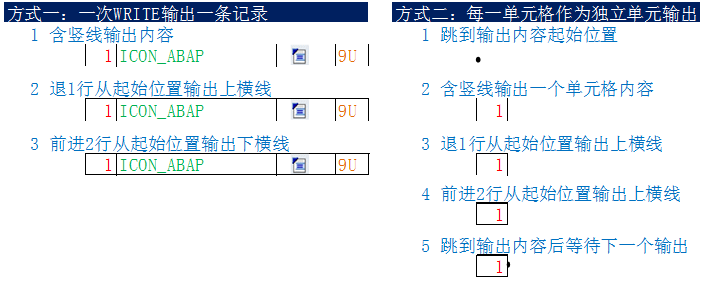

图5- 2 实现本实践的2种方式

实现步骤

如上两种方式，都可以完成本实践，且实现的代码也并不复杂。如果使用方式1，一条记录一次输出，从效率上比较高，但代码的复用性比较弱，如有其他的需求，或同一个报表仅仅是增加一列，或需要指定另一个长度，或输出颜色要单独设置，那么输出数据、输出上/下横线的代码则都需要修改；使用方式2时，每个单元格的输出步骤都是类似的，可以充分使用ABAP的模块化编程技术，将输出一个单元格内容的完整步骤封装为一个模块，如此在相同的程序或不同的程序中都可以重复调用，如此代码的可读性、可维护性都将提高，当然，因为需要每个单元格都需独立完成一遍输出，效率会低点。
如果不考虑代码的可读性、可维护性、可重用性，不对方式2的代码进行模块化编程，每个单元格独立一次输出，此时使用方式2是完全没优势的，如此肯定是优先选择方式1；而在项目实践应用中，代码的可读性、可维护性、可重用性会更为重要，如此本实践使用模块化编程技术之一——宏予以实现。

实践步骤：

本实践通过程序编辑器（SE38）即可完成，编写的代码将有如下几部分组成，按开发人员风格不同，其组成部分并非强制一致。

No	部分	说明
1	程序声明	声明本程序执行后是否包含标准标题，数据输出宽度和每页的行数量为多少。
2	对象定义	通过定义类型池以在程序中使用相应的图标，定义要使用的变量等，以在程序执行过程中计算和存储临时值
3	宏定义	通过宏定义单元格内容，以及列表数据表头的输出
4	获取和输出数据	从表中获得要输出的数据，并调用宏将数据按要求输出

1、程序声明

程序声明部分的代码如下：

REPORT zu0501_icon_list_macro NO STANDARD PAGE HEADING
       LINE-SIZE 100.

通过如上代码定义，程序输出时，页面宽度为100（能容纳100个数字或英文字符），不控制输出行数，而是在代码中定义。

2、对象定义

对象定义部分的代码如下：

****对象定义
TABLES icon.                           " 定义了一个与表icon同名的工作区
DATA: col    TYPE sy-colno,            " 用于记录输出位置的列
      lin    TYPE sy-linno,            " 用于记录输出位置的行
      length TYPE i,                   " 用于确定输出横线的长度
      cnt(6) TYPE c,                   " 用于记录输出的序号
      cntr   TYPE i,                   " 用于记录输出的行数
      pg     TYPE sy-pagno.            " 页码

如上代码，使用类型MAT_AG_TYPE定义了一个含工作区的标准内表，如此，在输出时，可以将内表数据遍历后放到内表自己的工作区中，而不需要另外一个结构存储。在实际开发中，偏向于使用不含工作区的内表，如此增加代码的可读性。

3、宏定义

本实践定义了2个分别用于输出单元格数据和输出列表数据抬头的宏，代码如下。

3.1、单元格数据输出宏

此部分代码如下：

*&---------------------------------------------------------------------*
*&      DEFINE WRITE_GRID
*&---------------------------------------------------------------------*
*       定义宏输出单元格内容数据
*       &1： 输出内容
*       &2： 输出内容占位长度
*       &3： 颜色设置，on，文字颜色，off 背景色
*       &4： 背景颜色浓淡设置，on浓， off淡，如&3为on不起作用
*       &5： 颜色代码color_XXXX
*----------------------------------------------------------------------*
DEFINE write_grid.
  lin = sy-linno.   col = sy-colno.                           "将当前输出所在行列赋值给变量

  FORMAT INVERSE &3 INTENSIFIED &4 COLOR &5.                  "输出颜色设置
  WRITE: sy-vline NO-GAP, (&2) &1 NO-GAP, sy-vline NO-GAP.    "绘制左右竖线和内容

  length = sy-colno - col.                                    "确定横线输出长度
  lin = lin - 1.
  SKIP TO LINE lin.                                           "移动到上一行
  ULINE AT col(length).                                       "绘制顶部横线

  lin = lin + 2.
  SKIP TO LINE lin.                                           "移动到下一行
  ULINE AT col(length).                                       "绘制底部横线

  lin = lin - 1.    col = sy-colno - 2.
  SKIP TO LINE lin. POSITION col.                         "移动到右侧竖线前一位置，以备下一输出
END-OF-DEFINITION.

通过DEFINE……END-OF-DEFINITION定义一个宏，可以在调用宏时传入变量值，并可在代码中按顺序使用&1……&5在宏定义的代码中使用。

3.2、列表数据抬头输出宏

此部分代码如下：

*&---------------------------------------------------------------------*
*&      DEFINE WRITE_PHEAD
*&---------------------------------------------------------------------*
*       定义宏输出每页的列表数据抬头
*----------------------------------------------------------------------*
DEFINE write_phead.
  NEW-PAGE NO-HEADING.                             "无页眉新页
  pg = pg + 1.
  WRITE:/65  '页码:', (3) pg.

  SKIP 2.
  POSITION 5.
  write_grid 'NO' 6 on off col_key.                "调用宏输出
  write_grid '图标名称' 35 on off col_key.
  write_grid '图示' 8 on off col_group.
  write_grid '代码' 4 on off col_total.
  cntr = 5.                                        "包含列表头已输出5行
                                                   "每页输出行数重置
  SKIP 2.                                          "空2行以输出下一行数据
  POSITION 5.                                      "空5个字符作为起始位置
END-OF-DEFINITION.

本部分代码定义的宏，也调用了“单元格数据输出宏”，以输出列表数据抬头，同时此宏其输出内容都是在代码中定义的，无需在调用时传入变量值。

4、获取和输出数据

获取和输出数据部分的代码如下：

*&----------------------------------------------------------------------*
*& START-OF-SELECTION
*&----------------------------------------------------------------------*
START-OF-SELECTION.
*****获得ICON数据
  SELECT * FROM icon.
    IF cntr => 59 OR cnt IS INITIAL.             "输出超过59行或在初始时输出表头
                                                 "每页输出(59-5)/2=27条记录
      write_phead.                               "调用宏输出数据列表抬头
    ENDIF.

    cnt = sy-dbcnt.
    write_grid cnt 6 on off col_key.             "调用宏输出数据
    write_grid icon-name 35 on off col_key.
    write_grid icon-id 8 on off col_group.
    write_grid icon+1(2) 4 on off col_total.
    cntr = cntr + 2.                             "包括下横线增加了2行输出

    SKIP 2.                                      "空2行以输出下一行数据
    POSITION 5.                                  "空5个字符作为起始位置
  ENDSELECT.

本部分通过SELECT语句从icon中获得数据后存储到icon表同名的工作区中，然后按需求输出列表抬头和逐条输出系统图标内容。
如上4部分代码合在一起则实现了本实践的需求。

本实践小结：

宏（Macros）是一段独立的代码，与子程序类似，能实现数据的运算与输出，主要应用于同一程序中需要的重复运算与输出，以简化代码；而与子程序不同，宏不需要定义接收参数的类型及格式，其通过&N（N为索引）接收传入的参数；宏只能被本程序中定义于宏后面的语名所调用，因此一般定义于程序最开始。
可以在表TRMAC中查看到系统所包含的宏。

（实践5A1 End）
