raft 系列解读(4) 之 etcd-raft学习

好的实现，看看别人怎么写的，github

大多数Raft的实现都是整体设计，包括存储处理，消息序列化和网络传输，但是本raft库在实现的时候只实现了最核心的算法，换来了灵活性和性能，网络和disk IO部分都由使用者实现，使用者需要实现自己的消息传送层，同时，需要自己实现持久化部分来存储Raft log和state。
为了实现Raft库的可测性，库在实现的时候将Raft建模为一个状态机，输入是消息，可能是本地时间的更新或者网络消息，状态机的输出是一个3元组：{[]Messages, []LogEntries, NextState}。

第一步是使用，怎么使用raft来搭建自己的key-value系统

etcd-raft代码走读

node-run

上面是raft中一个node做的事，Node代表raft集群中的一个节点，刚开始node是follower，然后随着 tickc的进行，开始进入选举，raft在变为follower的时候做了下面几件事：

becomeFollower

初始化了tick函数 tickElection，用来开始选举，做判断后，调用 Step

选举函数

判断消息类型为 MsgHup，于是进入 campaign

进行选举

选举函数中做的事情

选举

转换成candidate时,开始一个选举:

1. 递增currentTerm;投票给自己;
2. 重置election timer;
3. 向所有的服务器发送 RequestVote RPC请求

成为candidate

接着看下send函数

raft.send

send函数中将消息存储了 msgs中，在哪儿消费呢？通过读取newReady来返回Ready


此时又返回到 node.run中，此时因为会进入 case readyc <- rd分支


在里面做的事情


msgs因为已经读取过了，设置为空，并且会赋值 advancec，进行到这 readyc中已经有一个数据， 而此channel会在函数 Ready中返回给外面，下面接着看谁会去读 Ready

func (n *node) Ready() <-chan Ready { return n.readyc }

读取Ready的是应用程序，看下Ready()函数的说明

//=> 读取到当前状态，当从Ready()取出状态后，需要调用 Advance
//=> 注意：只有当所有提交的entries都应用后，才会调用下一个 Ready 的状态

我们回到之前的选举上，读取到的Ready里面包含了Vote消息，我们会调用网络层发送消息出去，并且调用Advance()，而此时其他Node接收到网络层消息后，会调用Step()函数，在成为candidate的时候，我们设置了step函数为stepCandidate，

stepCandidate

自后调用了node的send函数，此时是拒绝的，因为已经是candidate状态了，而如果是follower，其处理函数是 stepFollower,

stepFollower

其规则就是之前说到的:

如果本地的voteFor为空或者为candidateId,并且候选者的日志至少与接受者的日志一样新,则投给其选票

进行到这，我们看到了follower在收到vote rpc后的处理，下面是candidate的处理了。

回到之前调用Ready()，接着应该调用Advance,

Advance

里面会设置 advancec，好了，运行到这，我们又要回到 node.run中了

此时的状态是：candidate，advancec中有数据，接着来看candidate在发送出vote rpc，接收到响应的处理，网络层的Send函数是：

Transport.Send

Send会调用 Peer.send，函数注释说：此函数是非阻塞的，不保证请求一定能被peer收到

Peer.send

一般常理我们发送后，等待响应后再处理，但是找了很久也没找到常理函数，这个时候，我们再去看下follower对于投票的处理

send.MsgVoteResp

发现在响应上也是通过发送一个消息来响应的，因此我们此时可以看到peer之间的交互不是传统意义上的request-response模型了。

我们去看对于MsgVoteResp的处理，其入口都是通过调用node.Step函数，此时如果得到大多数票选，则成为leader

MsgVoteResp处理

看becomeLeader函数

becomeLeader

在leader函数中，最重要的就是发送命令了，我们看看这个过程

这是通过node.Propose函数实现的

node.Propose

到最后又是通过step函数

stepLeader

里面挨个调用send函数

func (r *raft) bcastAppend() {
    for id := range r.prs {
        if id == r.id {
            continue
        }
        r.sendAppend(id)
    }
}

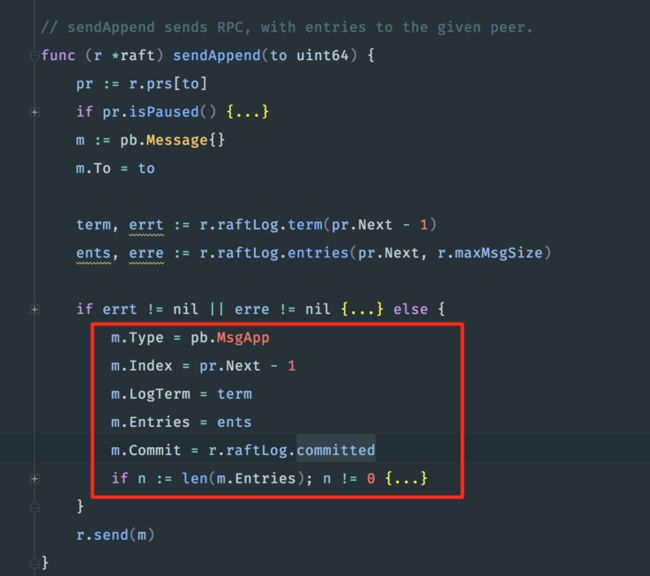

sendAppend

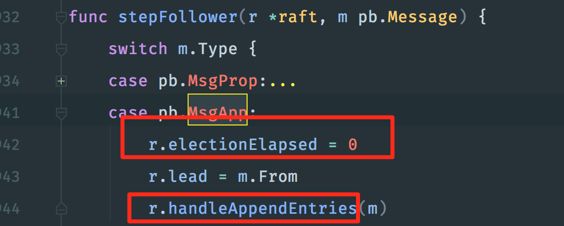

看完发送端，接着看follower的接收端处理

handleAppendEntries

细看handleAppendEntries函数，就是去做raft协议中规定的操作了


在 maybeAppend中，会去尝试更新 committed index，然后接着看AppendResp的处理

AppendResp

去检查各个peer的matchIndex，然后尝试更新commitIndex

下一个问题，接着去看commitIndex > lastAppied后，在哪儿去应用log到状态机的
这是通过node.run中readyc和advancec来实现的

node.run

上面就是etcd中raft的大致流程，有一个机遇raft实现的简单key-value系统，github地址：https://github.com/zhuanxuhit/distributed-system/tree/master/etcd-raft

读完代码后，最大的一个感受是整个node在实现的时候都是无锁的，其技巧是通过go的channel将所有请求串行化，然后另一个特点是根据不同的状态，设置不同的处理函数，整个实现非常的清晰，因为每个状态针对每个请求的处理都是非常明确的。
