VLAN技术详解（一）

一、VLAN的概念

1.1 什么是VLAN
VLAN（Virtual Local Area Network）又称虚拟局域网，是指在交换局域网的基础上，采用网络管理软件构建的可跨越不同网段、不同网络的端到端的逻辑网络。一个VLAN组成一个 逻辑子网，即一个逻辑广播域，它可以覆盖多个网络设备，允许处于不同地理位置的网络用户加入到一个逻辑子网中。VLAN是一种比较新的技术，工作在OSI 参考模型的第2层和第3层，VLAN之间的通信是通过第3层的路由器来完成的。
    在此让我们先复习一下广播域的概念。广播域，指的是广播帧（目标MAC地址全部为1）所能传递到的范围，亦即能够直接通信的范围。严格地说，并不仅仅是广 播帧，多播帧（Multicast Frame）和目标不明的单播帧（Unknown Unicast Frame）也能在同一个广播域中畅行无阻。
本来，二层交换机只能构建单一的广播域，不过使用VLAN功能后，它能够将网络分割成多个广播域。
那么，为什么需要分割广播域呢？那是因为，如果仅有一个广播域，有可能会影响到网络整体的传输性能。具体原因，请参看附图加深理解。

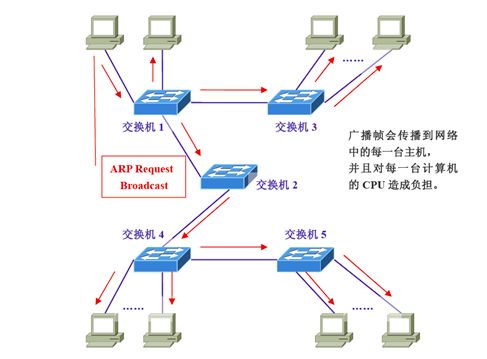

图中，是一个由5台二层交换机（交换机1～5）连接了大量客户机构成的网络。假设这时，计算机A需要与计算机B通信。在基于以太网的通信中，必须在数据帧中指定目标MAC地址才能正常通信，因此计算机A必须先广播“ARP请求（ARP Request）信息”，来尝试获取计算机B的MAC地址。 交换机1收到广播帧（ARP请求）后，会将它转发给除接收端口外的其他所有端口，也就是Flooding了。接着，交换机2收到广播帧后也会Flooding。交换机3、4、5也还会Flooding。最终ARP请求会被转发到同一网络中的所有客户机上。
请大家注意一下，这个ARP请求原本是为了获得计算机B的MAC地址而发出的。也就是说：只要计算机B能收到就万事大吉了。可是事实上，数据帧却传遍整个网络，导致所有的计算机都收到了它。如此一来，一方面广播信息消耗了网络整体的带宽，另一方面，收到广播信息的计算机还要消耗一部分CPU时间来对它进行处理。造成了网络带宽和CPU运算能力的大量无谓消耗。
广播信息是那么经常发出的吗？
    读到这里，您也许会问：广播信息真是那么频繁出现的吗？
答案是：是的！实际上广播帧会非常频繁地出现。利用TCP/IP协议栈通信时，除了前面出现的ARP外，还有可能需要发出DHCP、RIP等很多其他类型的广播信息。
ARP广播，是在需要与其他主机通信时发出的。当客户机请求DHCP服务器分配IP地址时
，就必须发出DHCP的广播。而使用RIP作为路由协议时，每隔30秒路由器都会对邻近的其他路由器广播一次路由信息。RIP以外的其他路由协议使用多播传输路由信息，这也会被交换机转发（Flooding）。除了TCP/IP以外，NetBEUI、IPX和Apple Talk等协议也经常需要用到广播。例如在Windows下双击打开“网络计算机”时就会发出广播（多播）信息。（Windows XP除外……）
总之，广播就在我们身边。下面是一些常见的广播通信：
    ●ARP请求：建立IP地址和MAC地址的映射关系。
    ●RIP：选路信息协议(Routing Infromation Protocol)。
    ●DHCP：用于自动设定IP地址的协议。
    ●NetBEUI：Windows下使用的网络协议。
    ●IPX：Novell Netware使用的网络协议。
    ●Apple Talk：苹果公司的Macintosh计算机使用的网络协议。

1.2 VLAN的实现机制

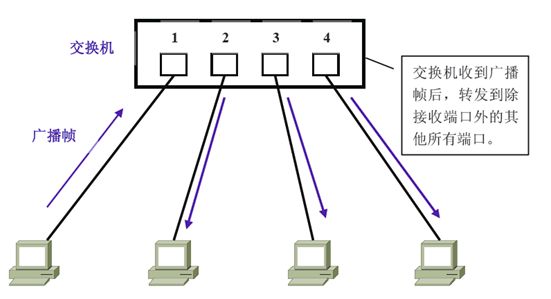

在理解了“为什么需要VLAN”之后，接下来让我们来了解一下交换机是如何使用VLAN分割广播域的。 首先，在一台未设置任何VLAN的二层交换机上，任何广播帧都会被转发给除接收端口外的所有其他端口（Flooding）。例如，计算机A发送广播信息后，会被转发给端口2、3、4。

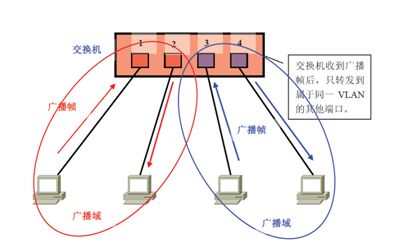

   这时，如果在交换机上生成红、蓝两个VLAN；同时设置端口1、2属于红色VLAN、端口3、4属于蓝色VLAN。再从A发出广播帧的话，交换机就只会把它转发给同属于一个VLAN的其他端口——也就是同属于红色VLAN的端口2，不会再转发给属于蓝色VLAN的端口。
同样，C发送广播信息时，只会被转发给其他属于蓝色VLAN的端口，不会被转发给属于红色VLAN的端口。

就这样，VLAN通过限制广播帧转发的范围分割了广播域。上图中为了便于说明，以红、蓝两色识别不同的VLAN，在实际使用中则是用“VLAN ID”来区分的。

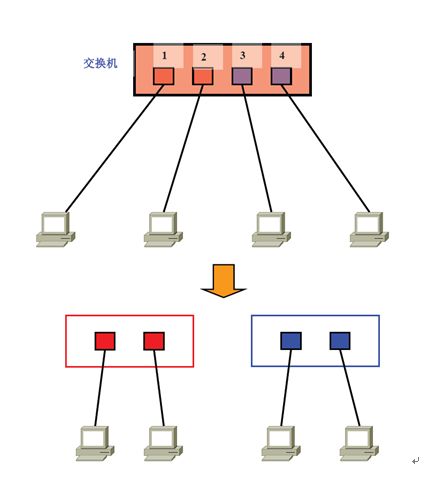

如果要更为直观地描述VLAN的话，我们可以把它理解为将一台交换机在逻辑上分割成了数台交换机。在一台交换机上生成红、蓝两个VLAN，也可以看作是将一台交换机换做一红一蓝两台虚拟的交换机。

    在红、蓝两个VLAN之外生成新的VLAN时，可以想象成又添加了新的交换机。 但是，VLAN生成的逻辑上的交换机是互不相通的。因此，在交换机上设置VLAN后，如果未做其他处理，VLAN间是无法通信的。 明明接在同一台交换机上，但却偏偏无法通信——这个事实也许让人难以接受。但它既是VLAN方便易用的特征，又是使VLAN令人难以理解的原因。
需要VLAN间通信时怎么办呢？
    那么，当我们需要在不同的VLAN间通信时又该如何是好呢？
请大家再次回忆一下：VLAN是广播域。而通常两个广播域之间由路由器连接，广播域之间来往的数据包都是由路由器中继的。因此，VLAN间的通信也需要路由器提供中继服务，这被称作“VLAN间路由”。
VLAN间路由，可以使用普通的路由器，也可以使用三层交换机。其中的具体内容，等有机会再细说吧。在这里希望大家先记住不同VLAN间互相通信时需要用到路由功能。



1.3 VLAN的划分方法
    VLAN的划分可以是事先固定的、也可以是根据所连的计算机而动态改变设定。前者被称为“静态VLAN”、后者自然就是“动态VLAN”了。
1.3.1 静态VLAN

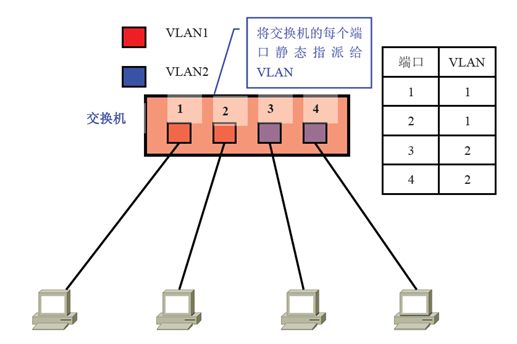

静态VLAN又被称为基于端口的VLAN（Port Based VLAN）。顾名思义，就是明确指定各端口属于哪个VLAN的设定方法。


由于需要一个个端口地指定，因此当网络中的计算机数目超过一定数字（比如数百台）后，设定操作就会变得烦杂无比。并且，客户机每次变更所连端口，都必须同 时更改该端口所属VLAN的设定——这显然不适合那些需要频繁改变拓补结构的网络。我们现在所实现的VLAN配置都是基于端口的配置，因为我们只是支持二 层交换，端口数目有限一般为4和8个端口，并且只是对于一台交换机的配置，手动配置换算较为方便。

1.3.2 动态VLAN
    另一方面，动态VLAN则是根据每个端口所连的计算机，随时改变端口所属的VLAN。这就可以避免上述的更改设定之类的操作。动态VLAN可以大致分为3类：
    ● 基于MAC地址的VLAN（MAC Based VLAN）
    ● 基于子网的VLAN（Subnet Based VLAN）
    ● 基于用户的VLAN（User Based VLAN）

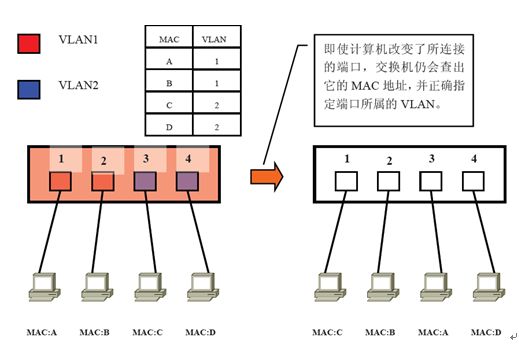

其间的差异，主要在于根据OSI参照模型哪一层的信息决定端口所属的VLAN。 基于MAC地址的VLAN，就是通过查询并记录端口所连计算机上网卡的MAC地址来决定端口的所属。假定有一个MAC地址“A”被交换机设定为属于 VLAN“10”，那么不论MAC地址为“A”的这台计算机连在交换机哪个端口，该端口都会被划分到VLAN10中去。计算机连在端口1时，端口1属于 VLAN10；而计算机连在端口2时，则是端口2属于VLAN10。
    由于是基于MAC地址决定所属VLAN的，因此可以理解为这是一种在OSI的第二层设定访问链接的办法。
但是，基于MAC地址的VLAN，在设定时必须调查所连接的所有计算机的MAC地址并加以登录。而且如果计算机交换了网卡，还是需要更改设定。


基于子网的VLAN，则是通过所连计算机的IP地址，来决定端口所属VLAN的。不像基于MAC地址的VLAN，即使计算机因为交换了网卡或是其他原因导致MAC地址改变，只要它的IP地址不变，就仍可以加入原先设定的VLAN。


    因此，与基于MAC地址的VLAN相比，能够更为简便地改变网络结构。IP地址是OSI参照模型中第三层的信息，所以我们可以理解为基于子网的VLAN是一种在OSI的第三层设定访问链接的方法。一般路由器与三层交换机都使用基于子网的方法划分VLAN。
    基于用户的VLAN，则是根据交换机各端口所连的计算机上当前登录的用户，来决定该端口属于哪个VLAN。这里的用户识别信息，一般是计算机操作系统登录的用户，比如可以是Windows域中使用的用户名。这些用户名信息，属于OSI第四层以上的信息。
总的来说，决定端口所属VLAN时利用的信息在OSI中的层面越高，就越适于构建灵活多变的网络。
访问链接的总结
    综上所述，VLAN的划分有静态VLAN和动态VLAN两种，其中动态VLAN又可以继续细分成几个小类。
其中基于子网的VLAN和基于用户的VLAN有可能是网络设备厂商使用独有的协议实现的，不同厂商的设备之间互联有可能出现兼容性问题；因此在选择交换机时，一定要注意事先确认。 下表总结了静态VLAN和动态VLAN的相关信息。

种类                                   解说
静态VLAN（基于端口的VLAN）         将交换机的各端口固定指派给VLAN
动态VLAN     基于MAC地址的VLAN    根据各端口所连计算机的MAC地址设定
    基于子网的VLAN                  根据各端口所连计算机的IP地址设定
    基于用户的VLAN                  根据端口所连计算机上登录用户设定

    就目前来说，对于VLAN的划分主要采取上述基于端口的VLAN和基于子网的VLAN两种，而基于MAC地址和基于用户的VLAN一般作为辅助性配置使用。
