电力电子技术Simulink仿真与GUI界面

成绩	指导教师	日期
	张建民	2018-12-3





五 邑 大 学 实 验 报 告



实 验 课 程 名 称：

电力电子技术



院系名称    ： 智能制造学部

实验项目名称： 电力电子技术Simulink仿真与GUI界面



GUI界面图：

登录界面：

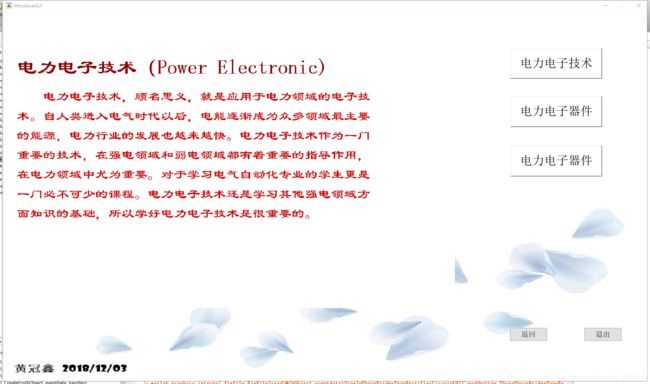

电力电子技术介绍：

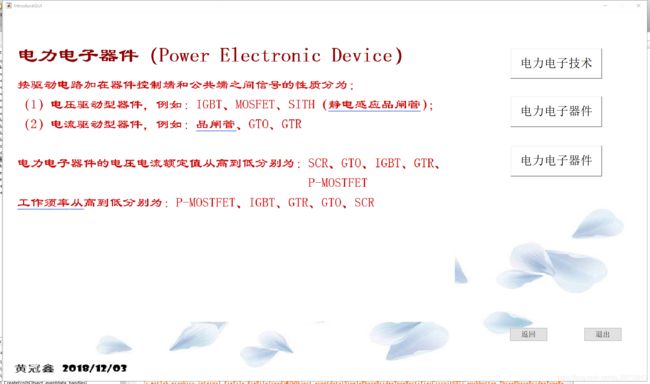

电力电子器件介绍：



电力电子器件介绍：

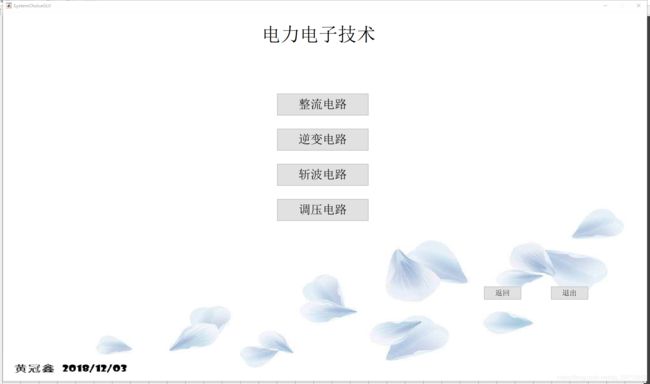

电路选择：



单相桥式全控整流电路：

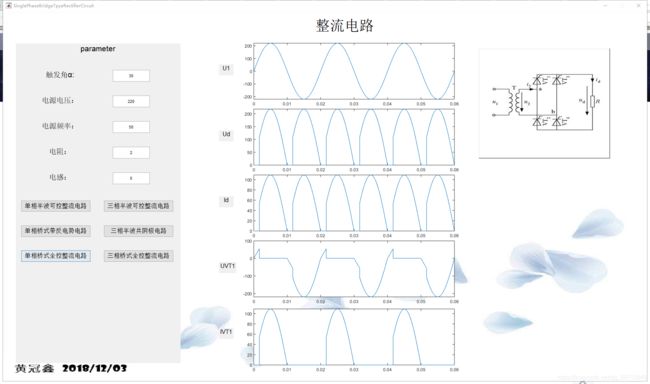

触发角为30°，电阻为2欧的波形情况：

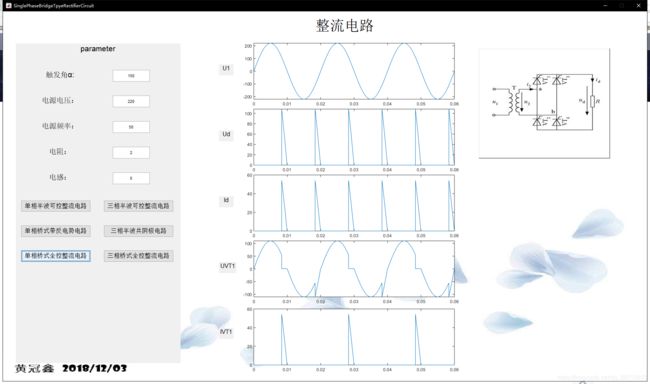

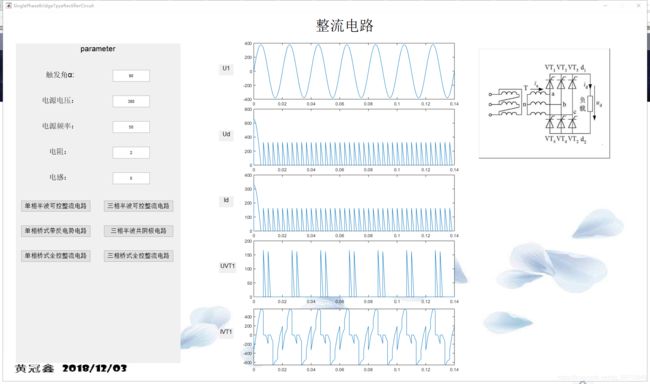

触发角为150°，电阻为2欧的波形情况：

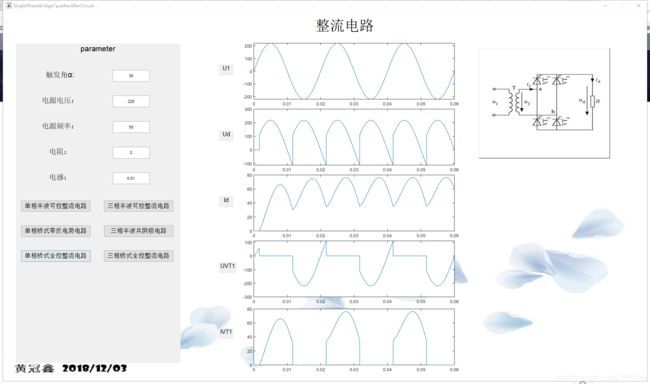

触发角为30°，电阻为2欧，电感为10mH的波形情况：



触发角为60°，电阻为2欧，电感为10mH的波形情况：



三相桥式全控整流电路：

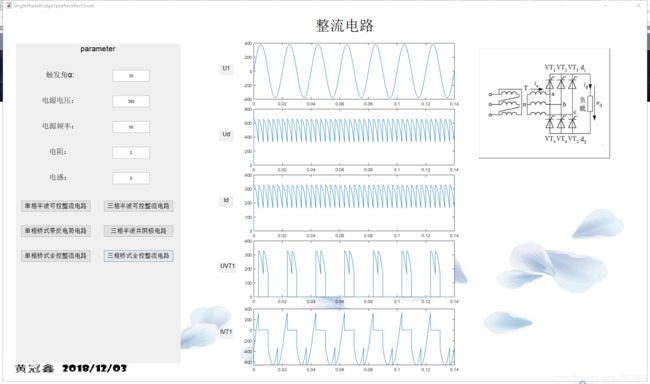

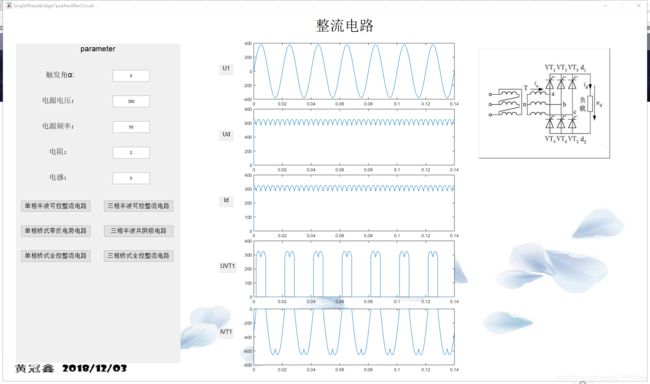

触发角为0°，电阻为2欧的波形情况：

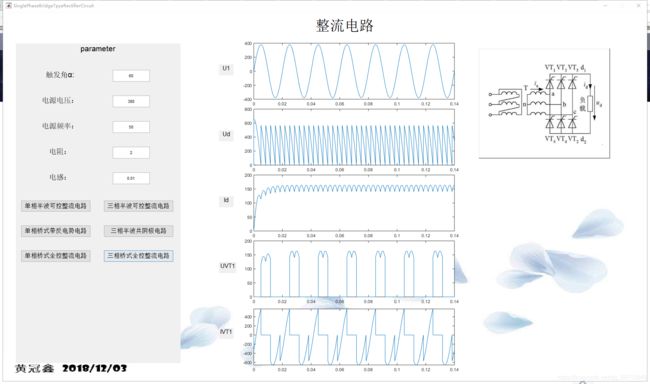

触发角为30°，电阻为2欧的波形情况：

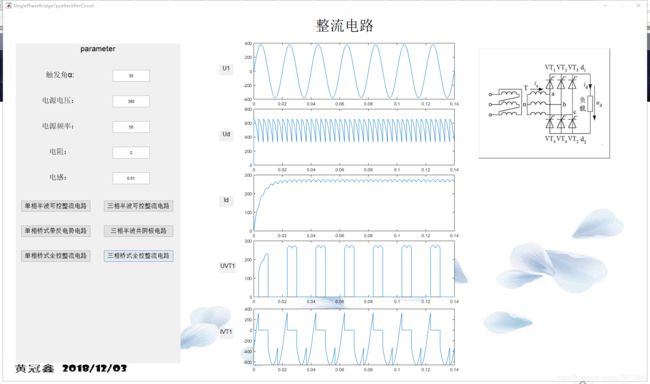

触发角为30°，电阻为2欧的波形情况：



触发角为30°，电阻为2欧，电感为10mH的波形情况：



触发角为60°，电阻为2欧，电感为10mH的波形情况：



Simulink仿真图：

单相桥式全控整流电路：

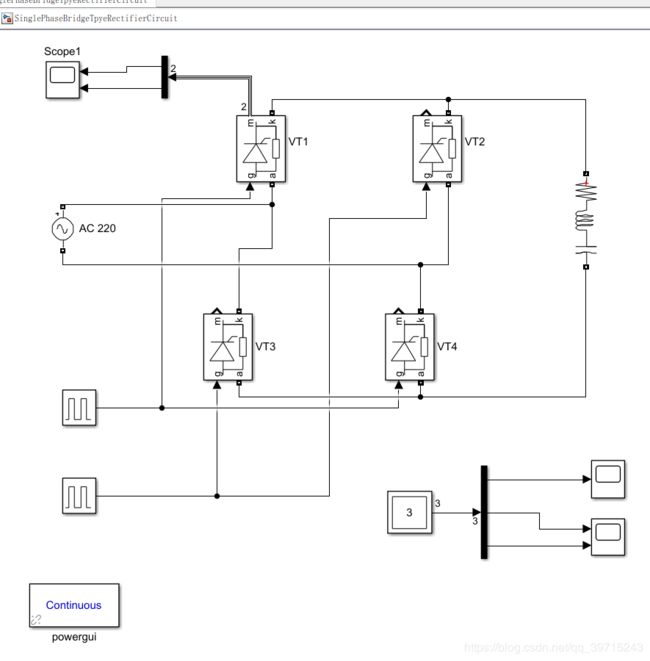

分析：在simulink模型库中没有专门的单相桥式整流电路触发器模型，这里使用的是2个脉冲发生器来分别给VT1和VT3，VT2和VT4的触发脉冲。第一个触发脉冲触发延时时间设置为0.02*α/360，第二个触发脉冲触发延时时间设置为0.02*α/360+0.01，相当于加了半个周期。整流器的负载选用了RLC串联电路，可根据需要修改电阻和电感的大小。模型中使用了两种测量仪器，示波器和多路测量器。模型中触发器和AC电源的部分参数可以由用户在GUI的文本框中设置。

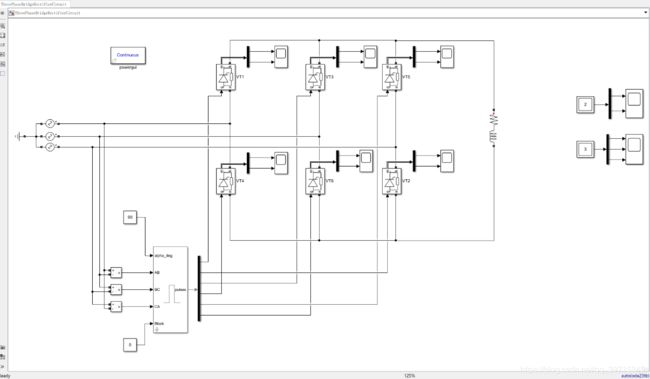

三相桥式全控整流电路：

分析：这里使用的是Simulink模型库中的六脉冲发生器来分别给VT1，VT2，VT3，VT4，VT5，VT6的触发脉冲。因为是三相桥式全控整流电路，所有的触发脉冲都要加30°，而每一个触发脉冲相位差60°，即第一个触发脉冲为（30+α）*0.02/360，第二个触发脉冲为（60+α）*0.02/360。RLC串联电路。模型中使用了两种测量仪器，示波器和多路测量器。模型中触发器和AC电源的部分参数可以由用户在GUI的文本框中设置。

源码分析：

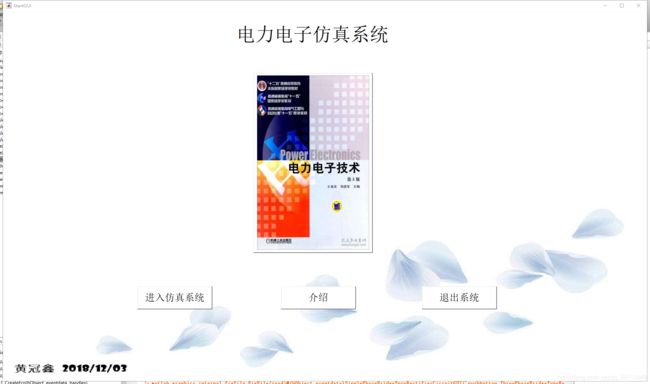

*GUI开始界面：

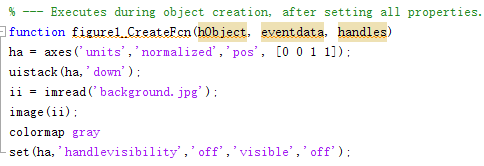

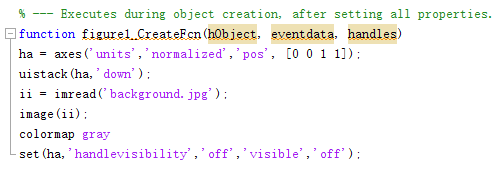

背景图设置：

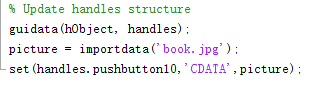

电力电子书本图片显示设置：

跳转介绍界面设置：

跳转电路选择界面设置：

*电路选择界面：

背景图设置：

跳转整流电路界面设置：

返回开始界面设置：

*整流电路界面：

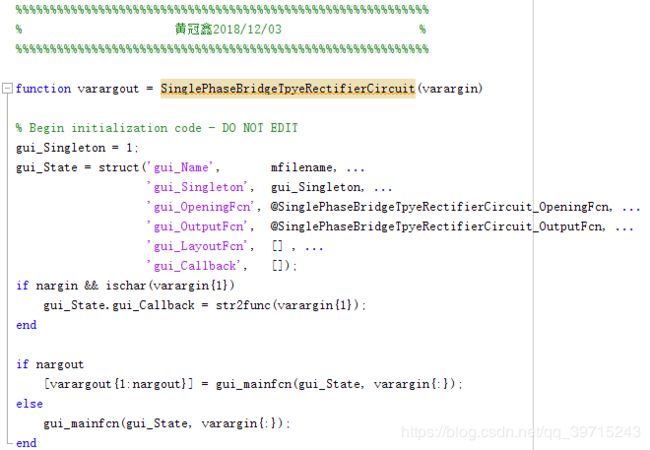

GUI初始化：

单相桥式全控整流电路：

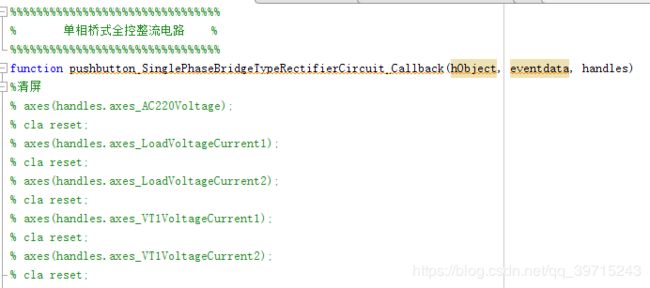

清屏操作：

分析：清屏操作可有可无，后续操作中可以将其覆盖

显示单相桥式整流电路图：

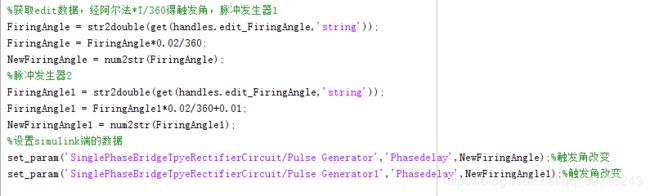

获取并计算脉冲发生器参数：

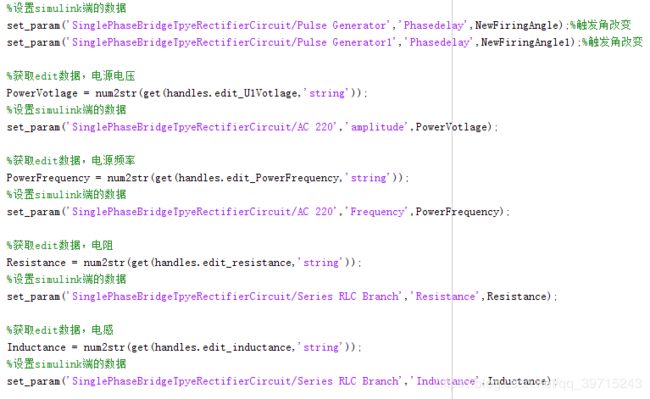

设置Simulink模块中各参数：

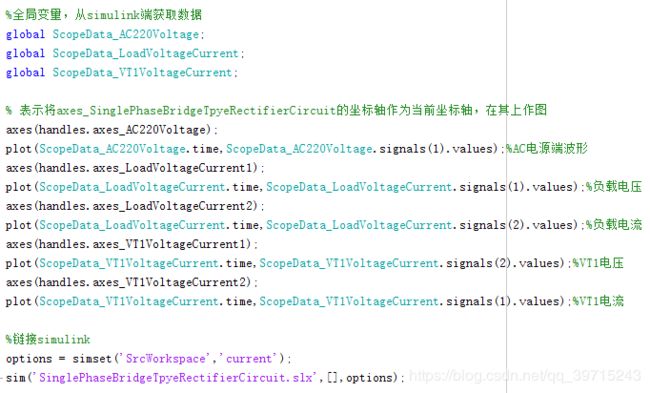

作图并更新Simulink模块：

三相桥式全控整流电路：

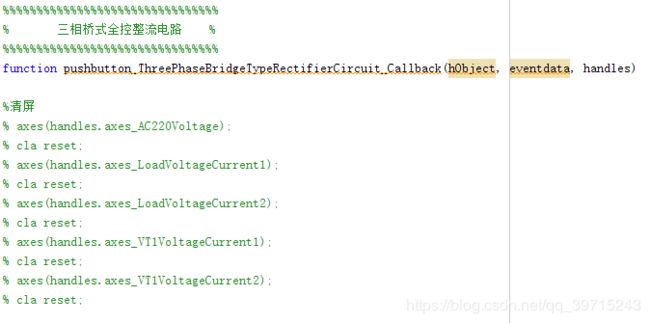

清屏操作

显示三相桥式整流电路图

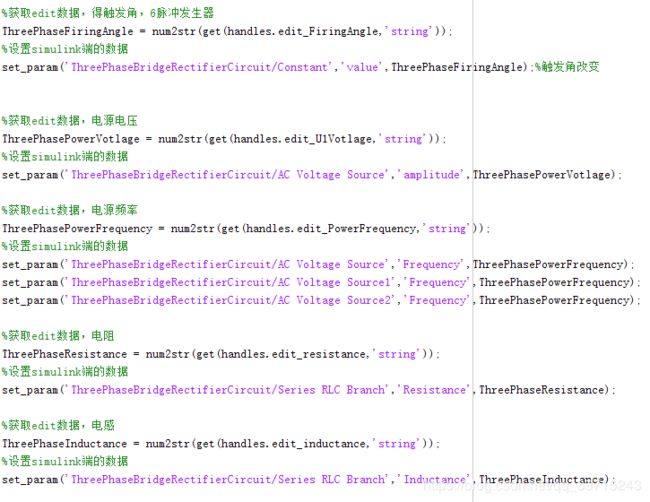

获取GUI中的数据并更改Simulink中的参数

作图并更新Simulink模块：





视频链接：

https://www.bilibili.com/video/av37331353

https://www.bilibili.com/video/av37592882/

文档百度云链接：

https://pan.baidu.com/s/1-cmXVpN29zpMuOl6PhGRUw
