STM32CubeMX 1 创建一个新工程 利用时钟点亮LED KEIL5 Jlink配置

直接上ST的官网下载STM32CubeMX安装
地址：
单片机：STM32F103C8T6 带外部8MHz晶振
目的：利用Timer和使LED按照1Hz的频率闪烁。

在此方面学霸级人物的指引下学习了，并写此文章记录，以防忘记。

新建工程

出现如下界面，中央就是这个封装的引脚图：

接下来开始配置
1. 设置外部晶振接口在PD0和PD1
单机想要配置的引脚，出现选择菜单。
PD0：

PD1

2.配置RCC
如图选择外部时钟晶振。一定要选！如果不选的话就会利用内部时钟，会造成只能下载不能DEBUG的悲剧后果（某人排查了一下午，发现的这个原因）。

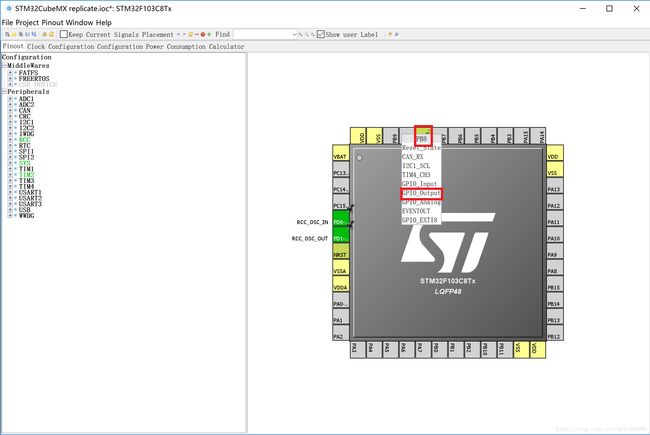

3.配置GPIO输出

4.



3.配置Timer

填写72
跳出一个小窗口

点击ok
然后进行下一步设置：

timer中断时间间隔的设置

这样设置的总时长是0.5S，任意一个数除以10总时长都会变成0.05S。

NVIC是管理中断的模块，如果需要使用中断的话就需要在这个模块勾选相应的中断不然，在code generate之后没有中断相关的库和代码（教训。。。。）

工程名字，路径和要生成的代码的环境，我用keil5，所以选MDK-ARM V5.
点击OK

打开工程

加在user code start 和user code end 之间，只有加在这种地方的code，之后跟新引脚配置之后才不会被清除！

在中断函数文件中：

build一下

选择正确的下载方式：

1.

2.

3.

插上下载器和STM32的板子，DEBUG，下载烧录，run！

板子上的灯成功按照1Hz的频率闪烁！★,°:.☆(￣▽￣)/$:.°★ 。
底层小白的STM32之路第一步。成功记录并且复习所学知识！
