PEB-------------模块链表Ldr

一、xp下peb结构

kd> dt _peb
ntdll!_PEB
   +0x000 InheritedAddressSpace : UChar
   +0x001 ReadImageFileExecOptions : UChar
   +0x002 BeingDebugged    : UChar
   +0x003 SpareBool        : UChar
   +0x004 Mutant           : Ptr32 Void
   +0x008 ImageBaseAddress : Ptr32 Void
   +0x00c Ldr              : Ptr32 _PEB_LDR_DATA        ;进程加载的模块链表
   +0x010 ProcessParameters : Ptr32 _RTL_USER_PROCESS_PARAMETERS
   +0x014 SubSystemData    : Ptr32 Void
   +0x018 ProcessHeap      : Ptr32 Void
   +0x01c FastPebLock      : Ptr32 _RTL_CRITICAL_SECTION
   +0x020 FastPebLockRoutine : Ptr32 Void
   +0x024 FastPebUnlockRoutine : Ptr32 Void
   +0x028 EnvironmentUpdateCount : Uint4B
   +0x02c KernelCallbackTable : Ptr32 Void
   +0x030 SystemReserved   : [1] Uint4B
   +0x034 AtlThunkSListPtr32 : Uint4B
   +0x038 FreeList         : Ptr32 _PEB_FREE_BLOCK
   +0x03c TlsExpansionCounter : Uint4B
   +0x040 TlsBitmap        : Ptr32 Void
   +0x044 TlsBitmapBits    : [2] Uint4B
   +0x04c ReadOnlySharedMemoryBase : Ptr32 Void
   +0x050 ReadOnlySharedMemoryHeap : Ptr32 Void
   +0x054 ReadOnlyStaticServerData : Ptr32 Ptr32 Void
   +0x058 AnsiCodePageData : Ptr32 Void
   +0x05c OemCodePageData  : Ptr32 Void
   +0x060 UnicodeCaseTableData : Ptr32 Void
   +0x064 NumberOfProcessors : Uint4B
   +0x068 NtGlobalFlag     : Uint4B
   +0x070 CriticalSectionTimeout : _LARGE_INTEGER
   +0x078 HeapSegmentReserve : Uint4B
   +0x07c HeapSegmentCommit : Uint4B
   +0x080 HeapDeCommitTotalFreeThreshold : Uint4B
   +0x084 HeapDeCommitFreeBlockThreshold : Uint4B
   +0x088 NumberOfHeaps    : Uint4B
   +0x08c MaximumNumberOfHeaps : Uint4B
   +0x090 ProcessHeaps     : Ptr32 Ptr32 Void
   +0x094 GdiSharedHandleTable : Ptr32 Void
   +0x098 ProcessStarterHelper : Ptr32 Void
   +0x09c GdiDCAttributeList : Uint4B
   +0x0a0 LoaderLock       : Ptr32 Void
   +0x0a4 OSMajorVersion   : Uint4B
   +0x0a8 OSMinorVersion   : Uint4B
   +0x0ac OSBuildNumber    : Uint2B
   +0x0ae OSCSDVersion     : Uint2B
   +0x0b0 OSPlatformId     : Uint4B
   +0x0b4 ImageSubsystem   : Uint4B
   +0x0b8 ImageSubsystemMajorVersion : Uint4B
   +0x0bc ImageSubsystemMinorVersion : Uint4B
   +0x0c0 ImageProcessAffinityMask : Uint4B
   +0x0c4 GdiHandleBuffer  : [34] Uint4B
   +0x14c PostProcessInitRoutine : Ptr32     void
   +0x150 TlsExpansionBitmap : Ptr32 Void
   +0x154 TlsExpansionBitmapBits : [32] Uint4B
   +0x1d4 SessionId        : Uint4B
   +0x1d8 AppCompatFlags   : _ULARGE_INTEGER
   +0x1e0 AppCompatFlagsUser : _ULARGE_INTEGER
   +0x1e8 pShimData        : Ptr32 Void
   +0x1ec AppCompatInfo    : Ptr32 Void
   +0x1f0 CSDVersion       : _UNICODE_STRING
   +0x1f8 ActivationContextData : Ptr32 Void
   +0x1fc ProcessAssemblyStorageMap : Ptr32 Void
   +0x200 SystemDefaultActivationContextData : Ptr32 Void
   +0x204 SystemAssemblyStorageMap : Ptr32 Void
   +0x208 MinimumStackCommit : Uint4B

 二、模块链表

TEB偏移0x30处，即FS:[0x30]地址处保存着一个指针，指向PEB，PEB结构的偏移0xC处保存着另外一个指针ldr，该指针执行PEB_LDR_DATA

kd> dt _peb_ldr_data
ntdll!_PEB_LDR_DATA
   +0x000 Length           : Uint4B
   +0x004 Initialized      : UChar
   +0x008 SsHandle         : Ptr32 Void
   +0x00c InLoadOrderModuleList : _LIST_ENTRY
   +0x014 InMemoryOrderModuleList : _LIST_ENTRY
   +0x01c InInitializationOrderModuleList : _LIST_ENTRY
   +0x024 EntryInProgress  : Ptr32 Void

该结构的后三个成员是指向LDR_MODULE链表结构中相应三条双向链表头的指针，分别是按照加载顺序、在内存中地址顺序和初始化顺序排列的模块信息结构的指针。LDR_MODULE结构，其实就是_LDR_DATA_TABLE_ENTRY结构

kd> dt _ldr_data_table_entry
ntdll!_LDR_DATA_TABLE_ENTRY
   +0x000 InLoadOrderLinks : _LIST_ENTRY
   +0x008 InMemoryOrderLinks : _LIST_ENTRY
   +0x010 InInitializationOrderLinks : _LIST_ENTRY
   +0x018 DllBase          : Ptr32 Void
   +0x01c EntryPoint       : Ptr32 Void
   +0x020 SizeOfImage      : Uint4B
   +0x024 FullDllName      : _UNICODE_STRING
   +0x02c BaseDllName      : _UNICODE_STRING
   +0x034 Flags            : Uint4B
   +0x038 LoadCount        : Uint2B
   +0x03a TlsIndex         : Uint2B
   +0x03c HashLinks        : _LIST_ENTRY
   +0x03c SectionPointer   : Ptr32 Void
   +0x040 CheckSum         : Uint4B
   +0x044 TimeDateStamp    : Uint4B
   +0x044 LoadedImports    : Ptr32 Void
   +0x048 EntryPointActivationContext : Ptr32 Void
   +0x04c PatchInformation : Ptr32 Void

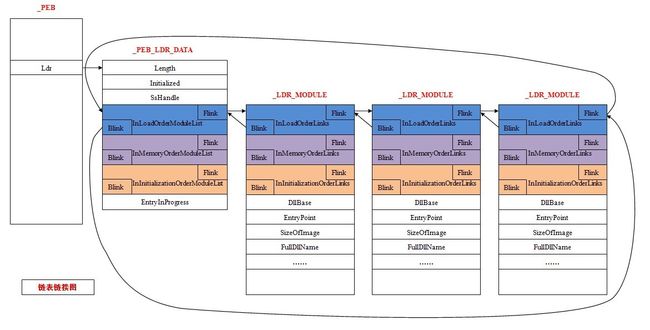

三、模块链表图解



四、核心代码

  MOV EAX, DWORD PTR FS:[30] ;获取PEB基址

MOV EAX, DWORD PTR DS:[EAX+C] ;获取PEB_LDR_DATA结构指针

MOV ESI, DWORD PTR DS:[EAX+1C] ;获取InInitializationOrderModuleList成员指针

LODS DWORD PTR DS:[ESI] ;获取双向链表当前节点的后继指针

MOV EBX, DWORD PTR DS:[EAX+8] ;取其基地址，该结构当前包含的是kernel32.dll

转载于:https://www.cnblogs.com/guanlaiy/archive/2012/05/10/2494501.html
