怎么在布局中调整CAD图纸比例？

在使用浩辰CAD制图软件绘制图纸的过程中，因为涉及多很多因素，经常需要修改CAD图纸的比例，那么具体该如何在布局中调整绘图比例呢？下面详细介绍一下吧！
首先，按照1:1的比例在模型中画图。 在进行标注的时候，如果有注释性对象，就需要勾选注释性，然后随时添加比例。如下图所示：

如果想随时加上注释比例，可以全部选中右键菜单中的倒数X项，进行标注后，在特性窗口，用【Ctrl】+【1】打开注释性，然后添加注释比例就好。如下图所示：

接下来切换到布局，复制需要的图框。如下图所示：

在命令行调用新建视口命令。注意图框边界不要与视口全部重合。这样可以方便点选。如下图所示：

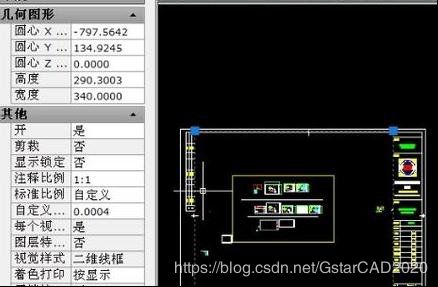

选中视口以后，再次用【Ctrl】+【1】打开特性窗口，可以看到注释比例项。如下图所示：

选好注释比例，这时标准比例会自动更新成至与主食比例一致的量。如下图所示：

如果出现默认比例不够用的情况，那么可以在命令行输入scalelistedit，从而添加新的比例。要注意不能添加太多的比例。
使用浩辰CAD制图软件绘图的时候在布局中更改图形比例是很重要的，因为CAD图纸中的图形不可能完全不改动，所以这个操作很重要，各位一定要好好掌握。
