Android自定义View精品（CustomCalendar－定制日历控件）
版权声明：本文为openXu原创文章【openXu的博客】，未经博主允许不得以任何形式转载
目录：
文章目录
- 1、分析
- 2、自定义属性
- 3、onMeasure()
- 4、onDraw()
- ①、绘制月份
- ②、绘制星期
- ③、绘制日期及任务
- 5、事件处理

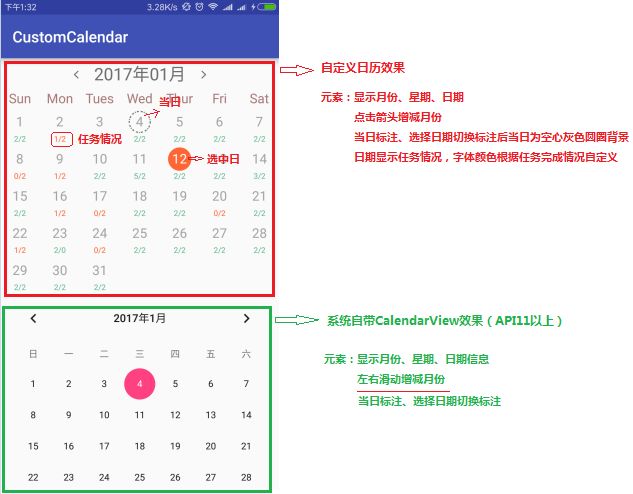

应项目需求，需要做一个日历控件，效果图如下：
接到需求后，没有立即查找是否有相关开源日历控件可用、系统日历控件是否能满足 ，第一反应就是这个控件该怎么画？谁叫咱自定义控件技术牛逼呢O(∩_∩)O哈哈~（开个玩笑，不要这样子严肃→广告时间：要想达到哥的高度，请认真学习自定义控件系列博客喔）。言归正传，如图，上部分是自定义日历的效果图，下面是系统自带CalendarView的效果，这两个控件的相关功能需求元素图上都有标注。系统自带的日历控件能够左右滑动切换月份，效果还是挺酷的（这是我在自定义控件完毕之后才发现的），结果就后悔了，这么酷干嘛还要自定义啊？
自定义当然不是为了装逼呐，请认真看需求，我们需要在日期下面显示任务完成情况，当日被切换之后需要标注为灰色圆圈背景，这些都是自带日历控件不可达到的，当然，我们也可以继承系统CalendarView然后试着修改；那为什么不选择开源的日历控件呢？如果我们不会自定义控件或者时间很紧，开源的当然是首选，谁叫我闲的慌，开源的控件也会有些问题，有的可能不够完善很多bug，比较完善的可能内容太多，如果要抽取有用的内容还是需要花一定时间，如果整个库工程都弄过来会造成大量的代码冗余。另外一点很重要，任务情况需要从服务器上获取，当切换日期之后，日历控件下方要显示那天的任务详情（可能需要请求数据），这么多问题如果去修改开源库工程工作量不一定比自定义小。综上，还是自定义更适合我，整个日历控件500多行代码就搞定（包括注释、接口、各种变量），后面如果项目需求有变动，改动起来也是so easy! 当然，日常开发中，自带控件能搞定的尽量就用系统自带的。下面我们一起看看这个控件是怎样实现的。
1、分析
怎样自定义这个日历控件呢？可能我们第一反应是GridView+组合控件的方式，GridView用来展示下面日期部分，这种方式实现起来相对比较容易，但是核心的内容（获取某月的天数、具体展示在什么位置）还是得自己做，这种方式代码量也不少，另外这样做也会加大系统性能开销，GridView中同时显示30来个item，item里面还嵌套子控件，之前我们讲控件填充、测量时讲过尽量减少布局的嵌套，这样会造成过多的遍历，一不小心又装逼了，现在的手机那么牛逼，这么点工作量跟我谈什么性能？
第二种就是通过自定义View完全绘制出来，只需要一个类搞定。其实绘制很简单，拿到一个画笔（Paint），我们就能画天画地画美女，爱画什么画什么，不需要有品位、不需要艺术功底，比起拿2B铅笔作画简单多了。

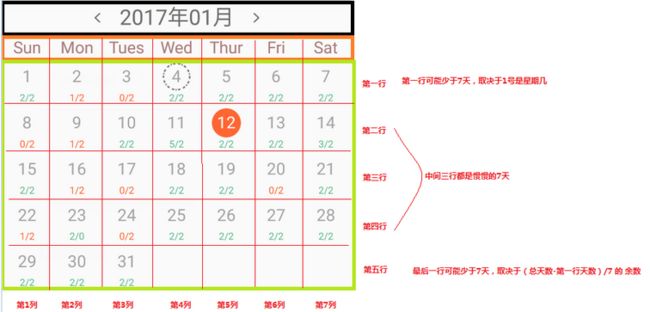

如果要绘制出这个控件，我们首先要得到某个月的所有天数（从1号开始…）、1号是星期几（从什么位置开始展示），有了这两个数据，我们就能得到第一行从哪里开始绘制，能绘制多少天，最后一行能绘制多少天，其他中间的都是绘制7天；接下来需要绘制当前日期和被选中日期的背景，其实就是在绘制日期时先判断下日期是不是当前日期，如果是就给他先画一个背景，被选择的也是一样。我们先看看获取日期的算法：
/**设置月份*/
private void setMonth(String Month){
//设置的月份（2017年01月）
month = str2Date(Month);
Calendar calendar = Calendar.getInstance();
calendar.setTime(new Date());
//获取今天是多少号
currentDay = calendar.get(Calendar.DAY_OF_MONTH);
Date cM = str2Date(getMonthStr(new Date()));
//判断是否为当月
if(cM.getTime() == month.getTime()){
isCurrentMonth = true;
selectDay = currentDay;//当月默认选中当前日
}else{
isCurrentMonth = false;
selectDay = 0;
}
Log.d(TAG, "设置月份："+month+" 今天"+currentDay+"号, 是否为当前月："+isCurrentMonth);
calendar.setTime(month);
dayOfMonth = calendar.getActualMaximum(Calendar.DAY_OF_MONTH);
//第一行1号显示在什么位置（星期几）
firstIndex = calendar.get(Calendar.DAY_OF_WEEK)-1;
lineNum = 1;
//第一行能展示的天数
firstLineNum = 7-firstIndex;
lastLineNum = 0;
int shengyu = dayOfMonth - firstLineNum;
while (shengyu>7){
lineNum ++;
shengyu-=7;
}
if(shengyu>0){
lineNum ++;
lastLineNum = shengyu;
}
Log.i(TAG, getMonthStr(month)+"一共有"+dayOfMonth+"天,第一天的索引是："+firstIndex+" 有"+lineNum+
"行，第一行"+firstLineNum+"个，最后一行"+lastLineNum+"个");
}
2、自定义属性
自定义属性相关的知识请参考Android自定义View（二、深入解析自定义属性），这里就不多说了，我们看看本控件都定义了那些属性：
<resources>
<declare-styleable name="CustomCalendar">
<attr name="mBgMonth" format="color" />
<attr name="mBgWeek" format="color" />
<attr name="mBgDay" format="color" />
<attr name="mBgPre" format="color" />
<attr name="mTextColorMonth" format="color" />
<attr name="mTextColorWeek" format="color" />
<attr name="mTextColorDay" format="color" />
<attr name="mTextColorPreFinish" format="color" />
<attr name="mTextColorPreUnFinish" format="color" />
<attr name="mSelectTextColor" format="color" />
<attr name="mSelectBg" format="color" />
<attr name="mCurrentBg" format="color" />
<attr name="mCurrentBgStrokeWidth" format="dimension" />
<attr name="mCurrentBgDashPath" format="reference" />
<attr name="mTextSizeMonth" format="dimension" />
<attr name="mTextSizeWeek" format="dimension" />
<attr name="mTextSizeDay" format="dimension" />
<attr name="mTextSizePre" format="dimension" />
<attr name="mMonthRowL" format="reference" />
<attr name="mMonthRowR" format="reference" />
<attr name="mMonthRowSpac" format="dimension" />
<attr name="mSelectRadius" format="dimension" />
<attr name="mMonthSpac" format="dimension" />
<attr name="mLineSpac" format="dimension" />
<attr name="mTextSpac" format="dimension" />
declare-styleable>
resources>
3、onMeasure()

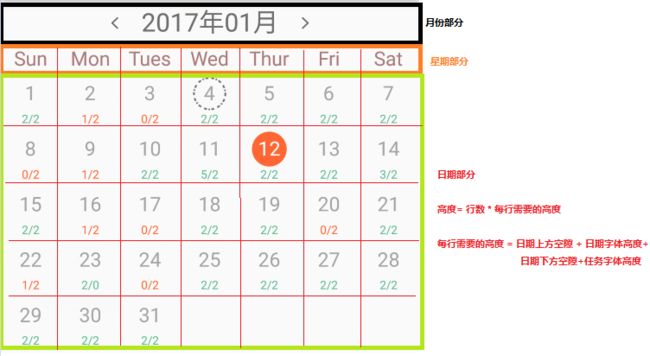

得到需要绘制的数据之后，接下来就是重写onMeasure()方法了，这个控件需要多宽多高？宽度直接填充父窗体即可，总高度=月份高度+星期高度+日期高度，相应的数据在上面的算法中都得到了，请看下面分析图：
代码：
/**计算相关常量，构造方法中调用*/
private void initCompute(){
mPaint = new Paint();
bgPaint = new Paint();
mPaint.setAntiAlias(true); //抗锯齿
bgPaint.setAntiAlias(true); //抗锯齿
map = new HashMap<>();
//标题高度
mPaint.setTextSize(mTextSizeMonth);
titleHeight = FontUtil.getFontHeight(mPaint) + 2 * mMonthSpac;
//星期高度
mPaint.setTextSize(mTextSizeWeek);
weekHeight = FontUtil.getFontHeight(mPaint);
//日期高度
mPaint.setTextSize(mTextSizeDay);
dayHeight = FontUtil.getFontHeight(mPaint);
//次数字体高度
mPaint.setTextSize(mTextSizePre);
preHeight = FontUtil.getFontHeight(mPaint);
//每行高度 = 行间距 + 日期字体高度 + 字间距 + 次数字体高度
oneHeight = mLineSpac + dayHeight + mTextSpac + preHeight;
//默认当前月份
String cDateStr = getMonthStr(new Date());
// cDateStr = "2015年08月";
setMonth(cDateStr);
}
@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
//宽度 = 填充父窗体
int widthSize = MeasureSpec.getSize(widthMeasureSpec); //获取宽的尺寸
columnWidth = widthSize / 7;
//高度 = 标题高度 + 星期高度 + 日期行数*每行高度
float height = titleHeight + weekHeight + (lineNum * oneHeight);
Log.v(TAG, "标题高度："+titleHeight+" 星期高度："+weekHeight+" 每行高度："+oneHeight+
" 行数："+ lineNum + " \n控件高度："+height);
setMeasuredDimension(getDefaultSize(getSuggestedMinimumWidth(), widthMeasureSpec),
(int)height);
}
4、onDraw()
@Override
protected void onDraw(Canvas canvas) {
drawMonth(canvas);
drawWeek(canvas);
drawDayAndPre(canvas);
}
①、绘制月份
private void drawMonth(Canvas canvas){
//背景
bgPaint.setColor(mBgMonth);
RectF rect = new RectF(0, 0, getWidth(), titleHeight);
canvas.drawRect(rect, bgPaint);
//绘制月份
mPaint.setTextSize(mTextSizeMonth);
mPaint.setColor(mTextColorMonth);
float textLen = FontUtil.getFontlength(mPaint, getMonthStr(month));
float textStart = (getWidth() - textLen)/ 2;
canvas.drawText(getMonthStr(month), textStart,
mMonthSpac+FontUtil.getFontLeading(mPaint), mPaint);
/*绘制左右箭头*/
Bitmap bitmap = BitmapFactory.decodeResource(getResources(), mMonthRowL);
int h = bitmap.getHeight();
rowWidth = bitmap.getWidth();
//float left, float top
rowLStart = (int)(textStart-2*mMonthRowSpac-rowWidth);
canvas.drawBitmap(bitmap, rowLStart+mMonthRowSpac , (titleHeight - h)/2, new Paint());
bitmap = BitmapFactory.decodeResource(getResources(), mMonthRowR);
rowRStart = (int)(textStart+textLen);
canvas.drawBitmap(bitmap, rowRStart+mMonthRowSpac, (titleHeight - h)/2, new Paint());
}
②、绘制星期
private String[] WEEK_STR = new String[]{"Sun", "Mon", "Tues", "Wed", "Thur", "Fri", "Sat", };
private void drawWeek(Canvas canvas){
//背景
bgPaint.setColor(mBgWeek);
RectF rect = new RectF(0, titleHeight, getWidth(), titleHeight + weekHeight);
canvas.drawRect(rect, bgPaint);
//绘制星期：七天
mPaint.setTextSize(mTextSizeWeek);
mPaint.setColor(mTextColorWeek);
for(int i = 0; i < WEEK_STR.length; i++){
int len = (int)FontUtil.getFontlength(mPaint, WEEK_STR[i]);
int x = i * columnWidth + (columnWidth - len)/2;
canvas.drawText(WEEK_STR[i], x, titleHeight + FontUtil.getFontLeading(mPaint), mPaint);
}
}
③、绘制日期及任务
private void drawDayAndPre(Canvas canvas){
//某行开始绘制的Y坐标，第一行开始的坐标为标题高度+星期部分高度
float top = titleHeight+weekHeight;
//行
for(int line = 0; line < lineNum; line++){
if(line == 0){
//第一行
drawDayAndPre(canvas, top, firstLineNum, 0, firstIndex);
}else if(line == lineNum-1){
//最后一行
top += oneHeight;
drawDayAndPre(canvas, top, lastLineNum, firstLineNum+(line-1)*7, 0);
}else{
//满行
top += oneHeight;
drawDayAndPre(canvas, top, 7, firstLineNum+(line-1)*7, 0);
}
}
}
/**
* 绘制某一行的日期
* @param canvas
* @param top 顶部坐标
* @param count 此行需要绘制的日期数量（不一定都是7天）
* @param overDay 已经绘制过的日期，从overDay+1开始绘制
* @param startIndex 此行第一个日期的星期索引
*/
private void drawDayAndPre(Canvas canvas, float top,
int count, int overDay, int startIndex){
// Log.e(TAG, "总共"+dayOfMonth+"天 有"+lineNum+"行"+ " 已经画了"+overDay+"天,下面绘制："+count+"天");
//背景
float topPre = top + mLineSpac + dayHeight;
bgPaint.setColor(mBgDay);
RectF rect = new RectF(0, top, getWidth(), topPre);
canvas.drawRect(rect, bgPaint);
bgPaint.setColor(mBgPre);
rect = new RectF(0, topPre, getWidth(), topPre + mTextSpac + dayHeight);
canvas.drawRect(rect, bgPaint);
mPaint.setTextSize(mTextSizeDay);
float dayTextLeading = FontUtil.getFontLeading(mPaint);
mPaint.setTextSize(mTextSizePre);
float preTextLeading = FontUtil.getFontLeading(mPaint);
// Log.v(TAG, "当前日期："+currentDay+" 选择日期："+selectDay+" 是否为当前月："+isCurrentMonth);
for(int i = 0; i= finish.all) {
mPaint.setColor(mTextColorPreFinish);
}else{
mPaint.setColor(mTextColorPreUnFinish);
}
preStr = finish.finish+"/"+finish.all;
}else{
mPaint.setColor(mTextColorPreUnFinish);
}
len = (int)FontUtil.getFontlength(mPaint, preStr);
x = left + (columnWidth - len)/2;
canvas.drawText(preStr, x, topPre + mTextSpac + preTextLeading, mPaint);
}
}
这部分完成之后，我们自定义日历的绘制工作就over了，下面我们看看效果图：
5、事件处理
事件相关知识点也是自定义控件比较重要的内容，后面有空会详细介绍。下面我们看看这个控件需要处理那些事件。当点击箭头时需要增减月份，点击日期时需要置为选中。控件接受到事件之后，我要怎样知道点击的是箭头还是日期还是其他部位？只能通过事件的坐标计算了，如果在某个范围之内即可，在上面的分析图中，将控件划分成了很多小网格，这些小网格的坐标范围都是确定的（根据宽高等数据），事件发生后，只需要判断事件点坐标是否落入相应区域即可，然后边测试边修改一些细节问题，下面是事件处理先关的代码：
//焦点坐标
private PointF focusPoint = new PointF();
@Override
public boolean onTouchEvent(MotionEvent event) {
int action = event.getAction() & MotionEvent.ACTION_MASK;
switch (action) {
case MotionEvent.ACTION_DOWN:
focusPoint.set(event.getX(), event.getY());
touchFocusMove(focusPoint, false);
break;
case MotionEvent.ACTION_MOVE:
focusPoint.set(event.getX(), event.getY());
touchFocusMove(focusPoint, false);
break;
case MotionEvent.ACTION_OUTSIDE:
case MotionEvent.ACTION_CANCEL:
case MotionEvent.ACTION_UP:
focusPoint.set(event.getX(), event.getY());
touchFocusMove(focusPoint, true);
break;
}
return true;
}
/**焦点滑动*/
public void touchFocusMove(final PointF point, boolean eventEnd) {
Log.e(TAG, "点击坐标：("+point.x+" ，"+point.y+"),事件是否结束："+eventEnd);
/**标题和星期只有在事件结束后才响应*/
if(point.y<=titleHeight){
//事件在标题上
if(eventEnd && listener!=null){
if(point.x>=rowLStart && point.x<(rowLStart+2*mMonthRowSpac+rowWidth)){
Log.w(TAG, "点击左箭头");
listener.onLeftRowClick();
}else if(point.x>rowRStart && point.x<(rowRStart + 2*mMonthRowSpac+rowWidth)){
Log.w(TAG, "点击右箭头");
listener.onRightRowClick();
}else if(point.x>rowLStart && point.x 0){
xIndex += 1;
}
if(listener!=null){
listener.onWeekClick(xIndex-1, WEEK_STR[xIndex-1]);
}
}
}else{
/**日期部分按下和滑动时重绘，只有在事件结束后才响应*/
touchDay(point, eventEnd);
}
}
//控制事件是否响应
private boolean responseWhenEnd = false;
/**事件点在 日期区域 范围内*/
private void touchDay(final PointF point, boolean eventEnd){
//根据Y坐标找到焦点行
boolean availability = false; //事件是否有效
//日期部分
float top = titleHeight+weekHeight+oneHeight;
int foucsLine = 1;
while(foucsLine<=lineNum){
if(top>=point.y){
availability = true;
break;
}
top += oneHeight;
foucsLine ++;
}
if(availability){
//根据X坐标找到具体的焦点日期
int xIndex = (int)point.x / columnWidth;
if((point.x / columnWidth-xIndex)>0){
xIndex += 1;
}
// Log.e(TAG, "列宽："+columnWidth+" x坐标余数："+(point.x / columnWidth));
if(xIndex<=0)
xIndex = 1; //避免调到上一行最后一个日期
if(xIndex>7)
xIndex = 7; //避免调到下一行第一个日期
// Log.e(TAG, "事件在日期部分，第"+foucsLine+"/"+lineNum+"行, "+xIndex+"列");
if(foucsLine == 1){
//第一行
if(xIndex<=firstIndex){
Log.e(TAG, "点到开始空位了");
setSelectedDay(selectDay, true);
}else{
setSelectedDay(xIndex-firstIndex, eventEnd);
}
}else if(foucsLine == lineNum){
//最后一行
if(xIndex>lastLineNum){
Log.e(TAG, "点到结尾空位了");
setSelectedDay(selectDay, true);
}else{
setSelectedDay(firstLineNum + (foucsLine-2)*7+ xIndex, eventEnd);
}
}else{
setSelectedDay(firstLineNum + (foucsLine-2)*7+ xIndex, eventEnd);
}
}else{
//超出日期区域后，视为事件结束，响应最后一个选择日期的回调
setSelectedDay(selectDay, true);
}
}
/**设置选中的日期*/
private void setSelectedDay(int day, boolean eventEnd){
Log.w(TAG, "选中："+day+" 事件是否结束"+eventEnd);
selectDay = day;
invalidate();
if(listener!=null && eventEnd && responseWhenEnd && lastSelectDay!=selectDay) {
lastSelectDay = selectDay;
listener.onDayClick(selectDay, getMonthStr(month) + selectDay + "日", map.get(selectDay));
}
responseWhenEnd = !eventEnd;
}
最终效果如下：
本篇博客讲解没有特别细致，但是关键的思路已经很清晰了，其实自定义控件也就那么会事儿，在之前自定义控件系列博客及案例中已经讲解的非常详细了；如果后面我再更新自定义系列文章也将侧重讲解思路，知识点不熟悉的还请移步自定义控件基础。
##源码下载：
注：没有积分的童鞋 请点赞留言索要代码
http://download.csdn.net/detail/u010163442/9728781 CSDN下载平台很恶心
https://github.com/openXu/CustomCalendar
