Proteus8.9 仿真STM32407ZGT6系列008_PWM输出

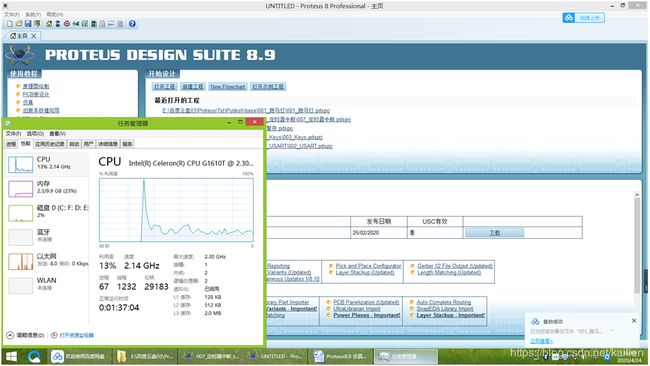

一， 打开文件（可以随文下载放置在文档中打开）。(如下图1所示)

图1

二，调整虚拟器件，另存工程文件。(如下图2，3，4所示)

图2

图3

图4

三，点击Source Code标签。(如下图5所示)

图5

四，编辑main.c，timer.c，timer.h， key.c，key.h， led.c，led.h 代码如Proteus8.9 仿真STM32407ZGT6系列001(如下图6所示)

图6

五，Main.c 代码：
/* Main.c file generated by New Project wizard

• Author： Ziegler Yin
• Created: 周四 一月 16 2020
• Processor: STM32F407ZGT6ZGT6
• Compiler: GCC for ARM
  */

#include “mfuncs.h”
#include “delay.h”
#include “usart.h”
#include “led.h”
#include “key.h”
#include “timer.h”

#define RT(A , B) (A> 300)? (B= 0): (B=1)

int main(void)
{
u16 pwmval=0;
u8 dir=1;
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置系统中断优先级分组2
delay_init(168); //初始化延时函数
uart_init(9600);//初始化串口波特率为115200
LED_Init();
KEY_Init();
uprint(“大家好！！！\r\n”);
uprint(“大家来造呼吸机-----。\r\n”);
uprint(“控制芯片STM32F407ZGT6_008_PWM仿真开始了。\r\n”);
LED0= LED1= LED2= 1;
TIM4_PWM_Init(500-1,840-1); //84M/84=1Mhz的计数频率,重装载值500，所以PWM频率为 1M/500=2Khz.
TIM_SetCompare1(TIM4, pwmval);
while(1) //实现比较值从0-300递增，到300后从300-0递减，循环
{
uprint(“Arm运行时…\r\n”);
if(1ReadKey(GPIOC, 0x0010)) {
LED0= 1;
uprint(“占空比增加…\r\n”);
if(dir) pwmval+=10;
RT(pwmval , dir);
}if(1ReadKey(GPIOC, 0x0020)) {
LED1= 1;
uprint(“占空清零…\r\n”);
if(dir) pwmval= 0;
RT(pwmval , dir);
}if(1==ReadKey(GPIOC, 0x0040)) {
LED2= 1;
uprint(“占空比减少…\r\n”);
if(dir) pwmval-=10;
RT(pwmval , dir);
}
TIM_SetCompare1(TIM4, pwmval);
delay_ms(100);
LED0= LED1= LED2= 0;
}
}
timer.c代码：
#include “mfuncs.h”
#include “timer.h”
#include “led.h”

void TIM4_PWM_Init(u32 arr,u32 psc)
{
//此部分需手动修改IO口设置

GPIO_InitTypeDef GPIO_InitStructure;
TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
TIM_OCInitTypeDef  TIM_OCInitStructure;

RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM4, ENABLE);  	//TIM4时钟使能
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE); 	//使能PORTB时钟

GPIO_PinAFConfig(GPIOB, GPIO_PinSource6, GPIO_AF_TIM4); //GPIOB6, 7, 8复用为定时器4
GPIO_PinAFConfig(GPIOB, GPIO_PinSource7, GPIO_AF_TIM4); //GPIOB6, 7, 8复用为定时器4
GPIO_PinAFConfig(GPIOB, GPIO_PinSource8, GPIO_AF_TIM4); //GPIOB6, 7, 8复用为定时器4

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6| GPIO_Pin_7| GPIO_Pin_8;           //GPIOB6, 7, 8
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;        //复用功能
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;	//速度100MHz
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;      //推挽复用输出
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;        //上拉
GPIO_Init(GPIOB, &GPIO_InitStructure);              //初始化PB

TIM_TimeBaseStructure.TIM_Prescaler= psc;  //定时器分频
TIM_TimeBaseStructure.TIM_CounterMode= TIM_CounterMode_Up; //向上计数模式
TIM_TimeBaseStructure.TIM_Period= arr/ 5;   //自动重装载值
TIM_TimeBaseStructure.TIM_ClockDivision= TIM_CKD_DIV1;

TIM_TimeBaseInit(TIM4, &TIM_TimeBaseStructure);//初始化定时器4

//初始化TIM4 Channel1 PWM模式
TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1; //选择定时器模式:TIM脉冲宽度调制模式2
TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比较输出使能
TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low; //输出极性:TIM输出比较极性低
TIM_OC1Init(TIM4, &TIM_OCInitStructure);  //根据T指定的参数初始化外设TIM14

TIM_OC1PreloadConfig(TIM4, TIM_OCPreload_Enable);  //使能TIM4在CCR1上的预装载寄存器

TIM_TimeBaseStructure.TIM_Prescaler= psc;  //定时器分频
TIM_TimeBaseStructure.TIM_CounterMode= TIM_CounterMode_Up; //向上计数模式
TIM_TimeBaseStructure.TIM_Period= arr/ 2;   //自动重装载值
TIM_TimeBaseStructure.TIM_ClockDivision= TIM_CKD_DIV1;

TIM_TimeBaseInit(TIM4, &TIM_TimeBaseStructure);//初始化定时器4

//初始化TIM4 Channel1 PWM模式
TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1; //选择定时器模式:TIM脉冲宽度调制模式2
TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比较输出使能
TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low; //输出极性:TIM输出比较极性低
TIM_OC1Init(TIM4, &TIM_OCInitStructure);  //根据T指定的参数初始化外设TIM1

TIM_OC2PreloadConfig(TIM4, TIM_OCPreload_Enable);  //使能TIM4在CCR1上的预装载寄存器


TIM_TimeBaseStructure.TIM_Prescaler= psc;  //定时器分频
TIM_TimeBaseStructure.TIM_CounterMode= TIM_CounterMode_Up; //向上计数模式
TIM_TimeBaseStructure.TIM_Period= arr;   //自动重装载值
TIM_TimeBaseStructure.TIM_ClockDivision= TIM_CKD_DIV1;

TIM_TimeBaseInit(TIM4, &TIM_TimeBaseStructure);//初始化定时器14

//初始化TIM4 Channel1 PWM模式
TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1; //选择定时器模式:TIM脉冲宽度调制模式2
TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比较输出使能
TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low; //输出极性:TIM输出比较极性低
TIM_OC1Init(TIM4, &TIM_OCInitStructure);  //根据T指定的参数初始化外设TIM1 4OC1

TIM_OC3PreloadConfig(TIM4, TIM_OCPreload_Enable);  //使能TIM4在CCR1上的预装载寄存器


TIM_ARRPreloadConfig(TIM4, ENABLE);  //ARPE使能

TIM_Cmd(TIM4, ENABLE);  //使能TIM4

}

timer.h代码
#ifndef _TIMER_H
#define _TIMER_H

#include “sys.h”

void TIM4_PWM_Init(u32 arr,u32 psc);

#endif

key.c,key.h, led.c led.h之前的代码都可借鉴，不在多列，以后不再一一罗列，只列main.c 与相关功能的.c, .h代码。

六，点击构建工程按钮，编译工程。(如下图7所示)

图7

七，点击窗口左下方仿真按钮，可见红，黄，绿灯点亮后一会灭，仿真开始，按下KEY_ADD按钮，占空比增加；按下KEY_MINUS按钮，占空比减少；按下KEY_ZERO按钮，占空比清零。虚拟串口,示波器将的状态变化显示在屏。 (如下图8，9，10所示)

图8

图9

图10

八，选择release，点击构建工程按钮，编译工程生成Hex文件。(如下图11所示)

图11

九， 系列的001-003虚拟仿真与开发板对应已证明：虚拟仿真程序对于开发板有效，之后不再➕上下载到开发板的介绍。

附件Proteus8.9 仿真STM32407ZGT6系列008_PWM输出在已安装Proteus8.9的计算机文件夹中打开即可
需要进一步了解，请加入QQ群：976235464

Proteus仿真工程文件：https://download.csdn.net/download/kaillen/12365601
