介绍GNS3 V2.2的新功能，以及怎样使用新的设备图标

你肯定知道，GNS3是一款强大的网络模拟器，即可以用于学习，也可以用于施工之前的模拟运行。

也许你不知道，GNS3已经进化了。有些早期的资料说GNS3不支持2层设备，但在CISCO VIRL vIOS的加持下（比如IOSvL2），支持完整2层指令，能学到CCNP和CCIE。

即使手里有硬件设备，我也喜欢在GNS3上配置，因为运行的速度更快，搭建拓扑的速度也更快。

从V2.2开始，GNS3又有了进化：

1、增加了线路检测功能。如果暂停或删除2台设备之间的链接，设备会得知这一情况，从而将接口UP或DOWN，而不是像以前那样接口一直UP直到信号超时。这可以用于测试冗余方案、STP/OSPF协议收敛等场合。但该特性仅适用于QEMU和Dock，不适用于内置的Dynamips，如果建立Windows VM，也只支持VirtualBox的线路检测，VMware workstation下的虚拟机无法检测。

另外，QEMU不支持串口，但学习过程肯定需要串口，所以还是需要与Dynamips配合来共同创建学习环境。

2、支持Hyper-V，但有一些限制：

    必须要是Win10或者Server 2016，且必须是INTEL的CPU（微软已经承诺会启用AMD的嵌套虚拟化，所以这是微软的工作）

3、支持Web UI，长期看会取代WINDOWS GUI界面。

4、增加了基于HTTP的API：REST API，可以用它创建项目，删除链接，创建节点，更新节点等，也就是可以做GUI界面做的所有事情。

接下来讲述怎样使用新的设备图标：

好看吧，相比于老图标，这些图标更加的简洁和现代。现将更换图标的方法记录如下。

先把GNS3支持的所有图标列表如下以方便查询：

Classic经典：

Affinity-circle-blue平面化的设备图标，蓝色圆圈：

其它几个都是上图的重复，只是颜色不同，圆圈变为方框。

方法1：单独更换图标

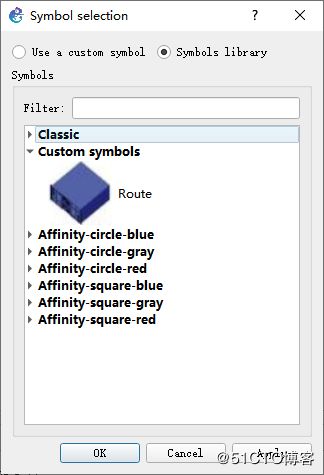

在需要更换图标的设备上点右键-Change symbol，然后在选择图标库，再选择对应的图标：

注意：因为原来的图标名是“router”，所以在顶部的“Filter”过滤框里填入“router”可以很快找到对应的图标。

如何知道图标名字是“router”？在左边设备栏里对应的设备上点右键进行如下操作：

方法2：直接修改设备模板的图标

直接点上图的Symbol右边的Browse，再选择对应设备的图标：

之后拖出的设备就是所选的图标。

方法3：使用自定义的图标

先上网找图标，然后放到本地目录供GNS3调用

进入菜单：Edit-Preference-General，查看My Symbols所在目录：

把图标拷贝至该目录，重新进入GNS3，然后在设备上右键-Change symbol，再点Custom  Symbols，会出现刚才拷贝过来的图标：

也可以读入特定目录的图标：

福利：SVG矢量图，可无损缩放（支持GNS3/EVE-NG）。

https://github.com/GNS3/gns3-registry/tree/master/symbols

https://github.com/ecceman/affinity/tree/master/svg

以上2个网站的所有图标都已经上传至百度网盘：

链接:https://pan.baidu.com/s/1IMyX5xbYyH_HakBsaUPKow 提取码:sdin

另外，也可以从CISCO获取图标。https://www.cisco.com/c/en/us/about/brand-center/network-topology-icons.html有PPT和VISIO的图标，但不能被GNS3所使用。

可以从https://bx.cisco.com下载3D化的图标、字体和设备的真实照片，可被GNS3使用：
