AutoCAD for Mac 2014 教程 2-界面简介

转载请标明出处【】和作者【年糕羹】

现在我们终于可以假设你已经装好了一个AutoCAD for Mac 了。 点击Dock上的红色钻石图标（其实是折纸的A你看得出来吗？），忽然出现了一个很花的页面。在这个花页里，有很多视频。有新功能的介绍，有基本的教程。 都是英文的，比较简短，可以看一看。

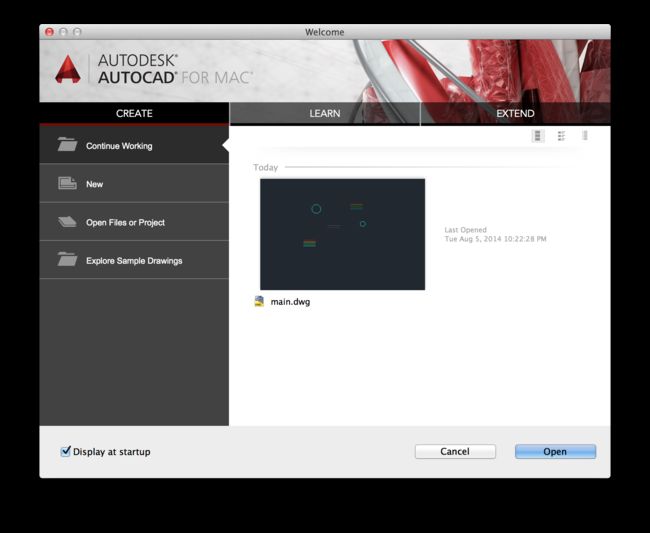

看到上面的三个Tab么，产品的介绍在中间那个Learn里，如果点Create，就可以选择模板新建文件。 第三个Tab 是Extend，里面有一些链接。有兴趣可以看一下。

现在让我们来点第一个Tab：Create吧。它里面还分成4个竖的标签，Continue Working选择打开最近打开过的文件。Open Files or Project 可以打开选择文件的窗口，让你选择一个文件。Explore Sample Drawings会打开一个网页，里面有一些示例图可以下载。

New 的Tab里有好多模板。 一般常用的是英制的acad.dwt, 公制的acadiso.dwt模板。 如果要画3D 的图，可以用acad3d.dwt。 其他的就不要管了。 选acadiso.dwt， 然后点Open，我们就可以打开AutoCAD画图的主界面了。

眼前一黑，啊，这就是陪伴我们那么多年的熟悉的画图界面。

最上面是菜单栏。 菜单栏里有好多好多内容，全部用一遍就可以自行学会了。 谢谢大家，我们的教程到此为止。

。。。继续。。左边是工具栏，工具栏分三个。 点下拉箭头，就能看到有Drafting 绘制，Annotation 标注，和用来3D建模的Modeling。默认的是画图要用的Drafting。

右边是图层管理面板(Layer)和属性面板(Properties Inspector)。 点击Show Layer List 可以展开图层列表。

点击属性面板(Properties Inspector)里的All， 就可以显示所有的属性， 否则它只会显示它认为重要的属性哦。

左下角是命令行。 命令行是AutoCAD特有的方式， 如果能记住AutoCAD的命令，画起图来就非常方便，不需要去找、点图标。 而且很多命令的选项或者结果也都会显示在命令行。 一行很不够用，最好还是把它点击展开。

右下角是状态栏，除非你要画3D的图， 不然不需要展开，就够用了。

如果你是小清新，可以在命令行敲入 COLORSCHEME ，回车， 然后再输入1 ，回车。 就一下子变成清丽脱俗的Light theme了! （自己试试看哦~）
