使用TargetLink生成A2L文件

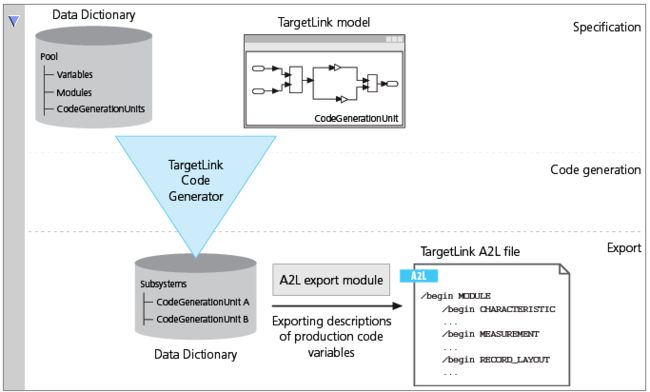

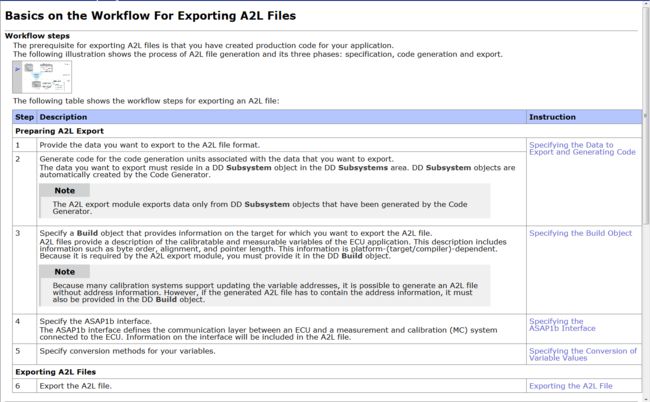

Help文档中TargetLink生成A2L的流程



实际操作步骤

1、在DD中定义数据Class，标定量定义为CAL，观测量定义为DISP。将DD跟模型绑定。

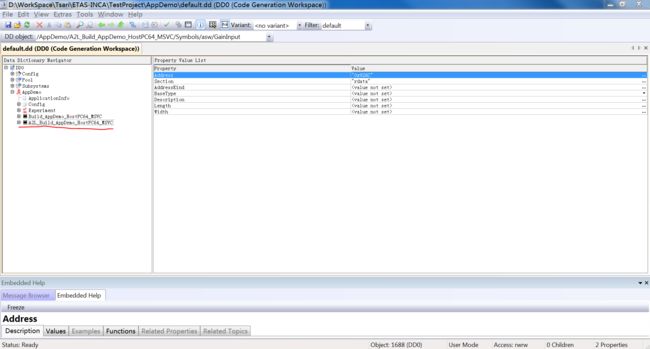

2、Build SIL，此时在DD0下会出现对应的Build。


在该Build的Symbols下，有common项，此时对应符号是没有地址的。
3、将生成的C代码放在目标机器的工程下进行编译，此时在bin目录下会生成对应的map文件或者elf文件。
4、在Tools/Manager Build选项下将目标机器平台下编译的map文件导入Build中，此时Build中即导入了符号表。
5、导出A2L文件，有两种方法可以导出A2L文件。
第一种方法就是在File/Export/As A2L file。切记！切记！此时Generate project frame选项一定要选上，否则不能正确的生成A2L文件。


第二种方法就是在TargetLink Main Dialog的Tools选项卡中使用Generate ASAP2 File，此时DD0下会生成另外一个Build。同样进行Manager Build，导入map文件中的符号表。


这两种生成A2L的方法的区别在于：二种方式生成的A2L功能是一样的，只是方式一是默认的全部选项，方式二可以有很多配置项供用户自己配置。当然，如果方式二的配置项选择的都是默认的，那么跟方式一生成的文件是相同的。

另外还有一种不需要Simulink模型，而直接使用DD生成A2L文件的方法。
