（12）join语句的工作机制

先创建两个表，都有一个主键索引 id 和一个索引 a ，字段 b 上无索引。存储过程 idata() 往表 t2里插入了 1000 行数据，在表 t1 里插入的是 100 行数据。

接下来我们要探讨两个问题：

1.使用joing有什么问题

2.有两个大小不同的表做 join ，应该用哪个表做驱动表呢？

一、Index Nested-Loop Join

先看如下的SQL语句

select * from t1 straight_join t2 on (t1.a=t2.a);

如果直接使用 join 语句， MySQL 优化器可能会选择表 t1 或 t2 作为驱动表。为了便于分析执行过程中的性能问题，我改用 straight_join 让MySQL 使用固定的连接方式执行查询，这样优化器只会按照我们指定的方式去 join：t1  是驱动表， t2 是被驱动表。



在这条语句里，被驱动表 t2 的字段 a 上有索引， join 过程用上了这个索引，因此这个语句的执行流程是这样的：

1.  从表 t1 中读入一行数据 R ；
2.  从数据行 R 中，取出 a 字段到表 t2 里去查找；
3.  取出表 t2 中满足条件的行，跟 R 组成一行，作为结果集的一部分；
4.  重复执行步骤 1 到 3 ，直到表 t1 的末尾循环结束。

即为：先遍历表 t1，在根据t1中取出的a值，去表t2中查找满足条件的记录。类似于嵌套查询，并且可以用上被驱动表的索引（很重要的前提，下面的分析是在这个前提下的），所以我们称之为 “Index Nested-Loop Join” ，简称 NLJ 。

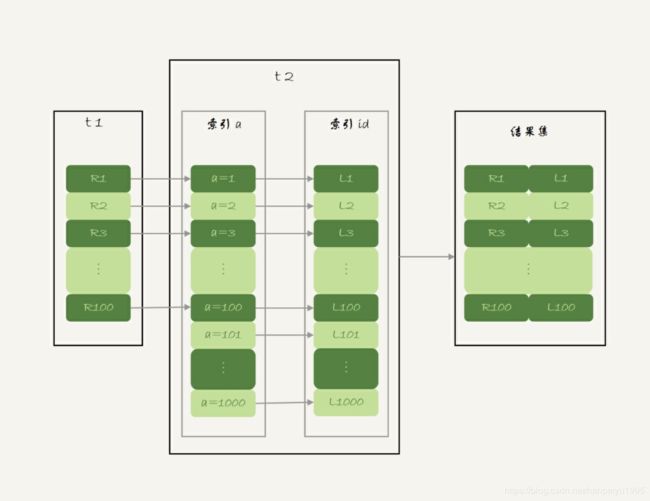

它对应的流程图如下：



1.  对驱动表 t1 做了全表扫描，这个过程需要扫描 100 行；2.  而对于每一行 R ，根据 a 字段去表 t2 查找，走的是树搜索过程，也是总共扫描 100 行；3.整个执行流程，总扫描行数是 200 。

下面有两个问题：是否使用join？怎样选择驱动表？注意在能使用被驱动表的前提下

1.能不能使用 join?

假设不适用join，就只能用单表查询：

      1）  执行 select * from t1 ，查出表 t1 的所有数据，这里有 100 行；

      2）  循环遍历这 100 行数据：

• 从每一行 R 取出字段 a 的值 $R.a ；
• 执行 select * from t2 where a=$R.a ；
• 把返回的结果和 R 构成结果集的一行。

在这个查询过程，也是扫描了 200 行，但是总共执行了 101 条语句，比直接 join 多了100 次交互

所以这样不如直接join好

2.如何选择驱动表？

这个 join 语句执行过程中，驱动表是走全表扫描，而被驱动表是走树搜索。那么，究竟是让大表，还是小表做驱动表？

假设被驱动表的行数是 M 。每次在被驱动表查一行数据，要先搜索索引 a ，再搜索主键索引。（这是回表操作。a是辅助索引，真正的数据在主键索引树上，所以要回表）每次搜索一棵树近似复杂度是以 2 为底的 M 的对数，记为 log2 M ，所以在被驱动表上查一行的时间复杂度是 2*log2 M 。

假设驱动表的行数是 N ，执行过程就要扫描驱动表 N 行，对于每一行，到被驱动表上匹配一次。因此整个过程，近似复杂度是 N + N*2*log M 。所以， N 对扫描行数的影响更大，因此应该让小表来做驱动表

二、Simple Nested-Loop Join

把 SQL 语句改成这样：

select * from t1 straight_join t2 on (t1.a=t2.b);

表 t2 的字段 b 上没有索引，所以每次去t2匹配，都要做全表扫描。所以要扫描表 t2 多达 1000 次，总共扫描 100*1000=10 万行.

当然, MySQL 也没有使用这个 Simple Nested-Loop Join 算法，而是使用了另一个叫作 “BlockNested-Loop Join” 的算法，简称 BNL

三、BlockNested-Loop Join

如果，被驱动表上没有可用的索引，算法的流程是这样的：

1.  把表 t1 的数据读入线程内存 join_buffer 中，由于我们这个语句中写的是 select * ，因此是把整个表 t1 放入了内存；
2.  扫描表 t2 ，把表 t2 中的每一行取出来，跟 join_buffer 中的数据做对比，满足 join 条件的，作为结果集的一部分返回。



对表 t1 和 t2 都做了一次全表扫描，因此总的扫描行数是 1100 。由于join_buffer 是以无序数组的方式组织的，因此对表 t2 中的每一行，都要做 100 次判断，总共需要在内存中判断次数：100*1000=10 万次。（在内存中操作，会比扫描十万行快很多）

这个例子里表 t1 才 100 行，要是表 t1 是一个大表， join_buffer 放不下怎么办呢？join_buffer 的大小是由参数 join_buffer_size 设定的，默认值是 256k 。 如果放不下表 t1 的所有数据，策略很简单，就是分段放：清空join_buffer在复用

select * from t1 straight_join t2 on (t1.a=t2.b);

执行过程就变成了：
1.  扫描表 t1 ，顺序读取数据行放入 join_buffer 中，放完第 88 行 join_buffer 满了，继续第 2 步；
2.  扫描表 t2 ，把 t2 中的每一行取出来，跟 join_buffer 中的数据做对比，满足 join 条件的，作为结果集的一部分返回；
3.  清空 join_buffer ；
4.  继续扫描表 t1 ，顺序读取最后的 12 行数据放入 join_buffer 中，继续执行第 2 步。

这个流程才体现出了这个算法名字中 “Block” 的由来，表示 “ 分块去 join” 。

来看下，在这种情况下驱动表的选择问题：

假设，驱动表的数据行数是 N ，需要分 K 段才能完成算法流程，被驱动表的数据行数是 M 。注意，这里的 K 不是常数， N 越大 K 就会越大，因此把 K 表示为 λ*N ，显然 λ 的取值范围是 (0,1) 。所以，在这个算法的执行过程中：
1.  扫描行数是 N+λ*N*M ；（被驱动表也被分次扫描了）
2.  内存判断 N*M 次。

考虑到扫描行数，在 M 和 N 大小确定的情况下， N 小一些，整个算式的结果会更小：应该让小表当驱动表

三、是否使用join和选择哪个表做驱动表的解答

第一个问题：能不能使用 join 语句？
1.  如果可以使用 Index Nested-Loop Join 算法，也就是说可以用上被驱动表上的索引，其实是没问题的；
2.  如果使用 Block Nested-Loop Join 算法，扫描行数就会过多。尤其是在大表上的 join 操作，这样可能要扫描被驱动表很多次，会占用大量的系统资源。所以这种 join 尽量不要用。

就是看 explain 结果里面， Extra 字段里面有没有出现 “BlockNested Loop” 字样。这是判断的主要依据

第二个问题是：如果要使用 join ，应该选择大表做驱动表还是选择小表做驱动表？
1.  如果是 Index Nested-Loop Join 算法，应该选择小表做驱动表；
2.  如果是 Block Nested-Loop Join 算法：

• 在 join_buffer_size 足够大的时候，是一样的；
• 在 join_buffer_size 不够大的时候（这种情况更常见），应该选择小表做驱动表。

所以，这个问题的结论就是，总是应该使用小表做驱动表。

四、join语句的优化

创建两个表 t1 、 t2 ，create table t1(id int primary key, a int, b int, index(a));在表 t1 里，插入了 1000 行数据，每一行的 a=1001-id 的值。也就是说，表 t1 中字段 a 是逆序的。同时，我在表 t2 中插入了 100 万行数据。

Multi-Range Read 优化（MRR优化）

回表过程是一行行地查数据，还是批量地查数据？假如有这么一个语句：select * from t1 where a>=1 and a<=100;

主键索引是一棵 B+ 树，在这棵树上，每次只能根据一个主键 id 查到一行数据。因此，回表肯定是一行行搜索主键索引的

如果随着 a 的值递增顺序查询的话， id 的值就变成随机的，那么就会出现随机访问，性能相对较差。因为大多数的数据都是按照主键递增顺序插入得到的，所以我们可以认为，如果按照主键的递增顺序查询的话，对磁盘的读比较接近顺序读，能够提升读性能。

这，就是 MRR 优化的设计思路。此时，语句的执行流程变成了这样：
1.  根据索引 a（普通索引 a 上查到主键 id 的值后） ，定位到满足条件的记录，将 id 值放入 read_rnd_buffer 中 ;
2.  将 read_rnd_buffer 中的 id 进行递增排序；
3.  排序后的 id 数组，依次到主键 id 索引中查记录，并作为结果返回。这样能保证顺序性访问数据



MRR 能够提升性能的核心在于，这条查询语句在索引 a 上做的是一个范围查询（也就是说，这是一个多值查询），可以得到足够多的主键 id 。这样通过排序以后，再去主键索引查数据，才能体现出 “ 顺序性 ” 的优势。

Batched Key Access（BKA算法）： BKA 算法的优化要依赖于 MRR

 MySQL 在 5.6 版本后开始引入的 Batched KeyAcess(BKA) 算法了。这个 BKA 算法，其实就是对 NLJ 算法的优化

NLJ 算法执行的逻辑是：从驱动表 t1 ，一行行地取出 a 的值，再到被驱动表 t2 去做 join 。也就是说，对于表 t2 来说，每次都是匹配一个值。这时， MRR 的优势就用不上了。（因为MRR优势还是范围查询等找到足够多的主键值）



那怎么才能一次性地多传些值给表 t2 呢？方法就是，从表 t1 里一次性地多拿些行出来，一起传给表 t2 。把表 t1 的数据取出来一部分，先放到一个临时内存：join_buffer 中



在 join_buffer 中放入的数据是 P1~P100 ，表示的是只会取查询需要的字段。当然，如果join buffer 放不下 P1~P100 的所有数据，就会把这 100 行数据分成多段执行上图的流程。在t2表中的查数据的回表过程中，再进行MRR优化

BNL 算法的性能问题

使用 Block Nested-Loop Join(BNL) 算法时，可能会对被驱动表做多次扫描。多次扫描一个冷表，而且这个语句执行时间超过 1 秒，
就会在再次扫描冷表的时候，把冷表的数据页移到 LRU 链表头部。

如果这个冷表很大：冷表的数据量大于整个 Buffer Pool 的 3/8，业务正常访问的数据页，没有机会进入 young 区

由于优化机制的存在，一个正常访问的数据页，要进入 young 区域，需要隔 1 秒后再次被访问到。但是，由于我们的 join 语句在循环读磁盘和淘汰内存页，进入 old 区域的数据页，很可能在 1秒之内就被淘汰了。这样，就会导致这个 MySQL 实例的 Buffer Pool 在这段时间内， young 区域的数据页没有被合理地淘汰。

这两种情况都会影响 Buffer Pool 的正常运作：没机会进入young区，或者young区的数据页没有被合理的淘汰

为了减少这种影响，你可以考虑增大 join_buffer_size 的值，减少对被驱动表的扫描次数

也就是说， BNL 算法对系统的影响主要包括三个方面：
1.  可能会多次扫描被驱动表，占用磁盘 IO 资源；
2.  判断 join 条件需要执行 M*N 次对比（ M 、 N 分别是两张表的行数），如果是大表就会占用非常多的 CPU 资源；
3.  可能会导致 Buffer Pool 的热数据被淘汰，影响内存命中率。

BNL 转 BKA

如果确认优化器会使用 BNL 算法，就需要做优化。优化的常见做法是，给被驱动表的 join 字段加上索引，把 BNL 算法转成 BKA 算法（对NLJ算法进行优化）。

会碰到一些不适合在被驱动表上建索引的情况。比如下面这个语句：

select * from t1 join t2 on (t1.b=t2.b) where t2.b>=1 and t2.b<=2000;

在表 t2 中插入了 100 万行数据，但是经过 where 条件过滤后，需要参与join 的只有 2000 行数据。如果这条语句同时是一个低频的 SQL 语句，那么再为这个语句在表 t2 的字段 b 上创建一个索引就很浪费了。

如果使用 BNL 算法来 join 的话，这个语句的执行流程是这样的：
1.  把表 t1 的所有字段取出来，存入 join_buffer 中。这个表只有 1000 行， join_buffer_size 默认值是 256k ，可以完全存入。
2.  扫描表 t2 ，取出每一行数据跟 join_buffer 中的数据进行对比，

• 如果不满足 t1.b=t2.b ，则跳过；
• 如果满足 t1.b=t2.b,  再判断其他条件，也就是是否满足 t2.b 处于 [1,2000] 的条件，如果是，就作为结果集的一部分返回，否则跳过。

对于表 t2 的每一行，判断 join 是否满足的时候，都需要遍历 join_buffer 中的所有行。因此判断等值条件的次数是 1000*100 万 =10 亿次,工作量很大。



所以，设计一个两全齐美的方法：

考虑使用临时表。使用临时表的大致思路是：
1.  把表 t2 中满足条件的数据放在临时表 tmp_t 中；
2.  为了让 join 使用 BKA 算法，给临时表 tmp_t 的字段 b 加上索引；
3.  让表 t1 和 tmp_t 做 join 操作。

此时，对应的 SQL 语句的写法如下：

create temporary table temp_t(id int primary key, a int, b int, index(b))engine=innodb;
insert into temp_t select * from t2 where b>=1 and b<=2000;
select * from t1 join temp_t on (t1.b=temp_t.b);

1.  执行 insert 语句构造 temp_t 表并插入数据的过程中，对表 t2 做了全表扫描，这里扫描行数是100 万。
2.  之后的 join 语句，扫描表 t1 ，这里的扫描行数是 1000 ； join 比较过程中，做了 1000 次带索引的查询（走树搜索过程）。相比于优化前的 join 语句需要做 10 亿次条件判断来说，这个优化效果还是很明显的。



总体来看，不论是在原表上加索引，还是用有索引的临时表，我们的思路都是让 join 语句能够用上被驱动表上的索引，来触发 BKA 算法，提升查询性能

总结

在这些优化方法中：
1. BKA 优化是 MySQL 已经内置支持的，建议你默认使用；
2. BNL 算法效率低，建议你都尽量转成 BKA 算法。优化的方向就是给被驱动表的关联字段加上索引；
3.  基于临时表的改进方案，对于能够提前过滤出小数据的 join 语句来说，效果还是很好的；
