FPGA 学习之路（二） 管脚锁定的两种方法

方法一：
1）在工程文件夹下面新建一个txt文件（或csv文件），按如下格式编写管教分配内容。注意：逗号是英文标点

To,         Location
clk,        PIN_T1
rst_n,      PIN_T22
fpga_rxd,   PIN_R20
fpga_txd,   PIN_R19
divide_clk,
led_done,   PIN_V8

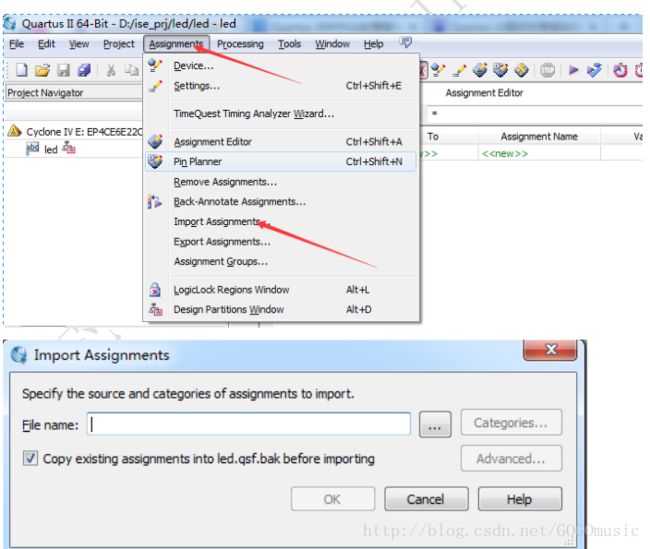

2）点击菜单栏的Assigments–>Import Assignments,导入xxx.txt或者xxx.csv文件即可。

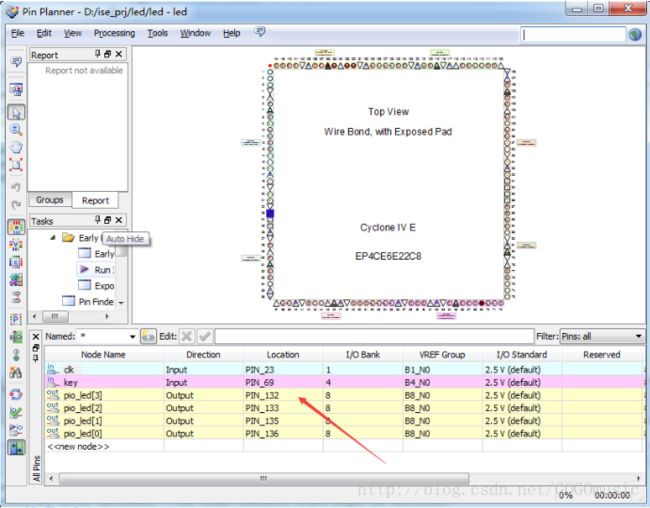

3）在菜单栏中。打开Assigment–>Pin Planer,可以查看上述方法分配的结果，验证管教是否分配正确。

方法二：
今天学会了用TCL写管教分配，跟他家分享下。

  set_location_assignment PIN_M2 -to rst_n
  set_location_assignment PIN_L11 -to led595_clk
  set_location_assignment PIN_L13 -to led595_dout
  set_location_assignment PIN_L14 -to led595_latch
  set_location_assignment PIN_C3 -to spi_sck
  set_location_assignment PIN_D1 -to spi_mosi
  set_location_assignment PIN_G5 -to spi_cs
  set_location_assignment PIN_F3 -to spi_miso
  set_location_assignment PIN_E16 -to clk

TCL脚本对管脚分配的方法是set_location_assignment PIN_58 -to out_port_from_the_led[1]

set_location_assignment是固定的，PIN_58是开发板的管脚地址，out_port_from_the_led[1]是你在bdf中对管脚的命名。
把这些复制到TCL脚本下，插入到XXXXXX处，

如下图所示：

TCL脚本的打开方法：
Project–>Generate Tcl File for Project…. –>OK。

然后运行TCL脚本，
Tools–>Tcl Scripts…

会打开一个Tcl Scripts的编辑窗口，在这个窗口的Libraries中在Project的下拉中选择你的文件名的tcl的文件。

（注释：就是不带XX_add_qip_file的文件。），然后”Run”，就可以，看看你的bdf文件中是不是所有的管脚都分配地址了，如果有没有分配地址的，检查一下TCL脚本文件。
