(E2)气象模型建立——SPACE

上一篇我们介绍了ENVI-met免费版本的下载及安装,这篇我们介绍如何创建项目并用SPACEs软件创建自己的三维模型。

创建项目

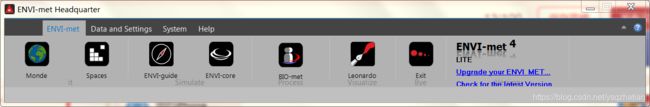

打开桌面上或者开始菜单中的ENVI-met Headquarter,第一次打开后会提示你没有创建工作区间,点击ok
(E2)气象模型建立——SPACE_第1张图片
点击change workspace,在路径中选择一个已经存在的文件夹作为工作区间即可,随后创建项目,定义项目描述以及项目文件夹名称,项目文件夹位于工作区间文件路径下,本人的工作区间如下:
(E2)气象模型建立——SPACE_第2张图片
打开后的效果如下
(E2)气象模型建立——SPACE_第3张图片

建立模型

软件安装后可在开始菜单或者c:/ENVImet445/win64/中找到spaces软件,或者可以先打开桌面上的ENVI-met Headquarter(之后我们全部都从这个软件进入到ENVI-met的所有软件模块)

打开spaces
(E2)气象模型建立——SPACE_第4张图片

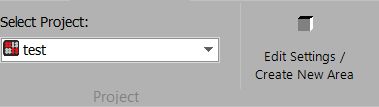

模型设置
(E2)气象模型建立——SPACE_第5张图片

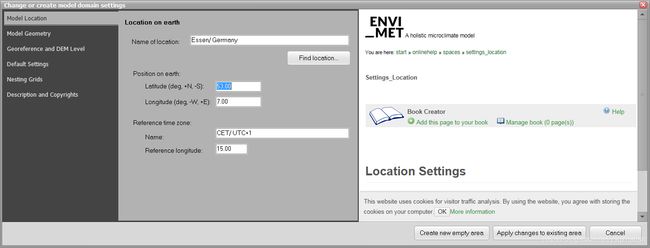

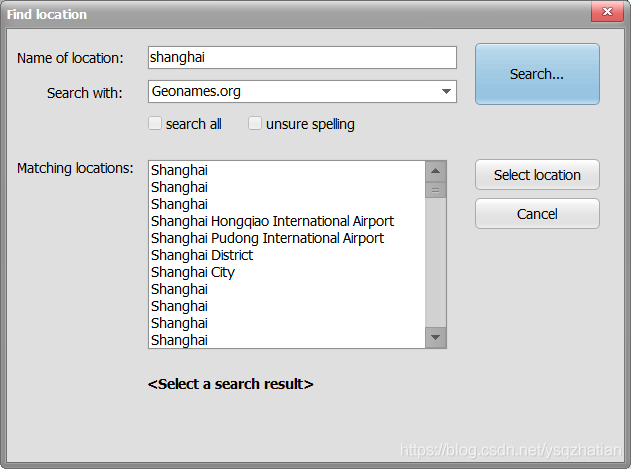

地理位置设置
(E2)气象模型建立——SPACE_第6张图片
(E2)气象模型建立——SPACE_第7张图片
模型大小设置,我这边为了演示方便设置了15*15网格,分辨率2m,其余设置均为默认
(E2)气象模型建立——SPACE_第8张图片
设置底图

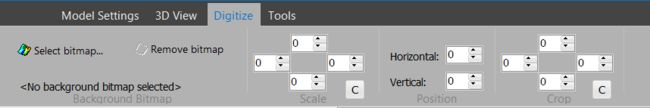

点击digitize,可以设置底图,这样我们就可以更方便的绘制我们所需要的三维模型。
需要注意:底图格式为bmp,根据实际模拟区域的大小,制作相应的底图,设置合理的模型网格和分辨率
(E2)气象模型建立——SPACE_第9张图片
这是我预先做好的底图,黑色代表建筑,绿色代表植被
(E2)气象模型建立——SPACE_第10张图片
设置建筑物

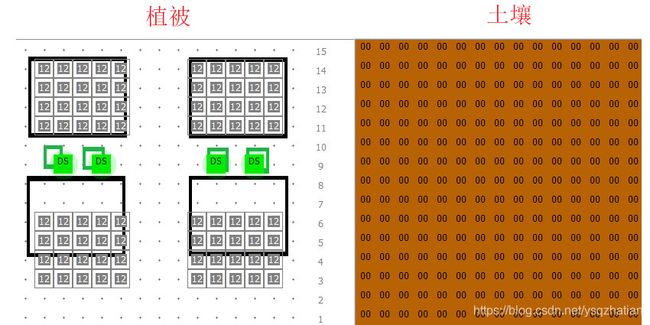

设置植被、土壤(植被设置和建筑物一样,土壤也是如此,这边因为建筑物之间距离太窄了,我画下去了一点)
(E2)气象模型建立——SPACE_第11张图片
设置墙面

设置完后保存.inx文件即可
下一篇开始配置模型气象参数输入
