数字图像处理｜Matlab-图像分割与边缘检测实验-使用一阶和二阶检测算子（导数）进行图像的边缘检测

Matlab-分割与边缘检测实验-使用一阶和二阶检测算子（导数）进行图像的边缘检测

代码链接：https://download.csdn.net/download/qq_43571150/12033266

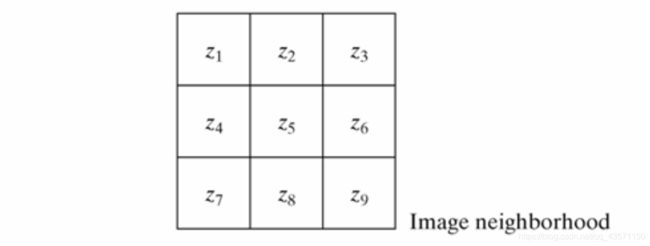

使用一阶和二阶检测算子（导数）进行图像的边缘检测
问题1：编写程序实现一阶Sobel算子，进行图像的边缘提取；

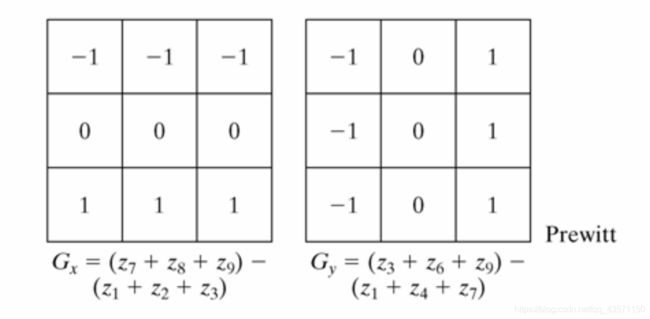

问题2：编写程序实现一阶Prewitt算子，进行图像的边缘提取；
问题3：编写程序实现一阶Roberts算子，进行图像的边缘提取；
问题4：编写程序实现二阶Laplacian算子（3*3），进行图像的边缘提取。




图像结果

Matlab代码

clear all;
A=imread('01.jpg');
R=rgb2gray(A);
I=double(R);

hx1=[-1 -2 -1;
      0  0  0;
      1  2  1];                 %生产垂直梯度模板
hy1=[-1  0  1;                  %生产水平梯度模板
     -2  0  2;
     -1  0  1];

hx2=[-1 -1 -1;
      0  0  0;
      1  1  1];                 %生产垂直梯度模板
hy2=[-1  0  1;                  %生产水平梯度模板
     -1  0  1;
     -1  0  1];

hx3=[-1  0;
      0  1];                    %生产垂直梯度模板
hy3=[ 0 -1;                     %生产水平梯度模板
      1  0];

hx4=[ 0 -1  0;                  %生产水平梯度模板
     -1  4 -1;
      0 -1  0];

hx5=[-1 -1 -1;                  %生产水平梯度模板
     -1  8 -1;
     -1 -1 -1];

grad1=Edge(I,hx1,hy1);
grad2=Edge(I,hx2,hy2);
grad3=Edge(I,hx3,hy3);
grad4=Laplacian(I,hx4);
grad5=Laplacian(I,hx5);
p1=uint8(grad1);
p2=uint8(grad2);
p3=uint8(grad3);
p4=uint8(grad4);
p5=uint8(grad5);

subplot(3,3,1);imshow(A);title('input');
subplot(3,3,2);imshow(R);title('灰度图');
subplot(3,3,4);imshow(p1,[]);title('一阶Sobel算子');
subplot(3,3,5);imshow(p2,[]);title('一阶Prewitt算子');
subplot(3,3,6);imshow(p3,[]);title('一阶Roberts算子');
subplot(3,3,7);imshow(p4,[]);title('二阶Laplacian算子四邻域');
subplot(3,3,8);imshow(p5,[]);title('二阶Laplacian算子八邻域');

imwrite(p1,'01 一阶Sobel算子边缘提取.jpg');
imwrite(p2,'01 一阶Prewitt算子边缘提取.jpg');
imwrite(p3,'01 一阶Roberts算子.jpg');
imwrite(p4,'01 二阶Laplacian算子四邻域边缘提取.jpg');
imwrite(p5,'01 二阶Laplacian算子八邻域边缘提取.jpg');


function p = Edge(I,hx,hy)
gradx=filter2(hx,I,'same');
gradx=abs(gradx);               %计算图像的垂直梯度


grady=filter2(hy,I,'same');
grady=abs(grady);               %计算图像的水平梯度

p=gradx+grady;                  %得到图像的梯度
end

function p = Laplacian(I,hx)
gradx=filter2(hx,I,'same');
gradx=abs(gradx);               %计算图像的垂直梯度

p=gradx;                        %得到图像的梯度
end
