工作小记：PIL和opencv读取图片的差异

在使用Python和C++等语言处理图像时，常常会用到Python自带的Python Imaging Library和专用的图像处理工具库Opencv。有时在做算法实验时，图像预处理的时候使用了PIL库，可是在工程对接中又用了opencv库(C++)，这时需要保证实验效果的一致性，往往会碰到各种各样的问题，例如：分类任务中，同一张图片，用pytorch版模型计算的实验结果和C++版SDK跑出的结果不一致，具体来说是softmax层输出的结果有差异（一个N分类问题，虽然两边都能把图片正确判为A类，但是pytorch版给出的值与SDK版给出的值相差在0.02以内）。

那么这个误差来源于何处呢？

猜测1——手写softmax层的bug： 由于模型的输出是未经过softmax层的结果，我需要先在SDK中实现softmax层（由于转换工具的关系，在模型末尾加的softmax层未能正常转换；又由于时间关系，不得已手动实现了softmax层），所以我猜测可能来源于此处。但我写了几个test case测试它与pytorch版torch.nn.functional.softmax的结果，发现两者是一致的，故排除该可能性。

猜测2——模型计算精度的问题：粗略看了一遍SDK的业务代码，并未发现在预处理图片上C++版与python版本的差异，故推测可能是不同服务器GPU版本在网络前向计算时，由于计算速度的优化功能，可能会出现混合精度计算的问题，并最终影响了结果。有个老哥说，V100卡在用自研代码库XXX版本的时候回出现该问题；我通过ldd检查.so文件，用nvidia-smi指令检查显卡（GTX 1080），发现当前情况与老哥说的不一致，故排除该可能性。

---

既然两边图片预处理步骤一致，模型的计算精度和输出结果的计算步骤也一致，怎么还会存在误差呢？

没办法，只好把该任务建模成：input（图片预处理）——model（模型前向计算）——output（后处理流程）三个部分，输入测试样例进行中间结果比对，以此定位问题。

对齐模块1：图片预处理部分由读取图片+图片resize两步组成。我假设这两步没问题，于是直接打印了输入网络前的图片矩阵，结果发现两者的值存在差异：

（1）不少像素值都不同，虽然差异很小，基本都在1左右；

（2）原图中相邻像素值大范围相等的区域，在转换后基本上没有差异，而相邻像素值变化较大的区域有着明显的差异。

这让我猜测，可能是PIL和opencv(C++)在resize上有差异。

实验1：验证resize功能的一致性。先生成一个300 X 300 X 3的矩阵用作测试样例，矩阵的像素值赋值策略为：

img = np.ones([300, 300, 3], dtype = np.uint8)
for D1 in range(300):
    for D2 in range(300):
        img[D1][D2][0] = int(225*D2/300)
        img[D1][D2][1] = int(180*D2/300)
        img[D1][D2][2] = int(105*D2/300)
img = Image.fromarray(img).resize((200, 200), Image.BILINEAR)

通过模型之后发现：SDK结果与pytorch版结果不一致。这说明：图片resize部分，模型前向计算与后处理流程三个点必然有一个点没有对齐，而后处理流程（手写的softmax层）之前用testcase测试过是没问题的，那么怎么验证前两者的功能是否对齐呢？

实验2：验证模型前向计算功能的一致性。我生成了一张200 X 200 X 3的像素值全零的图片作为测试样例（这就避免了resize部分和读取部分可能造成的影响）。SDK和pytorch模型的softmax结果能够对齐，这表明模型前向计算功能对齐了。所以问题出在resize上。

实验3：验证读取图片功能的一致性。我按照实验1的像素赋值策略，生成了200 X 200 X 3的图片作为输入（避免了resize操作）。softmax层输出的结果竟然没有对齐！这说明PIL和opencv(C++)在读取同一张图片上竟然存在像素值不一致的情况！我有些不敢相信，于是又从网上找了张自然拍摄的图片（jpg格式），打印读取之后未经resize的图像矩阵。结果是有部分像素值相差1左右。我在网上搜索资料，发现这个老哥也碰到了类似的问题；这个老哥则做了更细致的实验。他们认为，这主要是由于PIL和opencv使用的不同版本的libjpeg造成的。

实验4：查看libjpeg版本是否一致。

（1）（Linux）查看PIL中libjpeg的版本：https://stackoverflow.com/questions/24396727/find-which-libjpeg-is-being-used-by-pil-pillow

（2）（Linux）查看opencv(C++)中libjpeg的版本：https://www.learnopencv.com/get-opencv-build-information-getbuildinformation/

（3）（Linux）查看opencv（Python）中libjpeg的版本：https://stackoverflow.com/questions/59280235/how-to-check-the-libjpeg-turbo-is-built-into-opencv

实验结果表明，PIL中的版本是libjpeg9，opencv(C++)中的版本是libjpeg(ver62)，opencv(Python)中的版本是libjpeg-turbo(ver 2.0.2-62)。

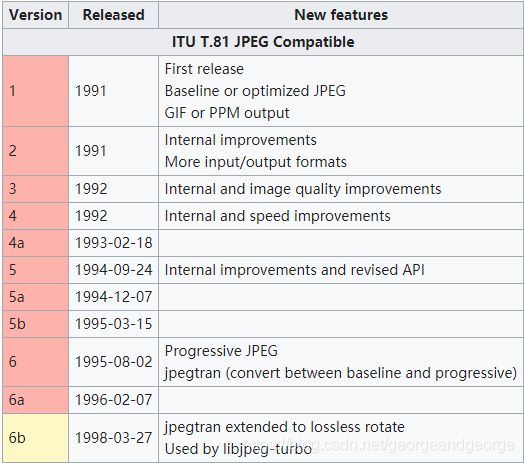

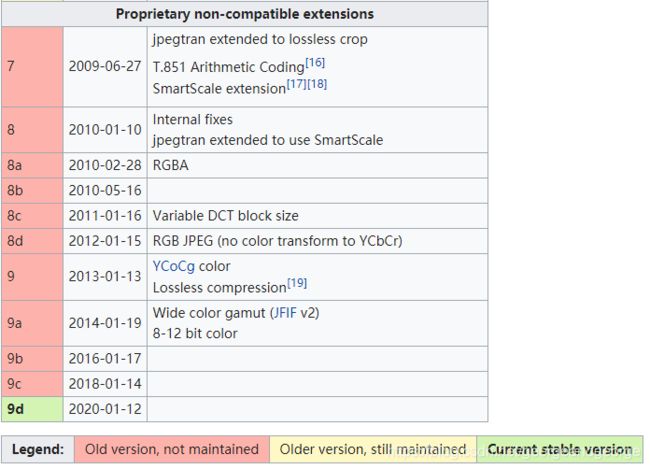

从Wiki中得知各种libjpeg的版本号：

其中，我们的ver62应该就是6b版本。显然PIL和opencv(C++)版使用了不同的libjpeg，在解码图像时可能存在差异（不是失真）。另外wiki中提到：libjpeg-turbo有着较好的向下兼容性，所以较为常用。

---

消除问题的最好办法是面对问题，现在对齐碰到的问题就是PIL和opencv(C++)在读取和resize两步的不一致。怎么解决该问题呢？盲猜opencv能对齐不同语言的功能模块。

实验5：检测opencv(C++)和opencv-python的读取图片和resize(双线性插值)能否对齐。

实验结果表明，两者可以对齐。

至此问题终于解决了（发出奥利给的声音）！
