STM32 MQTT协议 连接中国移动OneNet服务器 上传接收数据(一)

STM32 ESP8266 MQTT协议 连接中国移动OneNet服务器 上传接收数据(一)

之前写过一篇通过自己的服务器来搭建MQTT的服务器的博客,但是我相信不是所有人都有自己的服务器,毕竟服务器是要钱的啊,没有服务器没关系,我们今天来看一下可以免费使用,且更为成熟方便的OneNet的使用,我们就来讲解一下如何在STM32 上 通过MQTT协议来连接它

因为我想尽量写的详细,并且最近在学一些东西比较忙,所以准备分多期写完

第一篇包含onenet账号注册MQTT的连接报文

注册OneNet账号

官网:https://open.iot.10086.cn/
STM32 MQTT协议 连接中国移动OneNet服务器 上传接收数据(一)_第1张图片
点击右上角直接注册,这里我早就注册了就不演示了,相信你们这么聪明肯定会

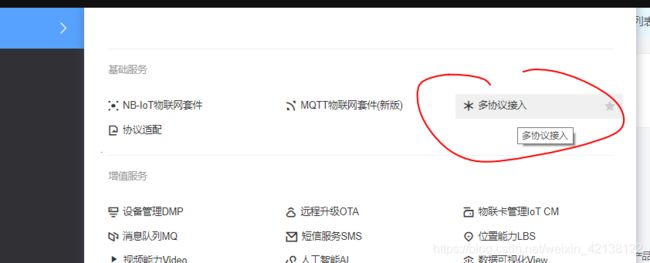

登录后点击开发者中心,左上角全部产品选择多协议接入

STM32 MQTT协议 连接中国移动OneNet服务器 上传接收数据(一)_第2张图片

右上角添加产品

在这里插入图片描述

信息根据自己的需求填,这个影响不大
STM32 MQTT协议 连接中国移动OneNet服务器 上传接收数据(一)_第3张图片
设备列表>添加设备
STM32 MQTT协议 连接中国移动OneNet服务器 上传接收数据(一)_第4张图片
填入设备名称鉴权信息
STM32 MQTT协议 连接中国移动OneNet服务器 上传接收数据(一)_第5张图片
现在你有一个自己的设备了,产品ID 设备ID 鉴权信息记一下,之后会用,这里以我的为例,方便下面讲报文(别想着黑我,这篇博客写完这个设备就会被我删掉哦)
在这里插入图片描述
STM32 MQTT协议 连接中国移动OneNet服务器 上传接收数据(一)_第6张图片

毕竟咱们使用的是MQTT的协议,所以你对这个协议得熟悉吧,不说精通每个细节,但至少常用指令的报文你照着文档能写出来吧

这里附上MQTT协议的文档:https://mcxiaoke.gitbooks.io/mqtt-cn/content/

这个地方推荐使用网络调试助手来进行测试:http://www.cmsoft.cn/resource/205.html

连接报文

要想发送数据咱们至少要先连接上服务器吧,所以先来看一下连接报文
连接报文由固定报头 可变报头 有效载荷3个部分组成

固定报头

顾名思义,这个部分是不会变的,我们可以在协议手册里看到它是什么
STM32 MQTT协议 连接中国移动OneNet服务器 上传接收数据(一)_第7张图片
第1位(byte1)是00010000转为16进制就是10一位8个字节,正好对应两位16进制,转为16进制是为方便表述和发送,之后的表达都会采用16进制

byte2是剩余长度,我们先不管这个

固定报头暂且定位10 ??

可变报头

STM32 MQTT协议 连接中国移动OneNet服务器 上传接收数据(一)_第8张图片
byte1、byte2:前两位表示协议名的长度,因为我们的协议是“MQTT”所以是4位,因此前两位是 00 04

byte3、4、5、6:后四位自然就是我们的MQTT四个字母了,分别将这几个字母的ASCII码转为16进制,所以后4位就是4D 51 54 54

STM32 MQTT协议 连接中国移动OneNet服务器 上传接收数据(一)_第9张图片
byte7:这一位对应协议版本,由于我们用的3.1.1版本,所以这一位固定 04

STM32 MQTT协议 连接中国移动OneNet服务器 上传接收数据(一)_第10张图片
byte8:这一位相当于配置一些MQTT协议的模式,每一位的配置文档都有详细说明,如图配置,启用用户名和密码(相当于你的设备ID鉴权信息),不保留遗嘱,Qos等级0,所以这一位为C2
STM32 MQTT协议 连接中国移动OneNet服务器 上传接收数据(一)_第11张图片

byte9、byte10:这两位用来设置连接保活时间,也就是你啥都不干多久被服务器踢下去,单位是秒,这里我们设置120秒,转为16进制也就是 00 78

总体来看我们的可变报文为00 04 4D 51 54 54 04 C2 00 78

有效载荷

STM32 MQTT协议 连接中国移动OneNet服务器 上传接收数据(一)_第12张图片
因为前面我们使了能用户名和密码,所以这个地方根据文档我们应该依次填入(遗嘱没有使能):

客户端标识符 Client Identifier:对应Onenet的设备ID
用户名 User Name:对应Onenet的产品ID
密码 Password:对应Onenet鉴权信息

格式如下 长度+东西
STM32 MQTT协议 连接中国移动OneNet服务器 上传接收数据(一)_第13张图片
STM32 MQTT协议 连接中国移动OneNet服务器 上传接收数据(一)_第14张图片
上面为我画的示意图,注意这个地方按照你创建的设备来填写用户名密码,之前我们在固定报头一直没讲的第二位的取值为固定报头之后所有的长度,也就是可变报头+有效载荷

至此我们的连接报文已经完成了,打开网络助手,连接服务器建立TCP连接,官网可以看到IP和端口号
STM32 MQTT协议 连接中国移动OneNet服务器 上传接收数据(一)_第15张图片

STM32 MQTT协议 连接中国移动OneNet服务器 上传接收数据(一)_第16张图片
可以看到服务器,发了一串数据给我们应答,这个地方我们看最后一位,它表连接返回码,码字对应意义如下:
STM32 MQTT协议 连接中国移动OneNet服务器 上传接收数据(一)_第17张图片
如果为00,则代表连接成功,如果为其他,请根据错误信息对照修改,如果你没有收到信息并且被直接断开,就说明你报文格式都不对,请根据上面的教程仔细检查修改

有点累了,今天先写到这里,下一篇将会把MQTT所有常用报文介绍完
