SSH框架的学生信息管理系统

详细设计

演示地址

1. 1. 系统层次设计

系统分层：是对系统中的各种类进行统一的分组。其优点在于，将层与层之间的依赖降到最低，可以将一层当作一个有机整体并且可以替换某一层的具体实现，更有利于标准化工作。
系统分层的常用方法：

1. 图5.1  三层服务结构图


   三层服务：用户层、业务层、数据层；
2. B/S架构的模式为：表示层、业务层、服务接口层、数据链接层；



1. 1. 系统项目规范
2. 项目文件命名规范

该系统内的项目文件命名规范如下表所示：

表5.1  项目文件命名规范表

标识符	说明
T实体类名	表实体类，如T_AdminUser表的实体类为TAdminUser
V实体类名	视图实体类，如V_AdminUser视图的实体类为VAdminUser
业务逻辑类名DAO	业务逻辑接口类,如AdminUserDao
业务逻辑类名Impl	业务逻辑实现类，如AdminUserDaoImpl
控制类类名controller	业务控制类，如后台用户管理的控制类AdminUserController



1. 1. 系统功能类图设计

类图既UML图，是在开发系统时以面向对象的方式对各种类型的系统进行描述，是一种通用的建模语言，适用与系统的各个开发阶段，可对具有静态和动态行为的系统进行建模，从需求规格描述直到系统完成后的测试与维护。

1. 1. 图5.2  系统UML图


      系统业务接口设计

系统业务接口根据功能模块进行设计，表中例举出需要实现的功能，且会详细说明接口实现所需要的参数与返回的结果。接口类设计如图所示：



图5.3 业务接口图

AdminUserDAO（后台用户信息管理业务类接口）:



表5.2后台用户信息管理业务类接口表

接口名	参数	返回值	描述
getaAdminUserList	wherecondition、page、pageSize（查询条件、当前页、每页条数）	成功返回List对象，失败返回null	用户信息列表(带分页)
getaAdminUserList	roleID（角色id）	成功返回List对象，失败返回null	根据角色查询用户列表
getaAdminUserList		返回List	返回所有用户列表
getAdaminUserAmount	wherecondition（查询条件）	成功返回int，失败返回0	返回查询到的信息数量
addAdminUser	Tuser（用户列表实体类）	成功返回true对象，失败返回false	添加用户
login	VAdminUser（查询条件）	成功返回VAdminUser对象，失败则null	用户登录
delAdminUser	Tuser（用户表实体类）	成功返回true对象，失败返回false	删除用户信息
updatePwd	userid,pwd（用户名，密码）	成功返回true对象，失败返回false	修改用户密码
changeState	userid(用户名)	成功返回true对象，失败返回false	修改用户状态
getuser	userid(用户名)	成功返回Tuser对象，失败返回null	根据用户名查询信息
update	Tuser（用户表实体类）	成功返回true对象，失败返回false	修改用户信息

AdminRoleDAO（角色管理业务类接口）:

表5.3角色管理类接口表

接口名	参数	返回值	描述
getRolelist	Opreation（查询条件）	成功返回List，失败返回null	查询用户角色信息
delAdminRole	TroleB（角色实体类）	成功返回true，失败返回false	删除角色信息
addAdminRole	TroleB（角色实体类）	成功返回true，失败返回false	添加角色信息
edlAdminRole	TroleB（角色实体类）	成功返回true，失败返回false	修改角色信息

CollegeDAO（后台学院信息管理业务类接口）:

表5.4  后台学院信息管理业务类接口表

接口名	参数	返回值	描述
getCollegeList	wherecondition、page、pageSize（查询条件、当前页、每页条数）	成功返回List对象，失败返回null	学院信息列表(带分页)
getCollegeList	wherecondition（查询条件）	成功返回int，失败返回0	返回查询到的信息数量
getCollegeList		成功返回List对象，失败返回null	返回所有学院信息列表
addCollege	TCollege（学院实体类）	成功返回true，失败返回null	添加学院信息
delCollege	TCollege（学院实体类）	成功返回true，失败返回null	删除学院信息
update	TCollege（学院实体类）	成功返回true，失败返回null	修改学院信息

NoticeDAO（后台公告信息管理业务类接口）:

表5.5后台公告信息管理业务类接口表

接口名	参数	返回值	描述
getNoticeList	wherecondition、page、pageSize（查询条件、当前页、每页条数）	成功返回List< TNotice>对象，失败返回null	公告信息列表(带分页)
getNoticeList	wherecondition（查询条件）	成功返回int，失败返回0	返回查询到的信息数量
addNotice	TNotice（公告实体类）	成功返回true，失败返回null	添加公告信息
delNotice	TNotice（公告实体类）	成功返回true，失败返回null	删除公告信息
update	TNotice（公告实体类）	成功返回true，失败返回null	修改公告信息

CurriculumDAO（课程管理业务类接口）:

表5.6课程管理类接口表

接口名	参数	返回值	描述
getVcurrList	wherecondition、page、pageSize（查询条件、当前页、每页条数）	成功返回List< VCurriculum >对象，失败返回null	课程信息列表(带分页)
getVcurrList	wherecondition（查询条件）	成功返回int，失败返回0	返回查询到的信息数量
getVcurrList		成功返回List< VCurriculum >对象，失败返回null	返回所有课程信息列表
addTCurr	TCurriculum（课程实体类）	成功返回true，失败返回null	添加课程信息
delTCurr	TCurriculum（课程实体类）	成功返回true，失败返回null	删除课程信息
update	TCurriculum（课程实体类）	成功返回true，失败返回null	修改课程信息

CourseDAO（后台任课信息管理业务类接口）:

表5.7  后台任课信息管理业务类接口表

接口名	参数	返回值	描述
getCourseList	wherecondition、page、pageSize（查询条件、当前页、每页条数）	成功返回List< VCourse >对象，失败返回null	任课信息列表(带分页)
getCourseList	wherecondition（查询条件）	成功返回int，失败返回0	返回查询到的信息数量
getCourseList		成功返回List< VCourse >对象，失败返回null	返回所有任课信息列表
getCourseList	teacherid,classid(教师id,班级id)	成功返回List< VCourse >对象，失败返回null	根据条件返回任课信息列表
getVsheetList	stuinfoid,ourseid(教师id,班级id)	成功返回List< Vsheet >对象，失败返回null	根据条件返回成绩信息列表
addTCourse	TCourse（任课实体类）	成功返回true，失败返回null	添加任课信息
delTCourse	TCourse（任课实体类）	成功返回true，失败返回null	删除任课信息
update	TCourse（任课实体类）	成功返回true，失败返回null	修改任课信息

StudentDAO（学生管理业务类接口）:

表5.8  学生管理类接口表

接口名	参数	返回值	描述
getVstuList	wherecondition、page、pageSize（查询条件、当前页、每页条数）	成功返回List< Vstudent >对象，失败返回null	学生信息列表(带分页)
getVstuList	wherecondition（查询条件）	成功返回int，失败返回0	返回查询到的信息数量
getVstuList	wherecondition（查询条件）	成功返回List< Vstudent >，失败返回null	返回查询到的信息数量
getsheetList	wherecondition、page、pageSize（查询条件、当前页、每页条数）	成功返回List< Vsheet >对象，失败返回null	学生成绩信息列表(带分页)
getsheetList	wherecondition（查询条件）	成功返回int，失败返回0	返回查询到的信息数量
getVstudentList	classid(班级id)	成功返回List< Vstudent >对象，失败返回null	根据班级查询学生信息
addsheet	TSheet（学生成绩实体类）	成功返回true，失败返回null	添加学生成绩信息
upsheet	TSheet（学生成绩实体类）	成功返回true，失败返回null	修改学生成绩信息
getSheet	id（学生成绩id）	成功返回TSheet，失败返回null	获取学生成绩信息
getstu	id（学生id）	成功返回TStuinfo，失败返回null	获取学生成绩信息
addStu	TStuinfo（学生实体类）	成功返回true，失败返回null	添加学生信息
delStu	TStuinfo（学生实体类）	成功返回true，失败返回null	删除学生信息
update	TStuinfo（学生实体类）	成功返回true，失败返回null	修改学生信息

TeacherDAO（后台教师信息管理业务类接口）:

表5.9  后台教师信息管理业务类接口表

接口名	参数	返回值	描述
getteacherList	wherecondition、page、pageSize（查询条件、当前页、每页条数）	成功返回List< VTeacher >对象，失败返回null	教师信息列表(带分页)
getteacherList	wherecondition（查询条件）	成功返回int，失败返回0	返回查询到的信息数量
getteacherList		成功返回List< VTeacher >对象，失败返回null	返回所有教师信息列表
getVteacherList	userid（用户名）	成功返回List< VTeacher >对象，失败返回null	根据用户名查询教师
addTteacher	Tteacher（教师实体类）	成功返回true，失败返回null	添加教师信息
delTteacher	Tteacher（教师实体类）	成功返回true，失败返回null	删除教师信息
changeState	Teacherid（教师id）	成功返回true，失败返回null	修改教师状态
update	TCurriculum（教师实体类）	成功返回true，失败返回null	修改教师信息



1. 1. 系统交互动作接口设计

系统交互动作接口设计信息如下所示，在控制类说明、方法名和方法功能中都有详细的文字描述。

图5.4 控制类图

表5.10  控制类表



控制类名称	控制类说明	请求方法名	方法功能
AdminControllerr url=”/ admin2 ”	管理员用户处理类	getNoticeList (HttpServletRequest request, intpage,intlimit,tringnoticename,HttpServletResponseresponse, Model model) url=”/getnotice”	公告信息分页
addNotice(String noticeName,String noticecontent,String remarks,HttpServletRequest request,HttpServletResponse response, Model model) url=” deleteAdminRole”	添加公告信息
getTeacherList (HttpServletRequest request, intpage,intlimit,tringnoticename,HttpServletResponseresponse, Model model)   url=”/getnotice”	教师信息分页
Addteacher(String teaName,String teaphone,String userid,String teasex,  HttpServletRequest request, HttpServletResponse response, Model model) url=” addteacher”	添加教师信息
changeUser(String userid,  HttpServletRequest request,HttpServletResponse response, Model model) url=” changeuser”	修改用户状态
GetLoacdtear(HttpServletRequestrequest,HttpServletResponse response, Model model) url=” loacdtea”	加载教师下拉框
CollegeController url=”/ college ”	学院信息处理类	getCollegeList(HttpServletRequest request, intpage,intlimit,tringnoticename,HttpServletResponseresponse, Model model) url=”/ getcollege”	学院信息分页
addCollege(String collegeName,String userid, HttpServletRequest request, HttpServletResponse response, Model model) url=”/ getcollege”	添加学院信息
upCollege(Integer collegeid,String collegeName,String userid, HttpServletRequest request, HttpServletResponse response, Model model) url=”/ upcollege”	修改学院信息
getMajorList(HttpServletRequest request, intpage,intlimit,tringnoticename,HttpServletResponseresponse, Model model) url=”/ getmajor”	专业信息分页
addMajor(String majorName,String userid, Integer collegeid, HttpServletRequest request, HttpServletResponse response, Model model) url=”/ addmajor”	添加专业信息
getclass(HttpServletRequest request, intpage,intlimit,tringnoticename,HttpServletResponseresponse, Model model) url=”/ getclass”	班级信息分页
addcalss(String calssName,String userid, Integer majorid, HttpServletRequest request, HttpServletResponse response, Model model) url=”/ addclass”	添加班级信息
GetLoacduser(HttpServletRequestrequest,HttpServletResponse response, Model model) url=” loacduser”	加载用户下拉框
CurrContrller url=”/ curr	课程信息处理类	getcurrList(HttpServletRequest request, intpage,intlimit,tringnoticename,HttpServletResponseresponse, Model model) url=”/ getcurr”	课程信息分页
addcurr(String curriName,Integer semesterid,String introduce, String remarks, HttpServletRequest request, HttpServletResponse response, Model model)   url=”/ addcurri”	添加课程信息
GetLoacdcurr(HttpServletRequestrequest,HttpServletResponse response, Model model) url=”/ loacdcurr”	加载课程下拉框
getcourseList(HttpServletRequest request, intpage,intlimit,tringnoticename,HttpServletResponseresponse, Model model) url=”/ getcourse”	任课信息分页
getSemesterList(HttpServletRequest request, intpage,intlimit,tringnoticename,HttpServletResponseresponse, Model model) url=”/ getsemester”	学期信息分页
addcourseUser(Integer curriculumid,Integer teacherid,Integer classid, Stringremakes,HttpServletRequestrequest,HttpServletResponse response, Model model) url=”/ addcourse”	添加任课信息
GetLoacdcurr(HttpServletRequestrequest,HttpServletResponse response, Model model) url=”/ loacdcurr”	学期信息下拉框
GetLoacdsemester(HttpServletRequest request,Integer classid,HttpServletResponse response, Model model) url=”/ loacdseme”	根据班级获取课程

1. 1. 服务器设计与实现



图5.3 数据库图

本系统服务器部署于阿里云内，在电脑内下载navicat,在navicat中新建MySql连接,在链接属性中输入连接名，IP地址，端口，用户名，密码。如图所示：



1. 1.
      系统UI设计



图5.4系统登录页面图

用户登录后，首页左边包含用户登录判断权限后所能操作的信息管理，页面内显示日期的备注与记录、最新发布的公告信息与待处理的信息。如下图所示：



图5.6  系统管理图

图5.5 首页图

系统功能模块只允许管理员角色操作，功能包括：用户管理进行用户信息的按条件查询展示列表，对用户信息进行添加、修改、删除以及对用户状态的启用与禁用，角色管理是对角色信息添加、修改、删除，菜单管理是对菜单信息添加、修改与删除，角色权限管理是对角色进行条件查询，然后进行角色与菜单权限的授权与禁用，系统日志管理是查看系统各种日志信息以及删除。如下图所示：





基本信息管理模块允许管理员、院长、科长角色操作，功能包括公告管理与教师管理，公告信息管理进行公告信息的添加、修改与删除，教师信息管理进行教师信息、添加、修改、删除，以及对教师用户的状态进行开启与授权。如下图所示：



图5.7  基本管理图

学校管理模块允许管理员、院长、科长角色操作，功能包括学院管理、专业管理、班级管理，学院信息管理进行学院的添加、修改和删除，专业信息管理进行专业信息的添加、修改和删除，班级信息管理进行班级信息的添加、修改和删除。如下图所示：





图5.8 学校管理图

课程管理模块允许管理员、院长、科长、辅导员角色操作，功能包括学期管理、课程管理、任课管理，学期信息管理进行学期信息添加、修改、删除，课程信息管理进行课程信息的添加、修改、删除，任课管理是对授权教师与课程信息的绑定。如图所示：





图5.9  课程管理图

学生管理模块允许院长、科长、辅导员、任课教师角色操作，功能包括：学生信息管理是按照学院、专业、班级进行学生个人信息的汇总与统计，查询后业务员可对学生信息进行修改与删除，学生成绩管理是以学院、专业、班级以及课程对学生成绩信息的汇总与统计，查询后可查看详细信息，学生成绩评定是任课教师对任课班级内的学生进行打分与评价。如下图所示：

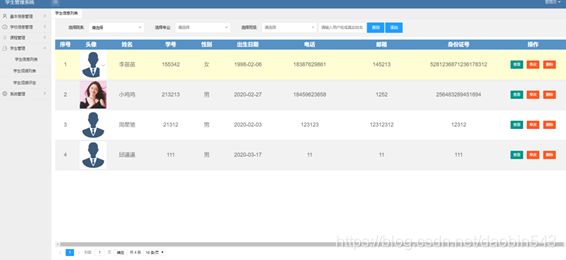

图5.10 学生信息管理图

学生登录系统后，可查看系统内管理员发出的公告信息，以及查看和修改自己的个人信息，能够按照学期查看个人的成绩信息。如下图所示：





图5.11 个人信息管理图
