SpringMVC运行流程

上一篇 << 下一篇 >>>DispatcherServlet执行原理分析

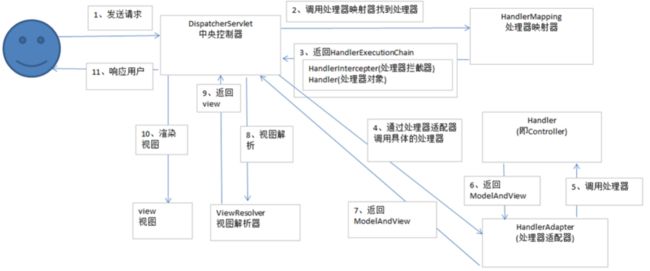

SpringMVC运行流程_第1张图片

⑴ 用户发送请求至前端控制器DispatcherServlet
⑵ DispatcherServlet收到请求调用HandlerMapping处理器映射器。
⑶ 处理器映射器根据请求url找到具体的处理器,生成处理器对象及处理器拦截器(如果有则生成)一并返回给DispatcherServlet。
⑷ DispatcherServlet通过HandlerAdapter处理器适配器调用处理器
⑸ 执行处理器(Controller,也叫后端控制器)。
⑹ Controller执行完成返回ModelAndView
⑺ HandlerAdapter将controller执行结果ModelAndView返回给DispatcherServlet
⑻ DispatcherServlet将ModelAndView传给ViewReslover视图解析器
⑼ ViewReslover解析后返回具体View
⑽ DispatcherServlet对View进行渲染视图(即将模型数据填充至视图中)。
⑾ DispatcherServlet响应用户。
