DeepEarth自定义图元的中心位置纠偏

DeepEarth为B/S的地图应用开发提供了非常完善的解决方案，对于不熟悉Silverlight的同学来说，在开发中难免遇到各种大大小小的问题，本篇借鉴于最近网上一个朋友给我发邮件提出的问题，详细介绍下在DeepEarth中开发自定义图元中，如何去处理中心位置偏差的问题。

对于熟悉Silverlight的同学来说是一件很简单的事情，所谓的偏差无非就是坐标的偏移，通过坐标偏移技术（TranslateTransform）就可以解决此问题。首先我们先看看DeepEarth中对于默认的圆形图元（PointControl）和线条(LineStringControl)的渲染。

  var dpoint1 = new PointControl()

{
    Location =  new Location { Latitude =  40.554000079631, Longitude =  116.05599966645 }
};
var dpoint2 =  new PointControl()
{
    Location =  new Location { Latitude =  38.92, Longitude =  121.62 }
};
var dpoint3 =  new PointControl()
{
    Location =  new Location { Latitude =  31.23, Longitude =  121.47 }
};
var dpoint4 =  new PointControl()
{
    Location =  new Location { Latitude =  29.57, Longitude =  106.55 }
};
geometryLayer.Add(dpoint1);
geometryLayer.Add(dpoint2);
geometryLayer.Add(dpoint3);
geometryLayer.Add(dpoint4);
var dline =  new LineStringControl
{
    Locations =  new ObservableCollection<Location>
    {
         new Location { Latitude =  40.554000079631, Longitude =  116.05599966645 },
         new Location { Latitude =  38.92, Longitude =  121.62 },
         new Location { Latitude =  31.23, Longitude =  121.47 },
         new Location { Latitude =  29.57, Longitude =  106.55 }
    }
};
geometryLayer.Add(dline);





  以上使用DeepEarth内脏的PointControl和LineStringControl可以正常的渲染图元点和线条，且线条的连线也处于图元点的中心。默认图元不具备标签功能，最终要实现图元下面显示标签功能，我们可以通过扩展Pointcontrol来实现。

[TemplatePart(Name =  " tbName ", Type =  typeof(TextBlock))]
public  class PointComponent : PointControl
{
     protected  TextBlock tbName;
     private  string nameValue =  string.Empty;

     public PointComponent( string name)
        :  base()
    {
        DefaultStyleKey =  typeof(PointComponent);
         this.Style = Application.Current.Resources[ " PointStyle "]  as Style;
         this.nameValue = name;
    }

     public  override  void OnApplyTemplate()
    {
         base.OnApplyTemplate();
         this.tbName = GetTemplateChild( " tbName ")  as TextBlock;
         this.tbName.Text = nameValue;
    }

}

  以上扩展控件（PointComponent）通过继承PointControl实现，其引用了样式PointStyle来定制控件呈现的外观。样式代码如下：

< Style  TargetType ="app:PointComponent"  x:Key ="PointStyle" >
     < Setter  Property ="Template" >
         < Setter.Value >
             < ControlTemplate  TargetType ="app:PointComponent" >
                 < Grid >
                     < Grid.RenderTransform >
                         < CompositeTransform  x:Name ="PART_CompositeTransform"   />
                     </ Grid.RenderTransform >
                     < Grid.RowDefinitions >
                         < RowDefinition  Height ="20" />
                         < RowDefinition ></ RowDefinition >
                     </ Grid.RowDefinitions >
                     < Ellipse  Grid.Row ="0"  Height ="16"  Width ="16"  Fill ="Yellow"  Stroke ="RoyalBlue"  StrokeThickness ="2"  HorizontalAlignment ="Center"  VerticalAlignment ="Center" />
                     < TextBlock  Text ="测试"  Grid.Row ="1"  x:Name ="tbName" />
                 </ Grid >
             </ ControlTemplate >
         </ Setter.Value >
     </ Setter >

</Style>



此时就可以使用扩展的控件进行图元渲染了，下面模拟坐标对扩展控件进行测试。

//北京

var point1 =  new PointComponent( " 北京 ")
{
    Location =  new Location { Latitude =  40.554000079631, Longitude =  116.05599966645 }
};

// 大连
var point2 =  new PointComponent( " 大连 ")
{
    Location =  new Location { Latitude =  38.92, Longitude =  121.62 }
};

// 上海
var point3 =  new PointComponent( " 上海 ")
{
    Location =  new Location { Latitude =  31.23, Longitude =  121.47 }
};

// 重庆
var point4 =  new PointComponent( " 重庆 ")
{
    Location =  new Location { Latitude =  29.57, Longitude =  106.55 }
};
geometryLayer.Add(point1);
geometryLayer.Add(point2);
geometryLayer.Add(point3);
geometryLayer.Add(point4);

var line =  new LineStringControl
{
    Locations =  new ObservableCollection<Location>
    {
         new Location { Latitude =  40.554000079631, Longitude =  116.05599966645 },
         new Location { Latitude =  38.92, Longitude =  121.62 },
         new Location { Latitude =  31.23, Longitude =  121.47 },
         new Location { Latitude =  29.57, Longitude =  106.55 }
    }
};

geometryLayer.Add(line);



仔细观察上图可发现，线条所连接的点并非是图元点的中心，而是整个扩展控件的中心，于此我们需要多扩展控件的位置进行适当的调整，以适应线条连接在圆形图元点的中心位置。PS：要处理这个位置偏差其实是很简单的事情，直接使用Silverlight的偏移技术（TranslateTransform）就搞定，不知为什么，会有那么多的同学提问如何解决。

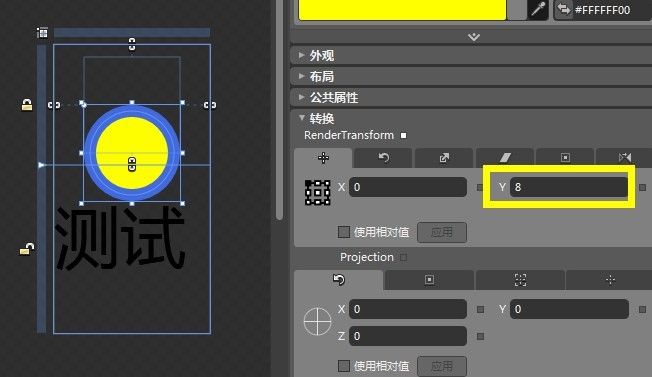

可以通过工具Microsoft Expression Blend，合理调整扩展控件（PointComponent）的样式中圆形图元的偏移值，达到线条的链接指向扩展控件的圆形图元中心点。





调整的后的控件样式和最终效果图如下：

<Style TargetType="app:PointComponent" x:Key="PointStyle">

     < Setter  Property ="Template" >
         < Setter.Value >
             < ControlTemplate  TargetType ="app:PointComponent" >
                 < Grid >
                     < Grid.RenderTransform >
                         < CompositeTransform  x:Name ="PART_CompositeTransform"   />
                     </ Grid.RenderTransform >
                     < Grid.RowDefinitions >
                         < RowDefinition  Height ="20" />
                         < RowDefinition ></ RowDefinition >
                     </ Grid.RowDefinitions >
                     < Ellipse  Grid.Row ="0"  Height ="16"  Width ="16"  Fill ="Yellow"  Stroke ="RoyalBlue"  StrokeThickness ="2"  HorizontalAlignment ="Center"  VerticalAlignment ="Center" >
                         < Ellipse.RenderTransform >
                             < TranslateTransform  X ="0"  Y ="8" ></ TranslateTransform >
                         </ Ellipse.RenderTransform >
                     </ Ellipse >
                     < TextBlock  Text ="测试"  Grid.Row ="1"  x:Name ="tbName" >
                             < TextBlock.RenderTransform >
                                 < TranslateTransform  X ="0"  Y ="4" ></ TranslateTransform >
                             </ TextBlock.RenderTransform >
                     </ TextBlock >
                 </ Grid >
             </ ControlTemplate >
         </ Setter.Value >
     </ Setter >

</Style>
