我用四种方式实现某场所码箭头动画（css3+canvas+svg+js）讲解超详细

大家好！我是猫小白，本期给大家带来一个简单的实战demo，希望大家食用得开心，有收获。

==首先声明：此demo存粹为了学习其中的动画知识，请不要用于真实的场景，否则被JC叔叔抓起包吃包住就不应该了瑟！==
此项目基于==成都天府健康通==，其它地区的场所码不知道是否有类似的动画，如果没有也没关系，可以学习下是如何实现的。

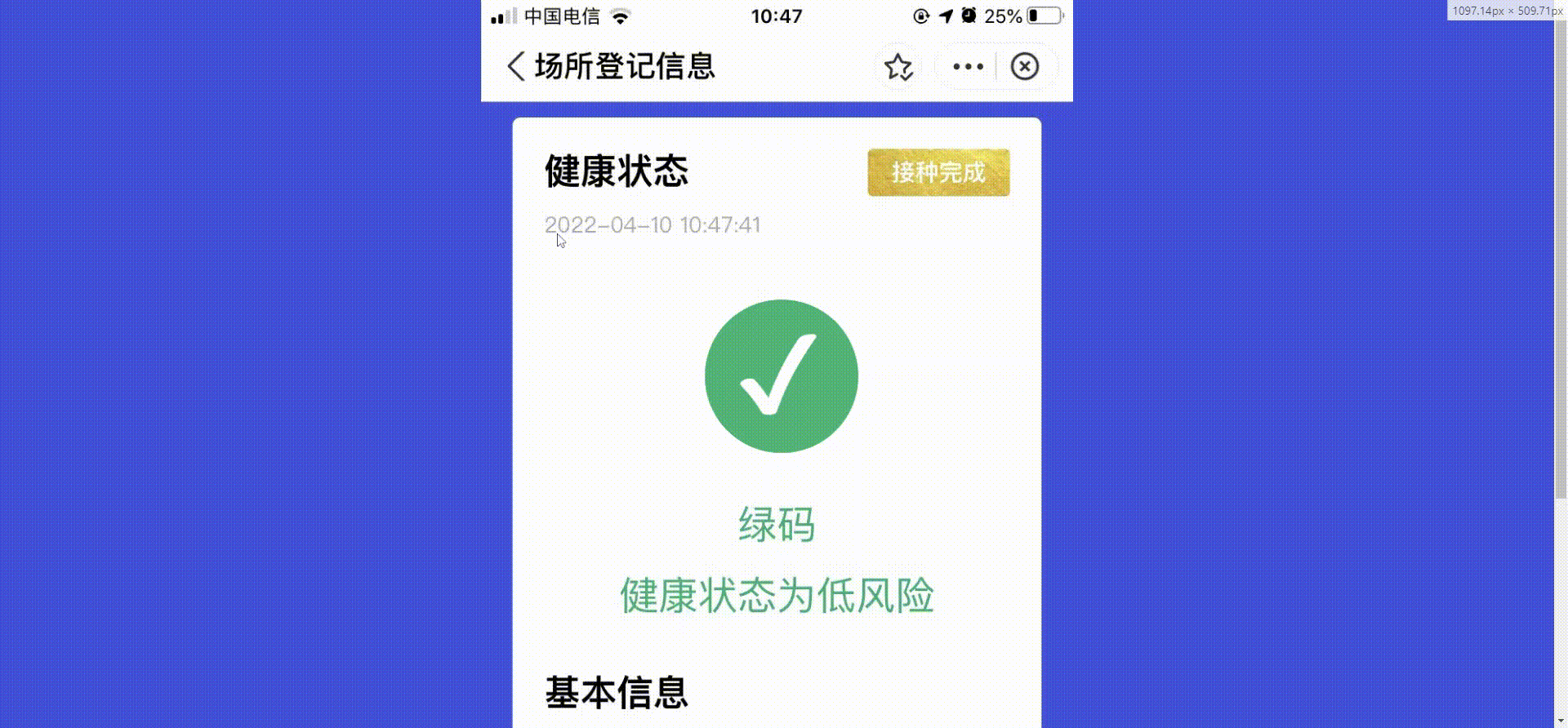

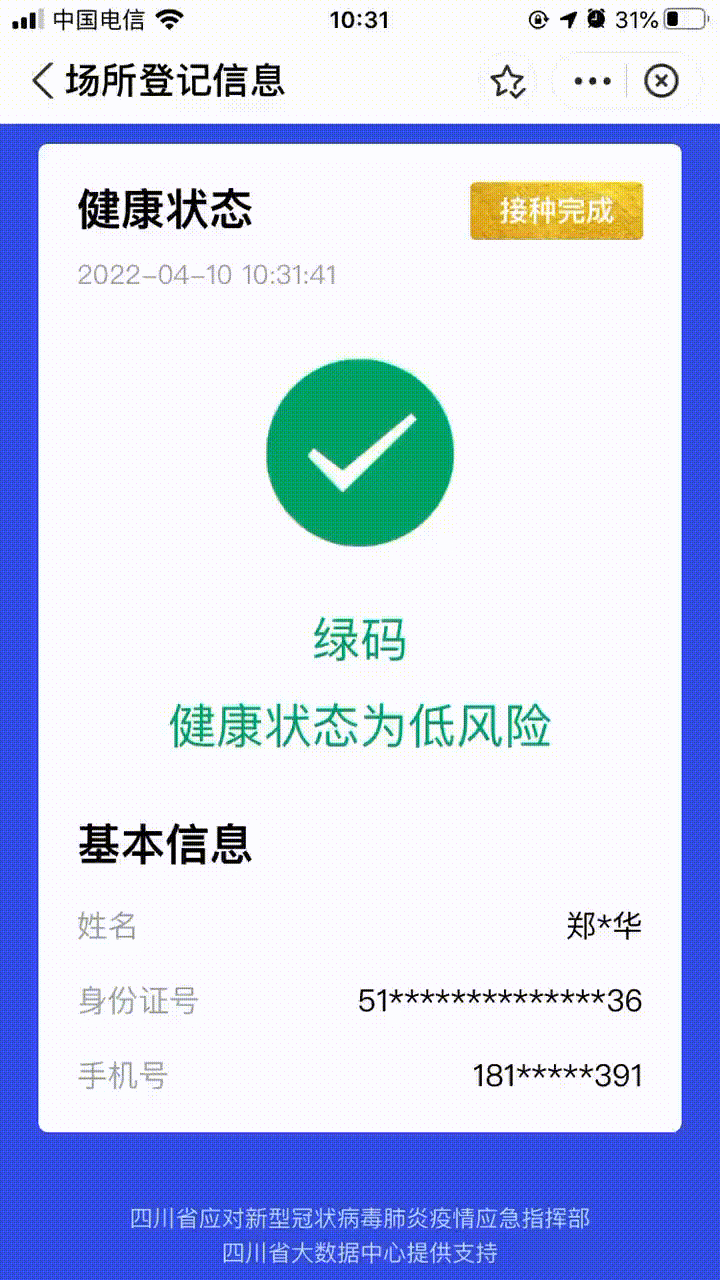

为啥子要做这个呢？那是因为有一天我出去买菜，回来保安叔叔恩是要我扫一下场所码，作为一个5星好公民，肯定是非常配合的掏出手机开始扫 。叮~，屏幕上出现一个不挺放大缩小的箭头。我就想，要不用代码来实现一下这个动画吧。

于是就有了这篇文章，我一共是实现了4种方法：

1. 第一种，css，零js代码（最简单）
2. 第二种，svg，零js代码 (较简单）
3. 第三种，js+dom (较复杂)
4. 第四种，js+canvas (较复杂)

全文源码地址：点击跳转到github，可以拉下来亲操练操练，顺便给一个start!

接下来，我们一个一个来分析如何实现的。

准备工作

首先我们假装出去买个菜（未解封的同胞除外例如上海的朋友），回来的时候去保安那里故作镇定，连贯的掏出手机打开天府健康通（成都的哈）扫一下，然后给保安亮一下，不退出界面，淡定回家。

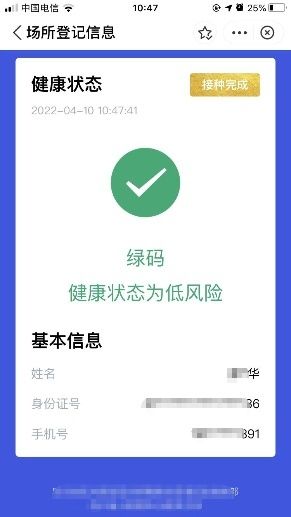

回到家后，拿出手机，打开刚刚的界面，截一个图：

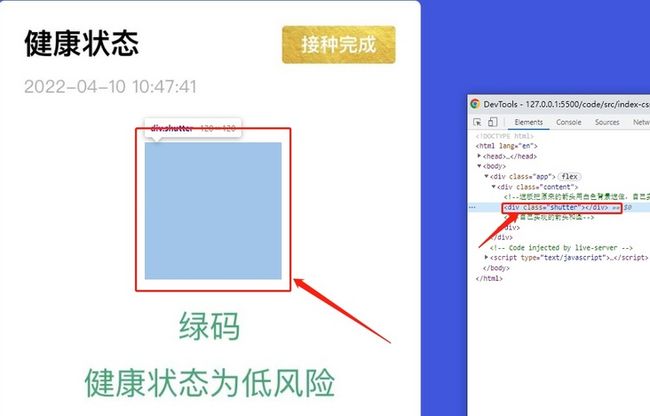

加入html中，作为div容器的背景图片，然后我们创建一个白色的框把中间的圆圈和勾遮住，因为我们要自己实现其中的动画效果。
实现效果如下：

遮板的css代码：

/**遮板**/
.shutter {
  position: absolute;
  display: block;
  width: 120px;
  height: 120px;
  background-color: #fff;
  top: 206px;
  left: 150px;
}

核心html代码结构如下，：

只是列举关键的代码，完整代码请到github仓库查看。
准备工作完成，开始正片！

第一种，css，零js代码

使用css3的animation动画，可以很容易实现这样的效果，不用一行js代码。单关键是要看明白我们目标动画是由哪些部分组成的，动画是怎么变化的。所以先再次看看这个gif，注意其中动画部分：

不难发现：

• 圆圈是由小到大，再由大到小
• 内圈放大到一定程度时，外圈（扩散部分）出现，并且半径不停增大，当内圈放到最大时，扩散圈消失
• 内部的勾也会一起放大缩小，频率和内圈相同
  根据上面的规律，我们先实现一个内圈（绿色圈部分）

内部圈css代码：

/**内部圆圈**/
.circle {
  position: absolute;
  z-index: 9;
  width: var(--circle-size);
  height: var(--circle-size);
  top: 218px;
  left: 165px;
  background-color: var(--theme-green);
  /* background-color: red; */
  border-radius: 45px;
  animation: circleMove 0.7s alternate infinite cubic-bezier(1, 1, 1, 1);
}

--circle-size、--theme-green是我们在开头定义的变量，方便后续使用。

:root {
  --theme-green: #4ba776; /**主题绿色**/
  --circle-size: 90px; /**圆圈大小 宽高一样**/
}

内部圈画好了，还差一个白色的"√"，为了简单我直接使用了"√"这个字符串，加入伪类元素的content中。你们也可以用图片或者svg。
"√"的css代码如下：

/**内部的勾，使用`.circle`的`before`伪类**/
.circle::before {
  z-index: 2;//z-index要比外圈（阔散圈）大，否则要被背景覆盖
  position: absolute;
  display: block;
  content: "✔";
  font-size: 63px;
  color: #fff;
  left: 18px;
  top: -1px;
}

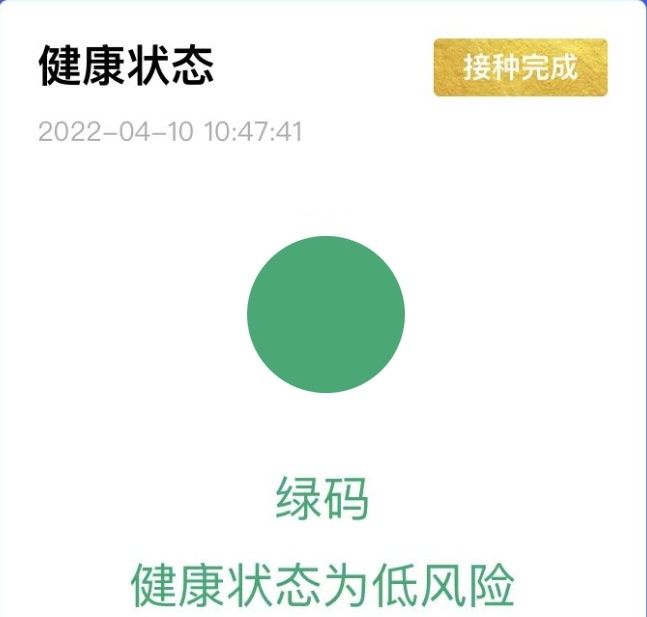

让我们预览下现在的效果：

哟也~看起来是那么回事了。

现在我们按照内圈相同的颜色和大小，画一个外部圈（扩散圈）。
参考上面的"√"的实现，我们用after伪类来实现：

/**动画时外部渐变圈*/
.circle::after {
  z-index: 1;//z-index要比内部的勾小，否则要覆盖掉勾
  position: absolute;
  display: block;
  content: "";
  width: calc(var(--circle-size));
  height: calc(var(--circle-size));
  box-sizing: border-box;
  border-radius: 50%;
  background-color: #4ba776;
  transform: scale(1.2);
  /**外圈动画 一轮时间是内圈的2倍 内部圈放大0.7s+缩小0.7s=1.4s  infinite无限重复**/
  /* animation: outCircleMove 1.4s infinite cubic-bezier(1, 1, 1, 1); */
}

内圈加入放大缩小动画，在.circle中计入animation

/**内部圆圈**/
.circle {
  position: absolute;
  z-index: 9;
  width: var(--circle-size);
  height: var(--circle-size);
  top: 218px;
  left: 165px;
  background-color: var(--theme-green);
  /* background-color: red; */
  border-radius: 45px;
  /*加入放大缩小动画  alternate：轮流播放，放大再放小  infinite：无限播放  ease-in-out：变化函数*/
  animation: circleMove 0.7s alternate infinite ease-in-out;
}
/**定义放大缩小动画,最大放大到1.2倍**/
@keyframes circleMove {
  0% {
    transform: scale(1);
  }
  100% {
    transform: scale(1.2);
  }
}

解读：时间设置为0.7s，我们定义了circleMove 动画，意思是在0秒的时候圆圈保持1倍大小，在0.1~0.7s圆圈逐渐变为1.2倍大小。变化的快慢是由animation-timing-function参数决定的，文中设置的ease-in-out是进入和退出较慢，中间速度较快的一种变化曲线。

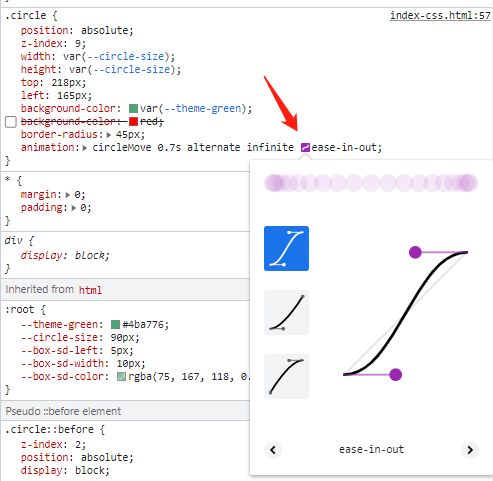

我们可以打开开发者工具，点击animation属性的曲线图标，查看和选择想要的动画曲线

好内圈动画已经完成，我们来看下效果：

perfect！现在我们加入外圈动画，让我们回顾一下：外圈动画是要在内圈放大到一定时间外圈才出现，我们暂定1/5,也就是20%的时候显示并且开始放大（放大对应属性：scale）；放大后外圈会越来越便透明，直到内圈放到最大，此时完全透明，感觉像是扩散的效果（透明对应属性：opacity）。
知道这些后，我们设置外圈动画如下：
/*动画时外部渐变圈/

.circle::after {
  z-index: 1;
  position: absolute;
  display: block;
  content: "";
  width: calc(var(--circle-size));
  height: calc(var(--circle-size));
  box-sizing: border-box;
  border-radius: 50%;
  background-color: #4ba776;
  /**外圈动画 一轮时间是内圈的2倍 内部圈放大0.7s+缩小0.7s=1.4s  infinite无限重复**/
  animation: outCircleMove 1.4s infinite ease-in-out;
}
/**定义扩散圈的放大缩小动画**/
@keyframes outCircleMove {
  /**0%~50% 0s~ 0.7s前的时间 此时内圈放大，扩散圈等待时机出现**/
  0% {
    opacity: 0;
  }
  /**10% 此时内圈已经放大一段时间， 扩散全显示opacity设为1，倍率为1 **/
  10% {
    opacity: 1;
    transform: scale(1);
  }
  /**50%到100%是动画0.7s~1.4s的时间 此时内圈缩小，扩散圈变为1.3倍，但是透明度设为0**/
  50%,
  100% {
    transform: scale(1.3);
    opacity: 0;
  }
}

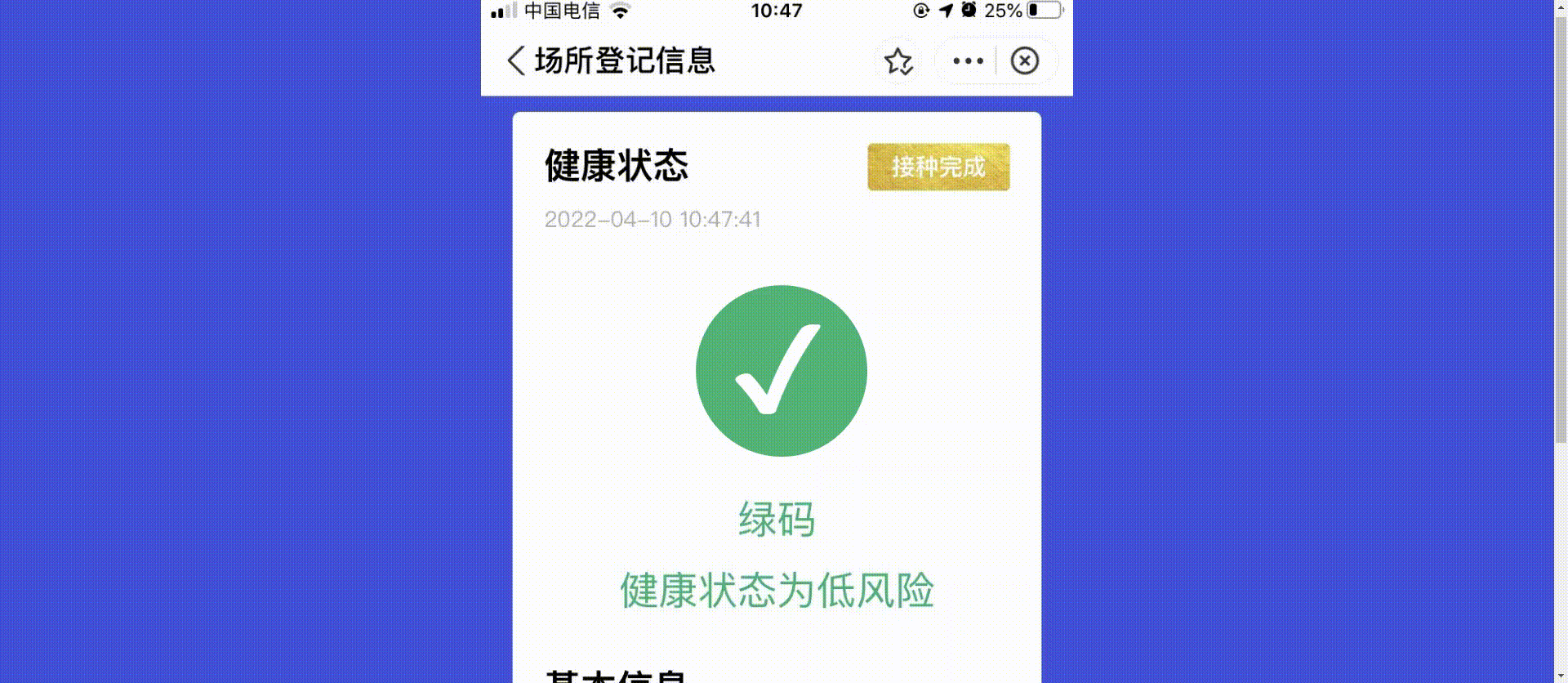

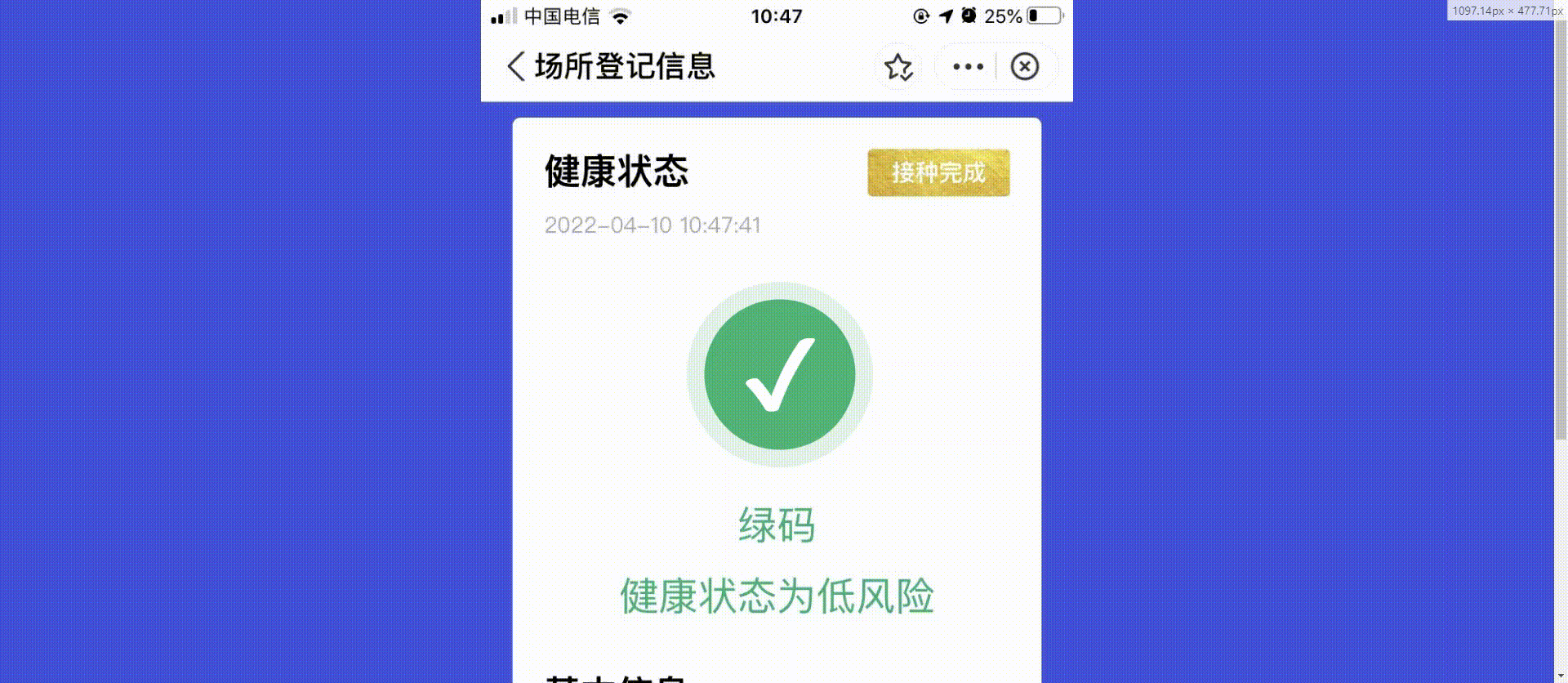

至此就大功告成了，看下效果：

第二种，svg，零js代码 (较简单）

上面了利用css3的动画属性，操作起来非常简单。现在介绍一种用svg动画的方式实现相同的效果。我们知道svg也是有比较丰富的动画特性支持。
我们简单列举一下svg实现动画的几种方法：

1.set

set元素是SVG动画元素中最简单的元素。在经过特定时间间隔后，它只是将属性设置为特定值。因此，形状不会连续进行动画处理，而只是更改属性值一次。

2.animate

元素通常放置到一个SVG图像元素里面，用来定义这个图像元素的某个属性的动画变化过程。

3.animateMotion

元素也是放置一个图像元素里面，它可以引用一个事先定义好的动画路径，让图像元素按路径定义的方式运动。

4.animateTransform

动画上一个目标元素变换属性，从而使动画控制平移，缩放，旋转或倾斜。
简单了解过后，我们今天主要用animate来实现动画。

首先，我们还是拿出上面的基础布局，祖传代码（背景+遮罩）

基本框架的样式和上一节css动画的样式相同，就不重复粘贴了。

然后我们画一个圆和勾，也就是内部的部分；svg中画圆是用,于是我们有这样的代码:

效果如下：

继续添加中间的白色"√"。为了简介，我们用文字标签：
添加后的代码如下：

添加文字后效果如下：

好了，内圈添加好了，我们再添加一个外圈（扩散圈），还是用，大小和位置都和内圈一模一样，这里就不粘贴代码了。

现在来添加动画，根据上一章节的css3动画，我们需要不挺的放大缩小内圈的大小。所以我们通过动画改编圆的半径就ok了。上面介绍了标签可以动态改变某一属，这里的属性就是半径R:

...其它代码




...其它代码

实现效果：

完美!看起来就是那么回事，后面的步骤其实都是依葫芦画瓢。
添加内部"√"的动画，用改变font-size。

  ✔


添加后效果我们来看下：

最后，我们添加扩散效果。扩散效果其实分两步，第一步是放大半径，另一步是从不透明到透明的过程。所以我们用改变半径的同时，改变它的透明度。

...其它代码







...其它代码

最终效果如下：

第三种，js+dom (较复杂)

前面都是通过css或者svg自带特性完成的动画效果，下面这种是通过js动态改变圆圈div大小实现的，较为复杂，理解起来需要一定的js基础，在做项目优先选择css3，我们一起来看下是如何实现的。
首先，我们还是拿出上面的基础布局，添加内外圈的div和布局。
关键css部分：

/**外部圆圈**/
.circle,
.outCircle {
  z-index: 1;
  position: absolute;
  width: var(--circle-size);
  height: var(--circle-size);
  top: 218px;
  left: 165px;
  background-color: var(--theme-green);
  /* background-color: red; */
  border-radius: 45px;
}
/**内部的勾**/
.circle::before {
  position: absolute;
  display: block;
  content: "✔";
  font-size: 63px;
  color: #fff;
  left: 18px;
  top: -1px;
}

html部分：

至此，元素已经画好了，就差动画部分了，简单分析一波：
内圈需要逐渐放大再逐渐放小，我们用一个变量size_inner来代表放大缩小的倍数，STEP_INNER代表内圈递增或者递减的步长，最终设置到style上的transform属性。
外圈也需要有一个放大过程，且放大的速度比内圈快，我们用size_outer来代表放大倍数，STEP_OUT代表外圈递增步长。
外圈需要一个透明度逐渐小的值opacity_out ，透明度变化的步长用OPA_STEP代替，最终设置style上的opacity属性。
动画是持续不断的，所以我们需要不停的执行，先暂时采用setInterval函数；
放大到一定倍数然后再缩小，最大倍数我们用MAX_SCALE常量代表，如果递增到最大然后STEP_INNER设置为负数，意味着开始缩小。

最终的源代码如下：

因篇幅有限，不逐一解释各行代码的含义，有不理解的可以私聊我。
最终效果：

众所周知，因为浏览器的eventloop机制，setInterval往往并不能按照设置的时间执行，在稍微复杂一些的页面中会出现卡顿。固可采用requestAnimationFrameapi代替。
代码如下：

第四种，js+canvas (较复杂)

经过上面章节的洗礼，canvas版本和js+dom版本非常相似，唯一的不同就是绘画圆或者文字的api不同。
我们分析下要点：

1. 需要在画布上用arcapi绘制2个圆，一个内圈一个外圈，并且不停改变圆圈的大小或透明度。
2. 需要用fillText绘制一个✔字样，并且改变字体大小。
3. 需要不停执行绘制函数，这里使用流畅的requestAnimationFrameapi。
4. 每次绘制前，需清空画布clearRect。
   其实原理和第三种差不多，都需要用变量记录内部圈变化的大小，到最大值后方向递减。外部圈是需要等到内圈放大到一定倍数（1.1）倍，才显示出来，并且放大速度要比内圈快，随着外圈变大，透明度逐渐减小到0。

我想第四种和第三种其实都有这样的逻辑，为此我花了一点事件把这个动作进行了封装，采用了一种订阅发布模式来实现。
为了大家浏览我这篇文章的同时，除了能学习到动画知识，也能学习到一些其它的比较重要的js知识。大家应该了解或者听过js的各种模式，什么工厂模式、单列模式、观察者模式、发布订阅模式等等，都是学习到了理论知识。今天我就用这个例子介绍下发布订阅模式是如何在实践中使用的。

刚我们分析了canvas实现的方式和js+dom的方式，这两种方式都需要用变量来记录一个值（这里是放大倍数），而且每次执行渲染函数时都要递增一个常量值（成为步长），到达某个最大值（比如1.3倍大小）后开始反向递减（步长乘以-1），然后递减到最初值（1倍大小）。同时还有一个细节，当内圈递增到一定倍数（比如1.1倍）要让外圈开始加入动画，当内圈递增到最大时，外圈要消失（透明度设置为0）

基于这个分析，我们得出封装的类需要设计成这样：

/***
 * 放大缩小数字变化类
 * 根据放大缩小初始值和步长等递增
 * 提供到达某一数值时的回调
 * @params {Number} from 数字初始值
 * @params {Number} to 数字最大值
 * @params {Number} step 数字步长
 * @params {Array} dingNums 达到dingNums的区间触发回调 只再放大轮回触发
 */
export default class MoveCrycle {
  constructor({ from = 0, to = 100, step = 1, dingNums = [] }) {
    this.from = from;
    this.to = to;
    this.step = step;
    this.dingNums = dingNums;

    this.currValue = this.from;
    this._turnNum = 0; //放大缩小轮次 一次放大一次缩小为一轮
    this._event = {
      onchange: [], //每一次变化触发的回调
      onlarge: [], //每次到最大值触发的回调
      onsmall: [], //每次到最小值触发的回调
      onding: [], //每次到dingNums区间值时触发的回调
    };
    this._init();
  }
  _init() {
    //注册放大事件
    //记录轮次 每次放大+1
    this.on("onlarge", function turn() {
      this._turnNum++;
    });
  }
  //开始滚动数字
  jump() {
    if (this.step > 0) {
      //放大过程
      if (this.currValue <= this.to) {
        //递增过程中
        this.currValue += this.step;
        //判断是否在dingNums区间
        if (
          this.currValue >= this.dingNums[0] &&
          this.currValue <= this.dingNums[1]
        ) {
          this._emit("onding", this.currValue, this._turnNum);
        }
      } else {
        this._emit("onsmall", this.currValue);
        this.currValue = this.to;
        this.step *= -1;
      }
    } else {
      //缩小过程
      if (this.currValue > this.from) {
        this.currValue += this.step;
      } else {
        //缩到初始值了 重新放大
        this.step *= -1;
        this.currValue = this.from;
        this._emit("onlarge", this.currValue);
      }
    }
    this._emit("onchange", this.currValue, this.step > 0, this._turnNum);
  }
  //触发事件函数
  _emit(type, ...args) {
    //触发每次变动函数
    this._event[type].forEach((f) => {
      try {
        f.apply({}, args);
      } catch (e) {
        console.error(e);
      }
    });
  }

  //注册回调
  on(type, func) {
    if (
      this._event[type] &&
      !this._event[type].filter((f) => f === func).length
    ) {
      this._event[type].push(func);
    }
  }
  //注销回调
  off(type, func) {
    if (this._event[type]) {
      this._event[type] = this._event[type].filter((f) => f !== func);
    }
  }
}

一看比较长，别急慢慢分析：

1. constructor部分就是接收入参，没有什么好说的。需要注意的是this._init(),初始化时自己也注册一个onlarge事件，来记录每次轮回的次数_turnNum。
2. jump是核心代码，主要管理每一次被执行时的递增或递减状态，同时通过this.emit()函数触发响应的回调事件。放大过程中判断是否到达dingNums的区间，如果在其中则不停触发onding事件，当到达最大值时触发onsmall事件代表即将变小，同时this.step *= -1步长取反方向值。到达最小值时触发onlarge事件，代表即将增大，同时this.step *= -1步长取反方向值。jump函数并没有这个类中进行递归调用，是因为把这个调用权交给使用者会更加灵活，后面会介绍如何调用。
3. _emit函数是触发事件的控制中心，根据传入的type类型找到事件对象中对应的函数数组，遍历执行。用try{} catch(e){}是为了避免在某个回调函数中出错而影响了其它回调函数正常执行。
4. on和off顾名思义，就是注册和注销回调的入口。on函数把传入的事件类型和函数加入对应的数组中，如果重复添加同一个函数是无效的。off函数接收事件类型和函数，然后数组中过滤掉。这里留给你想像一下，如果用匿名函数注册的事件能取消掉吗？

好了，MoveCrycle类封装好了，回到我们的主题，看下如何在这个箭头动画中使用。

HTML部分

script部分

引入MoveCrycle类，初始化

import MoveCrycle from "./js/MoveCrycle.js";

let cavas = document.getElementById("canvas");
var ctx = cavas.getContext("2d");
//定义的一些常量和变量下面会用到
const R_SMALL = 45;//内圈初始大小
...省略部分代码

//看着里！！！！初始化封装的类
let move = new MoveCrycle({
  from: R_SMALL, //初始值
  to: R_SMALL * 1.35, //最大1.35倍
  step: 0.3, //步长
  dingNums: [R_SMALL * 1.1, R_SMALL * 1.35], //外圈开始出现的区间内圈的1.1倍到1.35倍
});
...

注册onchange事件，监听每一次变化，然后渲染画布

//注册数值变化事件，每次变化获取值渲染
move.on("onchange", (value, step) => {
  //绘制内圆
  clear(); //清空画布
  //绘制内圈
  drawInnerCircle(value);
  //绘制外圈
  drawOutCircle();
  //文字放在最后，不然会被上面的圆属性fillStyle覆盖
  drawText(value);
});

注册onding事件，控制外圈的变大，透明度减小

//再设定的区间触发事件，控制外圈的变大，透明度减小
move.on("onding", (value) => {
  r_out += R_OUT_STEP; //外圈变大
  opa -= OPA_STEP; //外圈变大的同时透明度减小
});

注册onlarge事件，控制外圈

//动画圈开始变大控制外圈
move.on("onlarge", (value) => {
  opa = 1; //开始变大，透明度为1
  r_out = 45; //外部开始变大时半径回复到初始值
});

注册onsmall事件，控制外圈透明度为0

move.on("onsmall", (value) => {
  //控制外圈光环-隐藏
  opa = 0;
});

绘制内圈、外圈、文字函数

//绘制内圆
function drawInnerCircle(val) {
  ctx.beginPath();
  ctx.arc(SIZE / 2, SIZE / 2, val, 0, 2 * Math.PI);
  ctx.fillStyle = `rgba(${COLOR}, 1)`;
  ctx.fill();
}
//绘制外圈圆 变大的同时透明度下降
function drawOutCircle() {
  ctx.beginPath();
  ctx.arc(SIZE / 2, SIZE / 2, r_out, 0, 2 * Math.PI);
  ctx.fillStyle = `rgba(${COLOR}, ${opa})`;
  ctx.fill();
}
//放大字体 大小随内圈一起变化
function drawText(val) {
  //font放大倍数和内圈一样
  ctx.font = (val / R_SMALL) * 60 + "px Arial";
  ctx.textBaseline = "center"; //设置字体底线居中
  ctx.textAlign = "center"; //设置字体对齐方式居中
  ctx.fillStyle = `rgba(255,255,255,1)`;
  ctx.fillText("✔", 70, 90);
}

清除画布

//清除画布
function clear() {
  ctx.clearRect(0, 0, SIZE, SIZE);
}

循环递归函数

//循环递归函数
(function start() {
  move.jump(); //开始执行
  requestAnimationFrame(() => {
    start();
  });
})

script部分完整代码：

以上。
完整代码可以到我的github仓库获取！
各位大佬，不要忘了给我点赞+评论+收藏 。
