8253计数器/定时器实验

实验题目一：完成计时功能（定时灯的亮灭）

题目：编程实现LED灯每隔5秒明暗交替（即LED亮5秒后暗5秒，往复交替）。

分析：

1. 1. 由交替往复可得知使用工作方式3进行
2. 2. 由方式3的OUT波形可知，要想实现5秒亮灭的转换，需要实现输出周期为10秒（OUT方波5秒为高电平，5秒为低电平）
3. 3. 要实现输出周期为10秒（0.1Hz）的方波，需要计数5M Hz / 0.1Hz = 5*106 Hz / 0.1Hz = 5*107 = 50,000,000次。由于每个计数通道最多可以计数65,536次，因此必须采用计数通道级联使用。

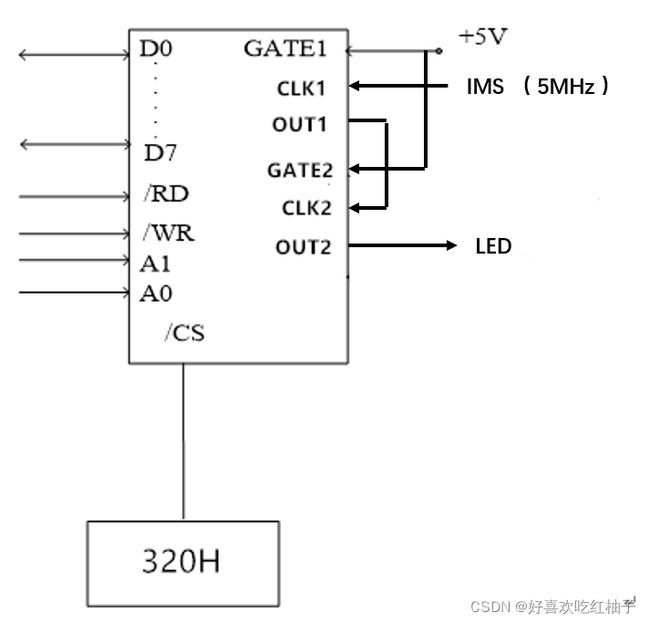

4. 4. 级联即使用通道一先计算5000次，再使用通道2计算1000次，相当于双重for循环，则可实现50000次的计数操作

代码：

CODE  SEGMENT
 ASSUME  CS : CODE
; 通道1初始化，先高后低，方式3，二进制计数
START: MOV  AL , 01110110B
    MOV  DX , 323h
    OUT  DX , AL

; 通道2初始化，先高后低，方式3，二进制计数
MOV  AL , 10110110B
    MOV  DX , 323h
    OUT  DX , AL

AGAIN: MOV  AX , 50000 ;通道1初值50000，OUT1输出信号周期为0.01秒
    MOV  DX , 321H
    OUT  DX , AL
    MOV  AL , AH
    OUT  DX , AL

MOV  AX , 1000 ; 通道2送初值1000，OUT2输出方波周期为10秒
    MOV  DX , 322H    ; 10秒方波=5秒高电平+5秒低电平
    OUT  DX , AL
    MOV AL , AH
    OUT  DX , AL

JMP  AGAIN

CODE  ENDS
END  START



实验题目二：完成计数器功能（输入固定个数的单脉冲信号实现灯的亮灭）

题目：

8253 的端口地址范围为300H—303H，计数通道1的GATE1引脚连接 +5V电源， CLK1引脚连接单脉冲按钮，每按下一次按钮就输入一个单脉冲信号，OUT1引脚连接发光二极管 L0。要求：编写完整汇编语言程序，实现每按5次单脉冲按钮，改变1次发光二极管的亮灭。

分析：

1. 1. 使用工作方式3完成循环往复的灯亮灭操作
2. 2. 由于接收到的是随机的单脉冲信号，不是有准确时间规律的信号，因此8053完成的是计数功能，而不是计时功能
3. 3. 计数5次改变1次灯的亮灭，则设置计数初值为10次

代码：
