【论文笔记】《Frustum PointNets for 3D Object Detection from RGB-D Data》

【论文笔记】《Frustum PointNets for 3D Object Detection from RGB-D Data》

【论文笔记】读论文期间必要的提炼和笔记还是必要的~用博客的形式记录自己学习的日常，如果你也觉得这篇笔记对你有那么点用处，我会觉得很开心哦（^ - ^）如需转载，请注明出处。

原文链接：[https://arxiv.org/abs/1711.08488]

本文解决的问题：

室内和室外场景中RGB-D数据的三维物体检测。在大规模场景中如何有效定位目标对象。

创新点概括：

1，提出了一种基于RGB-D数据的3D对象检测新框架，称为Frustum PointNets.
2，Frustum PointNet 按照降维原理缩小搜索空间：利用成熟的2D物体探测器。通过图像检测器中的2D bounding box 中获取3D bounding frustum. 在每个3D frustum 的3D 空间中，使用PointNets 的两个变体连续执行的对象实例分割和非模态边框回归。
3，Frustum PointNet 更加3D-centric ，将深度图加到3D point Cloud 中并用3D手段处理，更好的利用三维空间的几何拓扑结构。

【摘要】

背景介绍：室内和室外场景中RGB-D数据的三维物体检测。传统方法侧重于图像(images) 或 3D体素(3D voxels)，往往模糊了自然的三维模式和三维数据的不变性，本文直接用RGB-D扫描的结果在原始点云中操作。
目标问题： 在大规模场景中如何有效定位目标对象。
改进结果： 2D + 3D 。成熟的2D对象检测技术，加上，先进的3D深度学习目标对象定位。直接在3D点云中进行操作。
实验情况： 即使是小物体，也可以实现高效率，高召回率。无论在稀疏矩阵或稠密矩阵下，都可以精确预估3D边界框。（事实上，小物体，稀疏矩阵效相对都不太好）

【介绍与总结】

技术背景： 2D图像理解任务取得了很大进步；随着移动端3D传感器的发展，3D数据更容易获取。
现有问题： 如何有效的在三维空间中定位物体对象。
现有解决方法： 将3D点云转换成images 通过投影或者立体网格，然后再运用到卷积网络上。
提出问题假设： 不将3D数据转换为其他形式，而直接在3D点云数据中操作。（PointNets)

【相关工作】

本领域经典内容/先进方法介绍：
3D Object Detection from RGB-D Data:
基于前视图、鸟瞰图、3D的方法。以往基于点坐标和直方图以及简单的完全连接网络来回归3D盒子的位置和姿势，本文的PointNets更加灵活有效。
Deep Learning on Point Clouds:
大多数现有论文提出在特征学习前将点云转化为图像或体积形式。
同方向论文讨论：
PointNets(该文前身) PointNets ++

【解释网络】

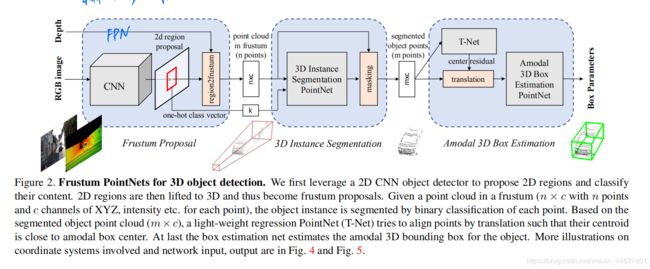

2D——>锥体——>椎体中的点云实例分割——>3D框的回归
首先利用2D CNN 物体探测器提出的2D区域并对其内容进行分类。然后从2D图中根据相机原有的投影矩阵，提取出预测的3D平截头体。在给定的截锥体中（nc n个点，c个通道xyz，及每个点的强度）通过每个点的二元分类来对对象实例进行分类。基于分割后的对象点云（mc）运用轻量级回归PointNet(T-Net)通过平移对齐点，使它们的之心接近amodal box center 。最后，用盒估计网估计对象的amodal 3D边界框。

图4.点云的坐标系。 人工点（黑点）显示为（a）默认摄像机坐标; （b）将截头锥体旋转到中心视图后的平截头坐标（第4.1节）; （c）掩饰与原点处物点的质心的坐标（第4.2节）; （d）由T-Net预测的物体坐标（第4.3节）

边界框中心 = 掩膜的中心 + T-Net的残差 + 边界框估计网络的中心残差。

【多任务Losses】

Lc1-reg 用于T-NET , Lc2-reg 用于框中心的回归预测 ， Lh-cls和Lh-reg是航向角预测的损失，而Ls-cls和Ls-reg是box尺寸。
Softmax用于所有分类任务，smooth-l1（huber）损失用于所有 回归 情况。
Corner Loss for Joint Optimization of Box Parameters

首先构造NS*NH个不同size,heading angle的anchor boxes。然后将anchor boxes转换到estimated box center。 我们将anchor box的角指示为P_k^ij，其中i，j，k分别是size class，heading class（预定义）角点顺序的索引。为了避免heading 预测造成的巨大损失，进一步计算了从fliped ground truth box到各个corner的距离。并二者取最小值。 &ij ground truth 的size/heading 类，其他为0，也是用于选择我们所关心的距离项。

【实验结果】

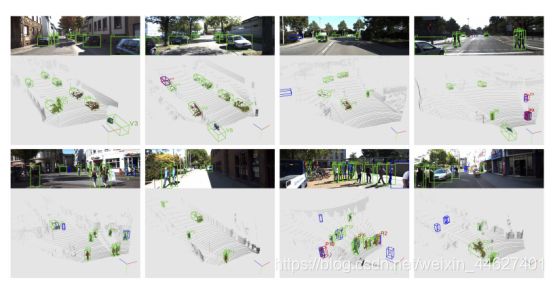

在KITTI 和 SUN RGB-D 3D detection benchmarks ,都取得了显著的成效，并且实时性更高。

【不足】

1，稀疏点云中尺寸预测准确性低（image feature cloud 也许可以解决这个问题）。
2，F-PointNet假设一个frustum中只有一个实例，所以对于一些密集区域的segmentation分割效果不好。
3，受到串行结构的影响，F-PointNet中的3D box estimation 的结果严重依赖于2D detection ,且RGB信息对整个结构影响是至关重要的。然而，当图像受到光照及前后遮挡的影响时，会导致2D detector 出现漏检的情况。（小的被挡住，检测不到。）

【优秀句子-句式总结】

对比句式很重要，且将要阐述的重点放前面做定语从句，但并非全篇都是定语从句，整体来说，句子流畅度很重要。
Abstract:
While previous methods focus on images or 3D voxels, often obscuring natural 3D patterns and invariances of 3D data , we directly operate on raw point clouds by popping up RGB-D scans .
这个句子将传统方法与本文现在对比，句式简洁明了，但语义清晰明确。放在摘要中十分合适。（while previous methods focus on …，we directly …）
Instead of solely relying on …, our method leverages both … and …achieving efficiency …
实验效果中：
Evaluated on KITTI and SUN RGB-D 3D detection benchmarks, our method outperforms the-state-of-the-art by remarkable margins while having real-time capability .
Evaluated on (数据集), our method outperforms the-state-of-the-art by … while …
