前言

swin-Transformer作为CVPR 21的最佳论文，在几乎所有下游任务都表现地很出色；swin-Transformer的全称是Hierarchical Vision Transformer using Shifted Windows；
核心是怎么采用Hierarchical的方式来应用Transformer，从而是的CV与NLP更好的融合；

在VIT那篇论文中，研究团队只是做了VIT用于图像分类的任务，并没有把所有任务都刷过，所以大家还是对Transformer用于CV领域有所担心，而swin-Transformer就是解决这种担心的；

将transformer用于CV领域还是有两大方面的难题的

• 语义尺度问题(对于空间上靠前的物体与靠后的物体的尺度是不同的，但是可能表示同样的语义信息)
• 图片大小问题(因为VIT做了patch，得到的token长度都是定死的)

目标检测与语义分割的经典架构

• 目标检测要框不同尺寸的物体，常用架构就是FPN
• 语义分割不仅要找到物体，还要画出来，常用架构就是U-Net

VIT的问题

• 在做patch的时候，始终是在整张图上做patch，学的始终是整张图的信息
• 一个patch中的序列长度，是随着整张图的长度变化而平方级别地变大
• 没有CNN的先验知识

为什么把NLP的模型用于CV领域会表现的很好

• 因为Transformer具有很强地连接上下文的能力，在一张图片里面，所有物体不是孤立的而是有关系的

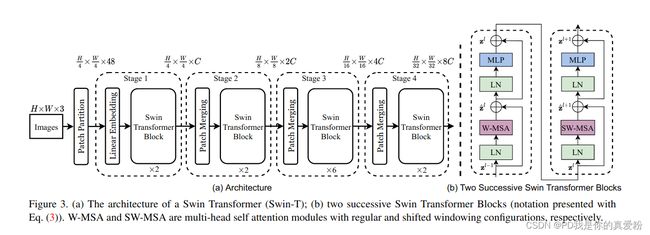

网络架构

以ImageNet的图片为例，输入图片大小为224x224x3；

1. Patch projection层： 每个patch的大小是4x4，那么就有56x56个patch，将patch展平得到4x4x3=48长度的token，所以输入就是[56x56]x48；
2. Linear Embedding层： 接一层Embedding，得到[56x56]x96;
3. Swin transformer Block：因为本质是transformer，所以输入输出维度一致，先不管；
4. Patch Merging：是一种下采样的方式，这里是下采样两倍，就是把原特征图以2x2为一块框住，标上序号，将所有序号为1的挑出来作为一个张量，以此类推，得到$\frac{W}{2}\ast \frac{H}{2}\ast C$的四个张量，将其拼接得到$\frac{W}{2}\ast \frac{H}{2}\ast 4C$; 但是为了与CNN的思想一致，就是一次改变通道数只是想让其翻倍，后面接了1x1的卷积，得到[28x28]x192;
5. 以恰当的方式重复4次以上过程
6. 接global average pooling将最后[7x7]x768的输出变为[1x1]x768；
   1. 如果是做分类的话，接FC得到[1x1]x1000；

Swin transformer Block

Swin transformer Block是Swin transformer的主要贡献，核心是只对每个窗口做自注意力，但是一个self-attention只能做一个序列，这里一个窗口就是一个序列，要做一个图的所有窗口，就要用多头注意力(这里的多头与之前的不一样，之前主要是为了并行计算的，现在真就是多头)

• 最小的计算单元是一个patch： 长度为96的一个向量(作为一个token)；
• 中型计算单元为一个窗口： 总共有7x7个patch，也就对应序列长度为49；
• (以第一层举例)总共有8x8(56/7)个窗口,那么就有64个多头；

为了说明相较于全局的patch(VIT中)，基于滑动窗口的自注意力能减少计算量，作者粗略计算了一下：

• 一个图片有hxw个patch，每个patch的通道数是C

• 对于VIT来说，一个token进入QKV就是$3C^2$的计算复杂度，Q与所有K之间内积(向量点乘)是$hwC$, 内积结果与所有V相乘就是$hwC$,最后所有一个QK对应的所有V都做一个FC层就是$C^2$

• 那么总共有$h\ast w$个token，所以总的计算复杂度就是
  $$\Omega (MSA)=hw(4C^2+2hwC)$$

• 对于Swin transformer来说，可以套用上面的结果，一个窗口有MxM个patch，总共有$\frac{hw}{M^2}$个窗口，所以计算复杂度就是
  $$\Omega (W-MSA)=\frac{hw}{M^2}{M}^2(4C^2+2M^{2}C)=hw(4C^2+2M^{2}C)$$

• 对于VIT来说hw就是196,而现在降为了49；

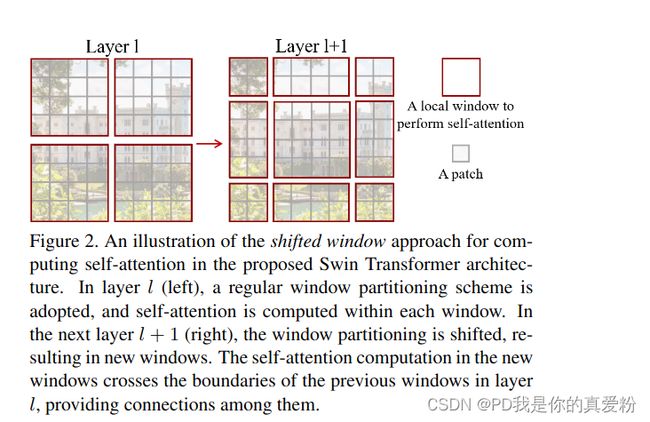

为了做滑动窗口之间的交互，在进入下一个transformer中需要对滑动窗口做shift，论文中shift的尺寸是每个窗口的一半,这里做了向下取整，使得所有滑动窗口向右、向下shift3个patch；

• 所以我们在网络架构图中看到的block单元中的transfromer个数一定是偶数个，因为一层普通的W-MSA完事之后一定要shift接一层SW-MSA

如图所示，但这样做会导致窗口的数量增加，而且窗口的大小也不相同；

有这样一些解决思路

1. 直接不管，一个窗口的patch数量不一致就等于序列长度不一，直接mask掉就行；
2. 给那些窗口大小比正常49个patch少的窗口补一圈零；

但上述的解决方案都会导致窗口数量增加，导致计算复杂度增加；

巧妙的Mask

解决方案

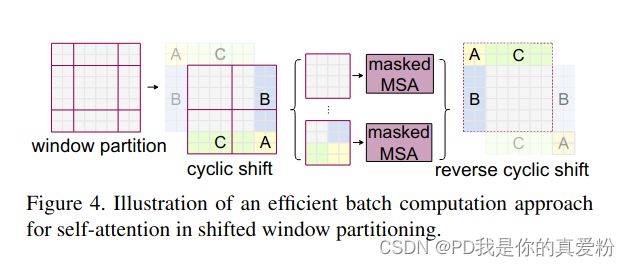

• 论文给出了割补法的解决方案如图所示,就是将左上角那些残缺不全的窗口补到右下角去；

但随之而来的会产生一个问题： 在做自注意力的时候，可能会导致不合适的自注意力，因为图片上方可能是天空，而下方是地面，一作自注意力后就会导致原本无关的东西变得相关，显然不合理；

• 所以论文采用了几个mask模板来解决自注意力的问题；如下图所示

对于上图，其中的序号表示shift完之后的窗口；

• 0是一个完整的窗口，所以做self-attention直接做就行
• 3和6分别是两个窗口，其中窗口3的大小是$4\ast 7$个patch，而6的窗口的大小则是$3\ast 7$的；将3窗口的28个向量与6窗口的21个向量拼接得到矩阵，矩阵与自己的转置相乘(第一行乘每一列放到第一行上去(经典线代))，那么得到的新矩阵就如上图的window2所示，其中黄色的部分就是3与3、6与6矩阵相乘得到的数，紫色部分就是其3与6、6与3矩阵相乘的结果；
• 将一个事先定义好的mask模板，黄色部分是0,紫色部分是一个负很大的数与自注意力得到的结果相加，做softmax，自然就将不合适的部分mask掉了；

对于window1,window3的操作也类似，只不过在拼接矩阵的时候，对窗口1和窗口2的拼接是交错的(因为patch的序号是从左到右从上到下)，所以mask模板要做对应调整，window3就是融合了两者了；

实验

实验部分就跳过，nb就完事了，在21年在ADE20k数据集上全面领跑目标检测与语义分割等下游任务；
