串口通信——蓝牙模块使用（HC-08为例）

一、串口通信 ：（STC89C51为例）

(7条消息) 51单片机——串口通信详解（STC89C51为例）_佛科院深夜学习的博客-CSDN博客https://blog.csdn.net/weixin_63568691/article/details/128274778

二、AT指令：

AT指令指在不连接蓝牙的条件下，通过串口发送，使蓝牙模块功能发生改变的指令

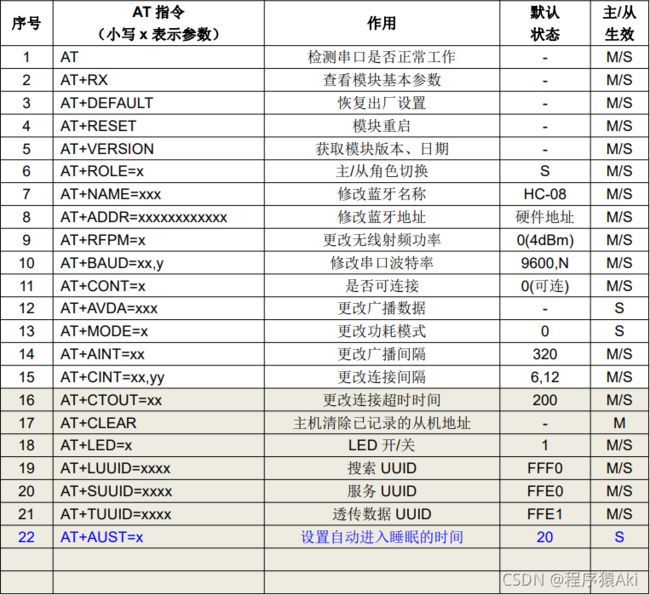

1、指令及对应功能

2、 连接工具与链接方式

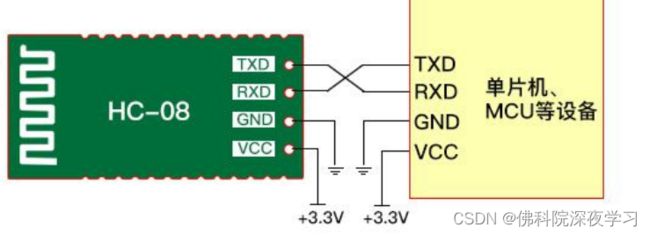

跟开发板与电脑进行串口通信相同的，需要一个USB转TTL模块，用相应接口的线将模块与电脑连接，模块按下图连接，注意TX和RX交叉连接，VCC接3.3V（如果你用其他蓝牙模块可能不一样，具体看数据手册上的工作电压）



3、使用前需要执行的指令：

1. 不断改变波特率发送“AT“，直到收到OK，来确定模块的波特率和是否正常（一般默认位9600）
2. 发送”AT+DEFAULT“（加号也要发），进行模块重置（最快调回所有设置的方法）
3. 发送”AT+NAME=xxx“（xxx为你要填的名字），来改变蓝牙的名称，方便你选择需要连接的蓝牙

三、手机利用蓝牙控制开发板上灯的亮灭

1、手机显示软件：

可在应用商店搜索BLE调试助手等工具

2、参考代码：(具体解析参考串口通信一文)

#include
#define u8 unsigned char
#define u16 unsigned int

sbit led = P2^0;

u8  table1[]="LED ON";
u8  table2[]="LED OFF";
u8 a,flag;

void Tim1_Init();
void Serial_Init();
void Serial_Interrupt_Init();
void delay10us(u16 time_out);
//如果收到1，灯亮；如果收到0，灯灭
void main()
{
	u8 i;
	Tim1_Init();
	Serial_Init();
	Serial_Interrupt_Init();
	while(1)
	{
		if(flag==1)
		{
			if(a==1)
			{
				led=0;
				for(i=0;i<6;i++)
				{
					SBUF=table1[i];
					while(!TI);
					TI=0;
				}
				flag=0;
				delay10us(100);
			}
			else if(a==0)
			{
				led=1;
				for(i=0;i<7;i++)
				{
					SBUF=table2[i];
					while(!TI);
					TI=0;
				}
				flag=0;
				delay10us(100);
			}
		}

	}
}


void delay10us(u16 time_out)
{
	u8 i;
	while(time_out--)
	{
		i=85;
		while(i--);
	}
}


void Tim1_Init()
{
	TMOD=0x20;
	//加倍
  PCON=0X80;
	//波特率为9600 11.0592HHZ
	TH1=0xFA;
	TL1=TH1;
	TR1=1;
}

void Serial_Init()
{
  //方式1
	SM0=0;
	SM1=1;
	REN=1;
}

void Serial_Interrupt_Init()
{
	ES=1;
	EA=1;
}

void Serial_Interrupt() interrupt 4
{
	RI=0;
	a=SBUF;
	flag=1;
}
