静态路由实验

 实验步骤：

一、合理划分网段

由实验环境可知由 192.168.1.0/24 划分的网段：骨干链路——7条 环回地址——7条

7条环回地址的划分

192.168.1.0/27可划分为

       192.168.1.0/29可划分为

               192.168.1.0/30            192.168.1.4/30 ----- R1的环回地址

       192.168.1.8/29可划分为

               192.168.1.8/30            192.168.1.12/30 ----- R2的环回地址

       192.168.1.16/29可划分为

               192.168.1.16/30            192.168.1.20/30 ----- R4的环回地址

       192.168.1.24/29可划分为 ------------------------------- R5的环回地址

7条骨干链路的划分

192.168.1.48/27

192.168.1.64/27

192.168.1.96/27

192.168.1.128/27

192.168.1.160/27

192.168.1.192/27

192.168.1.224/27

指定 R5—R6 的网段为 12.0.0.0/24；R6的环回地址网段1.1.1.0/24。
二、进行网段的配置

r1

r2

r3

r4

r5

r6

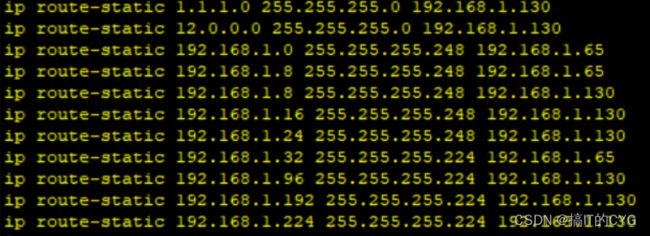

 三、配置静态路由

r1

r2

r3

r4

r5

三、将100M变为备份链路

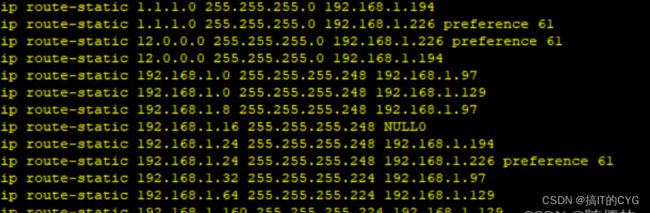

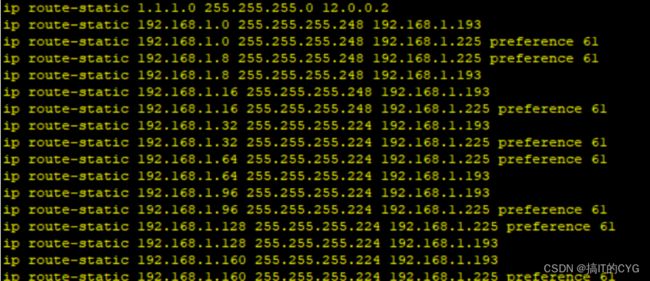

通过修改静态路由的默认优先级，实现静态路由的备份效果 ----- 已知ensp默认优先级为60所以将备份链路的优先级改为61 ----- 正常1000M链路通信,故障时自动改为100M\

r4

r5

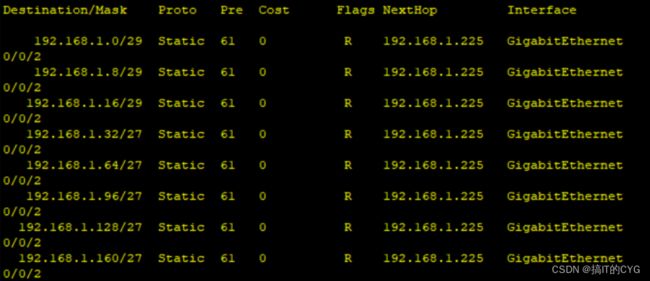

100M的链路修改成备份链路是否成功

1.关闭 R4 0/0/2 接口即关闭1000M的链路

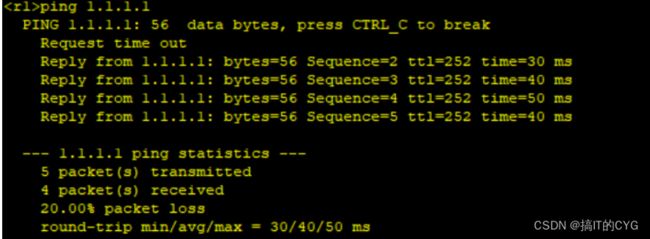

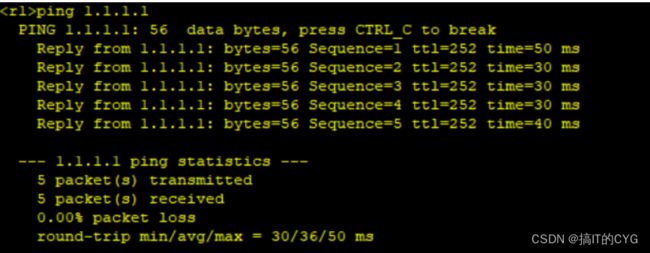

 2.R1 再ping R6的环回地址



四、在r3下使pc1和pc2通过DHCP自动获取IP地址

R3:

[r3]dhcp enable                                  //开启DHCP服务
[r3]ip pool aa                                   //建立IP地址池aa
[r3-ip-pool-aa]network 192.168.1.160 mask 27     //配置IP网段
[r3-ip-pool-aa]gateway-list 192.168.1.161        //配置网关
[r3-ip-pool-aa]dns-list 114.114.114.114 8.8.8.8  //配置DNS服务器信息
[r3-GigabitEthernet0/0/2]dhcp select global      //去接口进行全局配置

PC1 PC2自动获取IP地址是否成功

五、R1和R5均可以访问R6的环回

R5：

[r5]acl 2000                                                  //打开acl 2000
[r5-acl-basic-2000]rule permit source 192.168.1.24 0.0.0.255  //抓取内网流量
[r5]int g 0/0/1                                               //进入接口
[r5-GigabitEthernet0/0/1]nat outbound 2000                    //用nat在接口调用acl 2000

R1 ping R6的环回地址

六、R6 telnet R5 的公有IP地址时，实际登录到R1

在R1上，开启talnet服务：

[r1]aaa                                     //进入aaa进程
[r1-aaa]local-user yh privilege level 15 password cipher 123456
          //设置用户名yh ；权限等级0~15选15最高权限 ；设置加密密码123456
[r1-aaa]local-user yh service-type telnet   //设置用户yh的用途telnet
[r1]user-interface vty 0 4                  //设置用户登陆个数（5个）
[r1-ui-vty0-4]authentication-mode aaa       //设置用户登陆方式（调用aaa）

在R5上：

[r5]int g 0/0/1                    //进入0/0/1接口
[r5-GigabitEthernet0/0/1]nat server protocol tcp global current-interface 23 inside 192.168.1.33 23                    //在接口做出端口映射（telnet使用 tcp 23号端口）

Are you sure to continue?[Y/N]:y   //同意执行

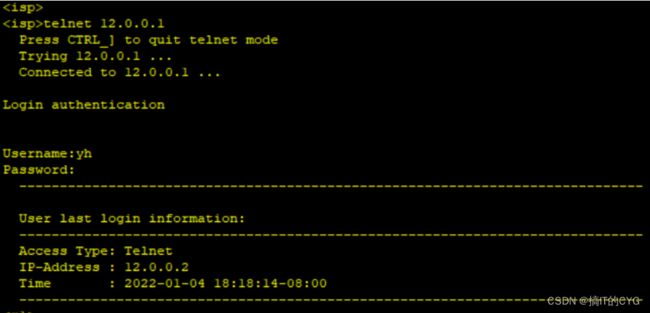

查看talnet是否登陆成功
