dpdk测试环境搭建（vmware下ubuntu环境参考上文汇总流程）

参考上一篇文章，这里做回顾以及整理：

使用vmware虚拟机（16.04）+dpdk（dpdk-19.08.2.tar）进行测试

1：定义两个网络适配器，第一个定义为桥接模式（用来连接dpdk）第二个设置为net模式，用来连接xshell方便测试

​ 增加处理器，增加内存（方便设置多队列网卡，设置大内存页）

2：配置使多个网卡有效，

修改配置文件后要重启网络服务的，才能生效：sudo service networking restart

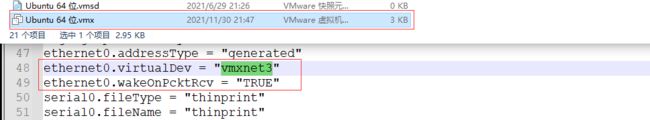

3：修改配置文件使环境支持多队列(虚拟机配置文件中修改对应网卡)

​ 一定要在虚拟机关机状态下修改，修改后启动查看

​ 启动后查看多队列网卡（这里网卡没有改为传统的eth命名，重启后网卡的命名会变化，由ens33变成的ens160）：

​ 重新修改一下，使多个网卡都生效：

修改后多网卡：（参考第二步，重新修改/etc/network/interfaces文件）

多队列网卡：

4：配置一下大内存页 /etc/default/gru，修改后一定要执行update-grub,并重启环境生效

​ default_hugepages=1G hugepagesz=2M hugepages=1024 isolcpus=0-2

5：编译dpdk环境（./usertools/dpdk-setup.sh ），执行39（x86_64-native-linux-gcc），根据描述，生成特定环境的dpdk。

​ 如果报错缺少numa.h 需要安装libnuma-dev

​ 这里我用的39，生成64为的linux上的dpdk，生成一个x86_64-native-linux-gcc目录。

6：如果39执行成功，设置环境变量：

		# export RTE_SDK=/home/hlp/dpdk/dpdk-stable-19.08.2
		# export RTE_TARGET=x86_64-native-linux-gcc

7：编译dpdk环境（./usertools/dpdk-setup.sh ），执行43 插入 IGB_UIO 模块， 选择网卡为 vmxnet3 会加载此模块

8：编译dpdk环境（./usertools/dpdk-setup.sh ），执行44 插入 IGB_UIO 模块， 选择网卡为 e1000 会加载此模块

9：编译dpdk环境（./usertools/dpdk-setup.sh ），选择 49 绑定 igb_uio 模块。

​ 会失败，关闭要绑定的网卡，重新进行绑定： 例如这里我关闭了ens160多队列网卡： sudo ifconfig ens160 down

会有对应的网卡提示，输入要绑定的网卡的前面的id就好，这里我已经绑定过：

一定要关闭网卡后，执行49的网卡绑定动作，可以重新执行49查看执行成功。

10：测试dpdk环境（./usertools/dpdk-setup.sh ）执行53，运行testpmd

Enter hex bitmask of cores to execute testpmd app on
Example: to execute app on cores 0 to 7, enter 0xff
#这里选择 7
bitmask: 7
Launching app
EAL: Detected 8 lcore(s)
EAL: Detected 1 NUMA nodes
EAL: Multi-process socket /var/run/dpdk/rte/mp_socket
EAL: Selected IOVA mode 'PA'
EAL: No available hugepages reported in hugepages-1048576kB
EAL: Probing VFIO support...
EAL: VFIO support initialized
EAL: PCI device 0000:02:06.0 on NUMA socket -1
EAL:   Invalid NUMA socket, default to 0
EAL:   probe driver: 8086:100f net_e1000_em
EAL: PCI device 0000:03:00.0 on NUMA socket -1
EAL:   Invalid NUMA socket, default to 0
EAL:   probe driver: 15ad:7b0 net_vmxnet3
Interactive-mode selected
testpmd: create a new mbuf pool <mbuf_pool_socket_0>: n=163456, size=2176, socket=0
testpmd: preferred mempool ops selected: ring_mp_mc

Warning! port-topology=paired and odd forward ports number, the last port will pair with itself.

Configuring Port 0 (socket 0)
Port 0: 00:0C:29:EE:2E:64
Checking link statuses...
Done
# 这里可以用命令进行相关操作 查看相关信息
testpmd> show port info 0

********************* Infos for port 0  *********************
MAC address: 00:0C:29:EE:2E:64
Device name: 0000:03:00.0
Driver name: net_vmxnet3
Connect to socket: 0
memory allocation on the socket: 0
Link status: up
Link speed: 10000 Mbps
Link duplex: full-duplex
MTU: 1500
Promiscuous mode: enabled
Allmulticast mode: disabled
Maximum number of MAC addresses: 1
Maximum number of MAC addresses of hash filtering: 0
VLAN offload:
  strip off
  filter off
  qinq(extend) off
Supported RSS offload flow types:
  ipv4
  ipv4-tcp
  ipv6
  ipv6-tcp
Minimum size of RX buffer: 1646
Maximum configurable length of RX packet: 16384
Current number of RX queues: 1
Max possible RX queues: 16
Max possible number of RXDs per queue: 4096
Min possible number of RXDs per queue: 128
RXDs number alignment: 1
Current number of TX queues: 1
Max possible TX queues: 8
Max possible number of TXDs per queue: 4096
Min possible number of TXDs per queue: 512
TXDs number alignment: 1
Max segment number per packet: 255
Max segment number per MTU/TSO: 16
#quit退出
testpmd> quit

11：执行测试代码 helloworld测试

直接去测试模块下可以用make进行编译。

root@hlp:/home/hlp/dpdk/dpdk-stable-19.08.2/examples/helloworld# ./build/helloworld -l 0-7 -n 8
EAL: Detected 8 lcore(s)
EAL: Detected 1 NUMA nodes
EAL: Multi-process socket /var/run/dpdk/rte/mp_socket
EAL: Selected IOVA mode 'PA'
EAL: No available hugepages reported in hugepages-1048576kB
EAL: Probing VFIO support...
EAL: VFIO support initialized
EAL: PCI device 0000:02:06.0 on NUMA socket -1
EAL:   Invalid NUMA socket, default to 0
EAL:   probe driver: 8086:100f net_e1000_em
EAL: PCI device 0000:03:00.0 on NUMA socket -1
EAL:   Invalid NUMA socket, default to 0
EAL:   probe driver: 15ad:7b0 net_vmxnet3
hello from core 1
hello from core 2
hello from core 3
hello from core 4
hello from core 5
hello from core 6
hello from core 7
hello from core 0

12：还没搞懂的逻辑及测试

#kni测试
	./build/kni -l 4-7 -n 4 -- -P -p 0x3 -m --config="(0, 4, 6),(1, 5, 7)"
#l3fwd测试
	./build/l3fwd -l 4-7 -n 4 -- -p 0x3 --config="(0,0,4),(1,0,5)" --parse-ptype
#会报错 port 1 is not present on the board
