一. ELK日志分析系统概述
1.ELK 简介
ELK平台是一套完整的日志集中处理解决方案，将 ElasticSearch、Logstash 和 Kiabana 三个开源工具配合使用， 完成更强大的用户对日志的查询、排序、统计需求。
（1）提高安全性
（2）集中存放日志
（3）缺陷：对日志的分析困难
2.ELK日志分析系统
2.1 ElasticSearch
2.1.1 ElasticSearch概述
（1）提供了一个分布式多用户能力的全文搜索引擎，通常用于索引和搜索大容量的日志数据，也可用于搜索许多不同类型的文档。
（2）Elasticsearch 是用 Java 开发的，可通过 RESTful Web 接口，让用户可以通过浏览器与 Elasticsearch 通信。
2.1.2 ElasticSearch核心概念（作用）
（1）接近实时
（2）集群（es数据日志搜索）
（3）节点
（4）索引（es）
索引（库）——类型（表）——文档（记录）
（5）分片和副本（备份——每个都有副本，如其中一个挂了，副本还可以继续正常工作、容灾）
2.2 Kiabana
2.2.1 Kiabana 概念
通常与 Elasticsearch 一起部署，Kibana 是 Elasticsearch 的一个功能强大的数据可视化 Dashboard，Kibana 提供图形化的 web 界面来浏览 Elasticsearch 日志数据，可以用来汇总、分析和搜索重要数据。
总：将Elasticsearch中的数据优化可视化的展示出来
2.2.2 Kiabana 主要功能
（1）Elasticsearch无缝之集成
（2）整合数据，复杂数据分析
（3）让更多团队成员受益
（4）接口灵活，分享更容易
（5）配置简单，可视化多数据源
（6）简单数据导出
2.3 Logstash
2.3.1 Logstash 概念
（1）一款强大的数据数据处理工具
（2）可实现数据传输，格式处理，格式化输出（输出给es）
（3）数据输入，数据加工（如过滤、改写等）以及数据输出
2.3.2 Logstash主要组件
（1）shipper：主要负责监控日志，日志变动，集新的日志
（2）indexer：存储（日志存储者）主要是日志接收和写入本地
（3）broker：连接组件，并对组件进行搜索日志文件存储另一个平台上
（4）search and storage：搜索和存储
（5）web interface：展示web界面
2.3.3 Logstash理念、作用
input（数据采集） filter（数据过滤） output(数据输出)
2.4 可以添加的其它组件
2.4.1 Filebeat
- Filebeat概念
（1）轻量级的开源日志文件数据搜集器。
（2）通常在需要采集数据的客户端安装 Filebeat，并指定目录与日志格式，Filebeat 就能快速收集数据，并发送给 logstash 进或是直接发给 Elasticsearch 存储，性能上相比运行于 JVM 上的 logstash 优势明显，是对它的替代。常应用于 EFLK 架构当中。行解析
- Filebeat 结合 logstash 带来好处
（1）通过 Logstash 具有基于磁盘的自适应缓冲系统，该系统将吸收传入的吞吐量，从而减轻 Elasticsearch 持续写入数据的压力
（2）从其他数据源（例如数据库，S3对象存储或消息传递队列）中提取
（3）将数据发送到多个目的地，例如S3，HDFS（Hadoop分布式文件系统）或写入文件
（4）使用条件数据流逻辑组成更复杂的处理管道
2.4.2 缓存/消息队列（redis、kafka、RabbitMQ等）
可以对高并发日志数据进行流量削峰和缓冲，这样的缓冲可以一定程度的保护数据不丢失，还可以对整个架构进行应用解耦。
2.4.3 Fluentd
- 概念
是一个流行的开源数据收集器。
- 特点
由于 logstash 太重量级的缺点：
（1）解决Logstash 性能低、资源消耗比较多等问题，随后就有 Fluentd 的出现。
（2）相比较 logstash，Fluentd 更易用、资源消耗更少、性能更高，在数据处理上更高效可靠，受到企业欢迎，成为 logstash 的一种替代方案，常应用于 EFK 架构当中。在 Kubernetes 集群中也常使用 EFK 作为日志数据收集的方案。
（3）在 Kubernetes 集群中一般是通过 DaemonSet 来运行 Fluentd，以便它在每个 Kubernetes 工作节点上都可以运行一个 Pod。 它通过获取容器日志文件、过滤和转换日志数据，然后将数据传递到 Elasticsearch 集群，在该集群中对其进行索引和存储。
3.为什么要使用 ELK
（1）由于会通过日志了解服务器软硬件信息、检查配置过程中的错误及错误发生的原因。经常分析日志可以了解服务器的负荷，性能安全性，从而及时采取措施纠正错误。
（2）单台机器的日志我们使用grep、awk等工具就能基本实现简单分析，但是当日志被分散的储存不同的设备上。数十上百台服务器会很繁琐并且效率低下，使用集中化的日志管理：开源的syslog，将所有服务器上的日志收集汇总
（3）一般大型系统是一个分布式部署的架构，不同的服务模块部署在不同的服务器上，问题出现时，大部分情况需要根据问题暴露的关键信息，定位到具体的服务器和服务模块，构建一套集中式日志系统，可以提高定位问题的效率。
总：日志集中化、集中化管理
提高效率、性能安全
4.完整日志系统基本特征
收集：能够采集多种来源的日志数据
传输：能够稳定的把日志数据解析过滤并传输到存储系统
存储：存储日志数据
分析：支持 UI 分析
警告：能够提供错误报告，监控机制
5.ELK 的工作过程
5.1 ELK 的工作原理
（1）在所有需要收集日志的服务器上部署Logstash；或者先将日志进行集中化管理在日志服务器上，在日志服务器上部署 Logstash。
（2）Logstash 收集日志，将日志格式化并输出到 Elasticsearch 群集中。
（3）Elasticsearch 对格式化后的数据进行索引和存储。
（4）Kibana 从 ES 群集中查询数据生成图表，并进行前端数据的展示。
总结：logstash作为日志搜集器，从数据源采集数据，并对数据进行过滤，格式化处理，然后交由Elasticsearch存储，kibana对日志进行可视化处理。

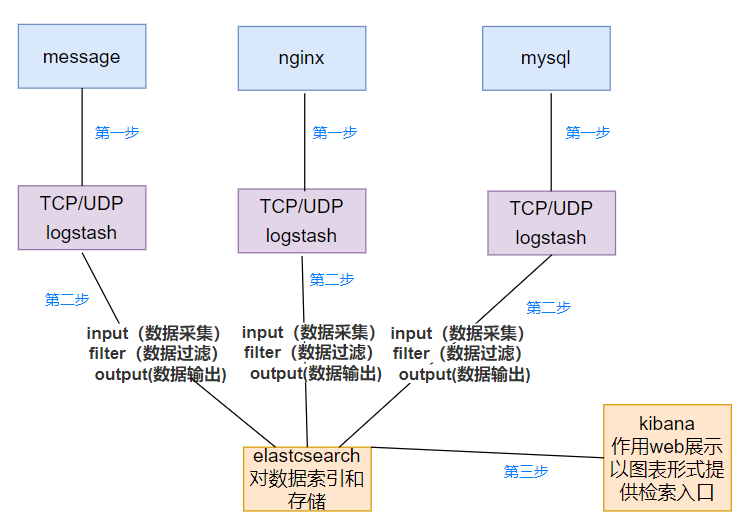

5.2 ELK 的数据流图示
二.部署ELK日志分析系统
Node1节点（4C/8G）：node1/192.168.198.13——————Elasticsearch Kibana
Node2节点（4C/8G）：node2/192.168.198.14——————Elasticsearch
Apache节点：apache/192.168.198.15——————————Logstash Apache
1. ELK Elasticsearch 集群部署（在Node1、Node2节点上操作）
1.1 环境准备
#关闭防火墙和安全机制
systemctl stop firewalld
setenforce 0
#更改主机名
Node1节点：hostnamectl set-hostname node1
Node2节点：hostnamectl set-hostname node2
su
#配置域名解析
vim /etc/hosts
192.168.198.13 node1
192.168.198.14 node2
#查看Java环境 注：版本问题
#如果没有安装，yum -y install java
java -version
openjdk version "1.8.0_131"
OpenJDK Runtime Environment (build 1.8.0_131-b12)
OpenJDK 64-Bit Server VM (build 25.131-b12, mixed mode)
建议使用jdk
1.2 部署 Elasticsearch 软件
（1）安装elasticsearch—rpm包
#上传elasticsearch-5.5.0.rpm到/opt目录下
cd /opt
rpm -ivh elasticsearch-5.5.0.rpm
（2）加载系统服务
#安装elasticsearch
systemctl daemon-reload
#重新加载system管理
systemctl enable elasticsearch.service
rpm -ivh elasticsearch-5.5.0.rpm
（3）修改elasticsearch主配置文件
cp /etc/elasticsearch/elasticsearch.yml /etc/elasticsearch/elasticsearch.yml.bak
vim /etc/elasticsearch/elasticsearch.yml
--17--取消注释，指定集群名字
cluster.name: my-elk-cluster
--23--取消注释，指定节点名字：Node1节点为node1，Node2节点为node2
node.name: node1
--33--取消注释，指定数据存放路径
path.data: /data/elk_data
--37--取消注释，指定日志存放路径
path.logs: /var/log/elasticsearch/
--43--取消注释，改为在启动的时候不锁定内存
bootstrap.memory_lock: false
--55--取消注释，设置监听地址，0.0.0.0代表所有地址
network.host: 0.0.0.0
--59--取消注释，ES 服务的默认监听端口为9200
http.port: 9200
--68--取消注释，集群发现通过单播实现，指定要发现的节点 node1、node2
discovery.zen.ping.unicast.hosts: ["node1", "node2"]
#过滤非#开头的行检查配置是否有问题
grep -v "^#" /etc/elasticsearch/elasticsearch.yml
（4）创建数据存放路径并授权
mkdir -p /data/elk_data
chown elasticsearch:elasticsearch /data/elk_data/
（5）启动elasticsearch是否成功开启
systemctl start elasticsearch.service
netstat -antp | grep 9200
tcp6 0 0 :::9200 :::* LISTEN 48041/java
（6）查看节点信息
浏览器访问 http://192.168.198.13:9200 、 http://192.168.198.14:9200 查看节点 Node1、Node2 的信息。
浏览器访问 http://192.168.198.13:9200/_cluster/health?pretty 、 http://192.168.198.14:9200/_cluster/health?pretty查看群集的健康情况，可以看到 status 值为 green（绿色）， 表示节点健康运行。
浏览器访问 http://192.168.198.13:9200/_cluster/state?pretty 检查群集状态信息。
#使用上述方式查看群集的状态对用户并不友好，可以通过安装 Elasticsearch-head 插件，可以更方便地管理群集。
1.3 安装 Elasticsearch-head 插件
Elasticsearch 在 5.0 版本后，Elasticsearch-head 插件需要作为独立服务进行安装，需要使用npm工具（NodeJS的包管理工具）安装。
安装 Elasticsearch-head 需要提前安装好依赖软件 node 和 phantomjs。
node：是一个基于 Chrome V8 引擎的 JavaScript 运行环境。
phantomjs：是一个基于 webkit 的JavaScriptAPI，可以理解为一个隐形的浏览器，任何基于 webkit 浏览器做的事情，它都可以做到。
（1）编译安装 node
#上传软件包 node-v8.2.1.tar.gz 到/opt
yum install gcc gcc-c++ make -y
cd /opt
tar zxvf node-v8.2.1.tar.gz
cd node-v8.2.1/
./configure
make -j4 && make install
（2）安装 phantomjs（前端的框架）
#上传软件包 phantomjs-2.1.1-linux-x86_64.tar.bz2 到
cd /opt
tar jxvf phantomjs-2.1.1-linux-x86_64.tar.bz2 -C /usr/local/src/
cd /usr/local/src/phantomjs-2.1.1-linux-x86_64/bin
cp phantomjs /usr/local/bin
（3）安装 Elasticsearch-head 数据可视化工具
#上传软件包 elasticsearch-head.tar.gz 到/opt
cd /opt
tar zxvf elasticsearch-head.tar.gz -C /usr/local/src/
cd /usr/local/src/elasticsearch-head/
npm install
（4）修改 Elasticsearch 主配置文件
vim /etc/elasticsearch/elasticsearch.yml
......
--末尾添加以下内容--
http.cors.enabled: true #开启跨域访问支持，默认为 false
http.cors.allow-origin: "*" #指定跨域访问允许的域名地址为所有
systemctl restart elasticsearch
（5）启动 elasticsearch-head 服务
#必须在解压后的 elasticsearch-head 目录下启动服务，进程会读取该目录下的 gruntfile.js 文件，否则可能启动失败。
cd /usr/local/src/elasticsearch-head/
npm run start &
> [email protected] start /usr/local/src/elasticsearch-head
> grunt server
Running "connect:server" (connect) task
Waiting forever...
Started connect web server on http://localhost:9100
#另起端口查看elasticsearch-head 监听的端口是 9100
netstat -natp |grep 9100
tcp 0 0 0.0.0.0:9100 0.0.0.0:* LISTEN 93946/grunt
（6）通过 Elasticsearch-head 查看 Elasticsearch 信息
通过浏览器访问http://192.168.198.13:9100/ 地址并把localhost改为自己的地址连接群集。如果看到群集健康值为 green 绿色，代表群集很健康。
（7）插入索引
#通过命令插入一个测试索引，索引为 index-demo，类型为 test。
//输出结果如下curl -X PUT 'localhost:9200/index-demo/test/1?pretty&pretty' -H 'content-Type: application/json' -d '{"user":"zhangsan","mesg":"hello world"}'
{
"_index" : "index-demo",
"_type" : "test",
"_id" : "1",
"_version" : 1,
"result" : "created",
"_shards" : {
"total" : 2,
"successful" : 2,
"failed" : 0
},
"created" : true
}
浏览器访问 http://192.168.198.13:9100/ 查看索引信息，可以看见索引默认被分片5个，并且有一个副本。
点击“数据浏览”，会发现在node1上创建的索引为 index-demo，类型为 test 的相关信息。
2. ELK Logstash 部署（在 Apache 节点上操作）
Logstash 一般部署在需要监控其日志的服务器。在本案例中，Logstash 部署在 Apache 服务器上，用于收集 Apache 服务器的日志信息并发送到 Elasticsearch。
2.1 更改主机名
hostnamectl set-hostname apache
su
2.2 安装Apahce服务（httpd）
yum -y install httpd
systemctl start httpd
2.3 安装Java环境
yum -y install java
java -version
2.4 安装logstash
#上传软件包 logstash-5.5.1.rpm 到/opt目录下
cd /opt
rpm -ivh logstash-5.5.1.rpm
systemctl start logstash.service
systemctl enable logstash.service
ln -s /usr/share/logstash/bin/logstash /usr/local/bin/
2.5 测试 Logstash
Logstash 命令常用选项：
-f：通过这个选项可以指定 Logstash 的配置文件，根据配置文件配置 Logstash 的输入和输出流。
-e：从命令行中获取，输入、输出后面跟着字符串，该字符串可以被当作 Logstash 的配置（如果是空，则默认使用 stdin 作为输入，stdout 作为输出）。
-t：测试配置文件是否正确，然后退出。
定义输入和输出流：
#输入采用标准输入，输出采用标准输出（类似管道）
logstash -e 'input { stdin{} } output { stdout{} }'
......
#键入内容（标准输入）
www.baidu.com
#输出结果（标准输出）
2023-08-02T11:04:55.407Z apache www.baidu.com
#键入内容（标准输入）
www.sina.com.cn
#输出结果（标准输出）
2023-08-02T11:05:41.073Z apache www.sina.com.cn
//执行 ctrl+c 退出
#使用 rubydebug 输出详细格式显示，codec 为一种编解码器
logstash -e 'input { stdin{} } output { stdout{ codec=>rubydebug } }'
......
www.baidu.com #键入内容（标准输入）
{
"@timestamp" => 2023-08-02T11:06:53.982Z, #输出结果（处理后的结果）
"@version" => "1",
"host" => "apache",
"message" => "www.baidu.com"
}
#使用 Logstash 将信息写入 Elasticsearch 中
logstash -e 'input { stdin{} } output { elasticsearch { hosts=>["192.168.198.13:9200"] } }'
输入 输出 对接
......
www.baidu.com #键入内容（标准输入）
www.sina.com.cn #键入内容（标准输入）
www.google.com #键入内容（标准输入）
//结果不在标准输出显示，而是发送至 Elasticsearch 中，可浏览器访问 http://192.16898.13:9100/ 查看索引信息和数据浏览。
2.6 定义 logstash配置文件
Logstash 配置文件基本由三部分组成：input、output 以及 filter（可选，根据需要选择使用）。
input：表示从数据源采集数据，常见的数据源如Kafka、日志文件等
filter：表示数据处理层，包括对数据进行格式化处理、数据类型转换、数据过滤等，支持正则表达式
output：表示将Logstash收集的数据经由过滤器处理之后输出到Elasticsearch。
#格式如下：
input {…}
filter {…}
output {…}
#在每个部分中，也可以指定多个访问方式。例如，若要指定两个日志来源文件，则格式如下：
input {
file { path =>“/var/log/messages” type =>“syslog”}
file { path =>“/var/log/httpd/access.log” type =>“apache”}
}
#修改 Logstash 配置文件，让其收集系统日志/var/log/messages，并将其输出到 elasticsearch 中。
chmod +r /var/log/messages #让 Logstash 可以读取日志
vim /etc/logstash/conf.d/system.conf
input {
file{
path =>"/var/log/messages" #指定要收集的日志的位置
type =>"system" #自定义日志类型标识
start_position =>"beginning" #表示从开始处收集
}
}
output {
elasticsearch { #输出到 elasticsearch
hosts => ["192.168.198.13:9200"] #指定 elasticsearch 服务器的地址和端口
index =>"system-%{+YYYY.MM.dd}" #指定输出到 elasticsearch 的索引格式
}
}
systemctl restart logstash
浏览器访问 http://192.168.198.13:9100/ 查看索引信息
