WebKit Inside: CSS 样式表的解析

CSS 全称为层叠样式表(Cascading Style Sheet),用来定义 HTML 文件最终显示的外观。

为了理解 CSS 的加载与解析,需要对 CSS 样式表的组成,尤其是 CSS Selector 有所了解,相关部分可以参看这里。

HTML 文件里面引入 CSS 样式表有 3 种方式:

1 外部样式表

2 内部样式表

3 行内样式

不同的引入方式,CSS 加载与解析不一样。

CSS 样式表的引入方式可以参看这里。

1 外部样式表

1.1 相关类图

外部样式表加载与解析相关的类图如下所示:

1.2 加载

对于外部样式表,需要将样式表从服务器下载回来才能进行解析。

当构建 DOM 树解析到      标签的  href  属性时,就会发起下载样式表的请求,发起请求的调用栈如下:

下载外部样式表的请求会从渲染进程传递到网络进程,由网络进程进行下载。

下载的过程中,DOM 树会继续构建,CSS 下载请求并不会阻塞 DOM 树的构建。

1.3 解析

当网络进程下载完样式表数据之后,会将数据传递回渲染进程,由  HTMLLinkElement  对象进行处理,处理的入口函数调用栈如下:

从网络下载回的样式表数据存储在  cachedStyleSheet  对象中,然后在  setCSSStyleSheet  方法中创建  CSSStyleSheet  对象和  StyleSheetContents  对象,最后调用  StyleSheetContents  对象的  parseAuthorStyleSheet  方法开始对 CSS 样式表进行解析,相关代码如下:

 1 void HTMLLinkElement::setCSSStyleSheet(const String& href, const URL& baseURL, const String& charset, const CachedCSSStyleSheet* cachedStyleSheet)
 2 {
 3     ...
 4     CSSParserContext parserContext(document(), baseURL, charset);
 5     ...
 6     // 1. 创建 StyleSheetContents 对象
 7     auto styleSheet = StyleSheetContents::create(href, parserContext);
 8     // 2. 创建 CSSStyleSheet 对象
 9     initializeStyleSheet(styleSheet.copyRef(), *cachedStyleSheet, MediaQueryParserContext(document()));
10
11     // FIXME: Set the visibility option based on m_sheet being clean or not.
12     // Best approach might be to set it on the style sheet content itself or its context parser otherwise.
13     // 3. 在 if 语句这里开始进行 CSS 样式表解析
14     if (!styleSheet.get().parseAuthorStyleSheet(cachedStyleSheet, &document().securityOrigin())) {
15        ...
16         return;
17     }
18     ...
19 }

 StyleSheetContents::parseAuthorStyleSheet  方法内部调用  CSSParser::parseSheet  方法, CSSParser::parseSheet  方法接收样式表内容字符串进行解析,代码如下所示:

 1  bool StyleSheetContents::parseAuthorStyleSheet(const CachedCSSStyleSheet* cachedStyleSheet, const SecurityOrigin* securityOrigin)
 2 {
 3     ...
 4     // 1. 获取从网上下载回来的样式表内容字符串
 5     String sheetText = cachedStyleSheet->sheetText(mimeTypeCheckHint, &hasValidMIMEType);
 6     ...
 7     // 2. 解析样式表字符串
 8     CSSParser(parserContext()).parseSheet(*this, sheetText);
 9     return true;
10 1 }

上面代码注释 1 处  cachedStyleSheet  对象中获取样式表字符串。

注释2 处开始对样式表字符串进行解析。

样式表字符串的解析分成 3 个步骤:

1 分词

2 解析样式表 Rule

3 添加样式表 Rule

具体流程如下图所示:

WebKit Inside: CSS 样式表的解析_第1张图片

相关代码如下图所示:

 1 void CSSParserImpl::parseStyleSheet(const String& string, const CSSParserContext& context, StyleSheetContents& styleSheet)
 2 {
 3     // 1. CSSParserImpl 内部持有 CSSTokenizer 对象,再 CSSParserImpl 对象构建的时对样式表字符串进行分词
 4     CSSParserImpl parser(context, string, &styleSheet, nullptr);
 5     // 2. parser.consumeRuleList 解析样式表的 rule
 6     bool firstRuleValid = parser.consumeRuleList(parser.tokenizer()->tokenRange(), TopLevelRuleList, [&](Ref rule) {
 7         ...
 8         // 3. 将解析好的 rule 添加到 StyleSheetContents 对象中,StyleSheetContents 使用 Vector 存储 rule
 9         styleSheet.parserAppendRule(WTFMove(rule));
10     });
11 }

上面代码注释 1 处进行分词操作。

注释 2 处对 CSS Rule 进行解析。

注释 3 处 将解析好的 CSS Rule 添加到  StyleSheetContents  , StyleSheetContents  对象内部有 Vector 用来存储解析出来的 CSS Rule。

 CSSParserImpl 内部持有  CSSTokenizer  对象,该对象负责对样式表字符串进行分词。

上面代码注释 1 创建  CSSParserImpl  对象时,就会同时创建  CSSTokenizer  对象,分词过程在  CSSTokenizer  对象内部完成。

分词的结果就是产生一个个  CSSParserToken  对象,存储到  CSSTokenizer  对象内部的数组中:

1 class CSSTokenizer {
2     ...
3     // 1. 存储分词结果
4     Vector m_tokens;
5 };

所谓分词就是根据 CSS 语法,顺序遍历整个样式表字符串的每个字符,将相关字符组成一个个  CSSParserToken  对象。

比如有如下样式表字符串:

div,p {
    background-color: red;
    font-size: 24px;
}

div.item {
    margin-top: 2px;
}

#content.item {
    padding-top: 2px;
}

div+p {
    border-width: 2px;
}

 CSSTokenizer 发现第一个字符为 'd' ,而字母在 CSS 语法里面属于标识符,因此扫描继续。

下一个字符为 'i',也属于标识符,扫描继续,直到碰到字符 ','

字符 ',' 在 CSS 语法里是 Selector List 的分割符,因此第一个 Token 扫描结束。 CSSTokenizer  创建一个  CSSParserToken  用来存储 div,同时也会创建另一个  CSSParserToken  用来存储字符 ','

整个分词流程结束之后,就会产生如下的  CSSParserToken  数组(忽略换行符):

为了解析出整个样式表的 Rule List,需要遍历整个  CSSParserToken  数组,遍历的的时候使用  CSSParserTokenRange  对象。

 CSSParserTokenRange  内部有两个指针, m_first  指向第一个  CSSParserToken , m_last  指向最后一个  CSSParserToken 。同时,CSSParserTokenRange  还有 2 个方法:

 peek  方法返回  m_first  指针指向的  CSSParserToken  对象;

 comsume  方法向后移动  m_first  指针。

 遍历整个  CSSParserToken  数组的方法如下:

 1 // 参数 Range 指向整个 CSSParserToken 数组
 2 template
 3 bool CSSParserImpl::consumeRuleList(CSSParserTokenRange range, RuleListType ruleListType, const T callback)
 4 {
 5     // 1. 遍历整个 CSSParserToken 数组
 6     while (!range.atEnd()) {
 7         ...
 8         // 2. 解析 at-rule
 9         case AtKeywordToken:
10             rule = consumeAtRule(range, allowedRules);
11             break;
12         ...
13         default:
14             // 3. 解析 Qualified Rule
15             rule = consumeQualifiedRule(range, allowedRules);
16             break;
17         }
18         ...
19         if (rule) {
20             // 4. callback 函数将解析出来的 Rule 天健到 SytleSheetContents 对象
21             callback(Ref { *rule });
22         }
23     }
24
25     return firstRuleValid;
26 }

上面代码注释 1 处遍历整个  CSSParserToken  数组。

代码注释 2 处解析样式表中的  At-Rule .

代码注释 3 处解析样式表中的  Qualified Rule 。从 CSS 样式表的组成可以知道,组成样式表的 Rule 是  At-Rule  和  Style Rule ,而  Style Rule  是一种特殊的  Qualified Rule 。因此 注释 2 和 注释 3 可以解析出 CSS 样式表中的所有 Rule。

代码注释 4 处调用回调函数  callback ,这个回调函数将解析出来的 CSS Rule 添加到  StyleSheetContents  对象中。

1.3.1 解析 Style Rule

如果  Qualified Rule  的  prelude  是  Selector List ,那么  Qualified Rule  就是  Style Rule 。因此,解析  Style Rule  分为 2 步:

1 解析  Style Rule  中的  Selector List 。

2 解析  Style Rule  中的  声明块 。

WebKit Inside: CSS 样式表的解析_第2张图片

 相关代码如下:

 1 RefPtr CSSParserImpl::consumeQualifiedRule(CSSParserTokenRange& range, AllowedRulesType allowedRules)
 2 {
 3     ...
 4     // 1. prelude 变量表示 Qualified Rule 的 Prelude 范围
 5     CSSParserTokenRange prelude = range.makeSubRange(preludeStart, &range.peek());
 6     // 2. block 变量表示 Qualified Rule 的声明块范围
 7     CSSParserTokenRange block = range.consumeBlockCheckingForEditability(m_styleSheet.get());
 8
 9     if (allowedRules <= RegularRules)
10         // 3. 1
11         return consumeStyleRule(prelude, block);
12
13     ...
14     return nullptr;
15 }

上面代码注释 1 处首先找到当前  Qualified Rule  的  Prelude ,如果是  Style Rule , Prelude  就是  Selector List 。

注释 2 处获取  Qualifed Rule  声明块的范围。

注释 3 处 开始解析  Style Rule 。

解析  Style Rule  的代码如下所示:

 1 RefPtr CSSParserImpl::consumeStyleRule(CSSParserTokenRange prelude, CSSParserTokenRange block)
 2 {
 3     // 1. 解析 Selector List
 4     auto selectorList = parseCSSSelector(prelude, m_context, m_styleSheet.get(), isNestedContext() ?
 5     ...
 6     RefPtr styleRule;
 7     runInNewNestingContext([&] {
 8         {
 9             // 2. 解析声明块
10             consumeStyleBlock(block, StyleRuleType::Style);
11         }
12         ...
13         // 3. 注释 2 解析声明块的值存储在 m_parsedProperties 变量中,
14         // 此处使用 m_parsedProperties 变量创建 ImmutableStyleProperties 对象,
15         // ImmutableStyleProperties 对象存储 Style Rule 声明块的值
16         auto properties = createStyleProperties(topContext().m_parsedProperties, m_context.mode);
17
18         // We save memory by creating a simple StyleRule instead of a heavier StyleRuleWithNesting when we don't need the CSS Nesting features.
19         if (nestedRules.isEmpty() && !selectorList->hasExplicitNestingParent() && !isNestedContext())
20             // 4. 使用解析出来的 elector List 和声明块值创建一个 Style Rule 对象
21             styleRule = StyleRule::create(WTFMove(properties), m_context.hasDocumentSecurityOrigin, WTFMove(*selectorList));
22         else {
23             ...
24         }
25     });
26
27     return styleRule;
28 }

上面代码注释 1 处解析出  Style Rule  的  Selector List 。

注释 2 处解析  Style Rule  的声明块,解析出来的值存储在  m_parsedProperties  变量中。

注释 3 处根据解析出来的声明块的值创建  ImmutableStyleProperties  对象,该对象最终存储声明块的值。

注释 4 处是有那个解析出来的  Selector List  和声明块的值,创建了  Style Rule  对象。

WebKit Inside: CSS 样式表的解析_第3张图片

上面的函数  CSSParserImpl::consumeStyleRule  内部调用  parseCSSSelector  函数解析  Style Rule  的  Selector List 。

从 CSS 样式表的组成可以知道,CSS 的 Selector 分为 4 类:

1 简单 Selector (Simple Selector)

2 复合 Selector (Compound Selector)

3 组合 Selector (Complex Selector)

4 Selector List

 Selector List  由前面 3 类 Selector 任意组合,通过逗号  ','  连接而来,比如下面就是 2 种类型的  Selector List :

div /* 简单 Selector */, div + p/*组合 Selector */, p#item/*复合 Selector */

div/* 简单 Selector */, p/* 简单 Selector */

而复合 Selector 和组合 Selector 由简单 Selector 构成,因此为了理解函数  parseCSSSelector  的过程,首先需要理解简单 Selector 的解析过程。

1.3.2 解析简单 Selector

简单 Selector 有 6 种:

1 类型 Selector (Type Selector),比如:  div 。

2 通用 Selector (Universal Selector),比如:  * 。

3 属性 Selector (Attribute Selector),比如:  [attr=val] 。

4 类 Selector (Class Selector),比如:  .item 。

5 ID Selector,比如:  #item 。

6 伪类 Selector (Pseudo-Class Selector),比如:  :hover 。

和伪类 Selector 类似的,还有伪元素 Selector (Pseudo-Element Selector),比如:  ::first-letter 。

解析出来的简单 Selector 由类  CSSParserSelector  和  CSSSelector  表示,其中  CSSParserSelector  内部通过  m_selector  属性持有  CSSSelector 。

 CSSSelector  类有一个属性   Match m_match ,代表这个简单 Selector 使用何种方式进行匹配。

 Match  的定义如下:

// 定义在 CSSSelector.h 文件
enum class Match : uint8_t {
    Unknown = 0, // 初始化值
    Tag, // 类型 Selector,比如 div
    Id, // ID Selector,比如 #item
    Class, // 类 Selector,比如 .item
    Exact, // 属性 Selector 中的 [attr=val]
    Set, // 属性 Selector 中的 [attr]
    List, // 属性 Selector 中的 [atr~=val]
    Hyphen, // 属性 Selector 中的 [attr|=val]
    PseudoClass, // 伪类 Selector,比如 :hover
    PseudoElement, // 伪类 Selector,比如 ::first-letter
    Contain, // 属性 Selector 中的 [attr*=val]
    Begin, // 属性 Selector 中的 [attr^=val]
    End, // 属性 Selector 中的 [attr$=val]
    PagePseudoClass, // 与 @page Rule 相关
    NestingParent, // 与嵌套 CSS Rule 相关
    ForgivingUnknown, // 与伪类函数,比如 :is() 相关
    ForgivingUnknownNestContaining // 与伪类函数,比如 :is() 相关
};

解析简单 Selector 的代码如下所示:

 1 std::unique_ptr CSSSelectorParser::consumeSimpleSelector(CSSParserTokenRange& range)
 2 {
 3     const CSSParserToken& token = range.peek();
 4     // 1. 返回值是 CSSParserSelector 对象
 5     std::unique_ptr selector;
 6     if (token.type() == HashToken)
 7         // 2. ID Selector
 8         selector = consumeId(range);
 9     else if (token.type() == DelimiterToken && token.delimiter() == '.')
10         // 3. 类 Selector
11         selector = consumeClass(range);
12     else if (token.type() == DelimiterToken && token.delimiter() == '&' && m_context.cssNestingEnabled)
13         // 4. 嵌套 CSS Rule 标识符也在这里解析,嵌套 CSS 后面介绍
14         selector = consumeNesting(range);
15     else if (token.type() == LeftBracketToken)
16         // 5. 属性 Selector
17         selector = consumeAttribute(range);
18     else if (token.type() == ColonToken)
19         // 6. 伪类或者伪元素 Selector
20         // consumePseudo 内部判断如果只有一个 ':' 就解析成伪类 Selector,
21         // 如果连着 2 个 ':' 就解析成伪元素 Selector.
22         selector = consumePseudo(range);
23     else
24         return nullptr;
25     ...
26     return selector;
27 }

从代码注释 1 处看到,解析后的简单 Selector 是一个  CSSParserSelector  对象。

注释 2-6 分别解析了 4 种简单 Selector 和嵌套 CSS Rule 表示符  '&' 。类型 Selector 和通用 Selector 在代码实现上并没有在这里进行解析,而是放到了别的地方。

嵌套 CSS Rule 后文有介绍。

由于类型 Selector 和通用 Selector 可以结合命名空间使用,它们的解析放在了  CSSSelectorParser::consumeName  函数中:

 1 // 参数 name 是一个引用,它用来存储解析出来的类型 Selector 标签名或者通用 Selector 名 "*"
 2 bool CSSSelectorParser::consumeName(CSSParserTokenRange& range, AtomString& name, AtomString& namespacePrefix)
 3 {
 4     ...
 5     const CSSParserToken& firstToken = range.peek();
 6     if (firstToken.type() == IdentToken) {
 7         // 1. 解析类型 Selector 名
 8         name = firstToken.value().toAtomString();
 9         range.consume();
10     } else if (firstToken.type() == DelimiterToken && firstToken.delimiter() == '*') {
11         // 2. 解析通用 Selector 名
12         name = starAtom();
13         range.consume();
14     }
15     ...
16     return true;
17 }

上面代码参数  name  是一个引用,用来存储解析出来的名字: 要么是类型 Selector 的 HTML 标签名,要么是通用 Selector 名  "*" 。

代码注释 1 解析类型 Selector HTML 标签名。

代码注释 2 解析通用 Selector 名  "*" 。

由于本质上说,通用 Selector 是一种特殊的类型 Selector,因此通用 Selector 的  m_match  属性也是  Match::Tag 。

1.3.3 解析复合 Selector

复合 Selector 由一个或者多个简单 Selector 连接而成,这些简单 Selector 之间不能有其他字符,包括空格。

比如  div#item  就是一个复合 Selector,而  div #item  不是一个复合 Selector,而是一个组合 Selector。

解析复合 Selector 的代码如下:

std::unique_ptr CSSSelectorParser::consumeCompoundSelector(CSSParserTokenRange& range)
{
    ...
    // 1. elementName 存储类型 Selector 对应的 HTML 标签名,或者通用 Selector 名 "*"
    AtomString elementName;
    // 2. 解析类型 Selector 名或者通用 Selector 名
    const bool hasName = consumeName(range, elementName, namespacePrefix);
    if (!hasName) {
        // 3. 对于 #item.news 这样的复合 Selector,并没有类型 Selector 和通用 Selector,
        // 因此 hasName = false,这里解析出第一个 ID Selector #item
        compoundSelector = consumeSimpleSelector(range);
        ...
    }

    // 4. 循环解析后续的简单 Selector,因为一个复合 Selector 可能包含许多个简单 Selector,比如 div#item.news
    while (auto simpleSelector = consumeSimpleSelector(range)) {
        ...
        if (compoundSelector)
            // 5. CSSParserSelector 是一个链表结构,这里将复合 Selector 里面解析出来的简单 Selector 串成一个链表
            compoundSelector->appendTagHistory(CSSSelector::RelationType::Subselector, WTFMove(simpleSelector));
        else
            compoundSelector = WTFMove(simpleSelector);
    }
    ...
    if (!compoundSelector) {
        // 6. 如果复合 Selector 只有类型 Seledtor 或者通用 Selector,比如 div 或者 *,那么就直接返回这个 Selector
        return makeUnique(QualifiedName(namespacePrefix, elementName, namespaceURI));
    }
    // 7. 如果复合 Selector 是 div#item.news 这种以类型 Selector 开头, 或者 *#item.news 这种以通用 Selector 开头,
    // 那么根据 CSS 语法,类型 Selector 和通用 Selector 应该位于复合 Selector 的最前面,
    // 因此这个方法会根据 elementName 创建一个 CSSParserSelector,并添加到复合 Selector 链最前面。
    // 如果注释 2 处没有解析出 elementName,也就是 #item.news 这种形式的复合 Selector,这个函数什么也不做
    prependTypeSelectorIfNeeded(namespacePrefix, elementName, *compoundSelector);
    // 8. 这个函数大部分场景会直接返回上面解析出来的复合 Selector 链, 只会在一些特殊场景下重新排列复合 Selector 链,然后返回.
    return splitCompoundAtImplicitShadowCrossingCombinator(WTFMove(compoundSelector), m_context);
}

上面代码注释 1 处的变量  elementName  就是用来存储  consumeName  方法解析出来的类型 Selector 对应的 HTML 标签名,或者通用 Selector 名  '*' 。

代码注释 2 处是在解析类型 Selector 对应的 HTML 标签名或者通用 Selector 名。

如果复合 Selector 里面没有类型 Selector 或者通用 Selector,比如  #item.news ,那么就会运行到注释 3 处,解析出 ID Selector  #item 。

代码注释 4 处遍历复合 Selector 的其他简单 Selector。

代码注释 5 将从复合 Selector 里面解析出来的简单 Selector 串起来。类 CSSParserSelector  里面有一个属性  m_tagHistory ,它的类型是一个  CSSParserSelector * ,这样  CSSParserSelector  就是一个链表。比如复合 Selector

 div#item.news  解析完成之后,就会形成  div -> #item -> .news   这样的链表结构:

注释 5 在构成复合 Selector 链表时,还为构成复合 Selector 的简单 Selector 之间设置了  Relation :  CSSSelector::RelationType::Subselector 。构成复合 Selector 的简单 Selector 之间的  Relation  都是  CSSSelector::RelationType::Subselector ,其他类型的  Relation  在解析组合 Selector 可以看到。

如果复合 Selector 本身只是一个类型 Selector,比如  div  或者 是一个通用 Selector  '*' ,那么注释 6 处就直接返回这个  CSSParserSelector 。

根据 CSS 语法,如果复合 Selector 里面的简单 Selector 有类型 Selector 或者通用 Selector,那么它们需要在复合 Selector 的最前面,注释 7 正是处理这种情况。

代码注释 8 正常情形下会直接返回解析出来的复合 Selector 对象,只有在一些特殊情况会调整复合 Selector 链表的顺序。特殊情形在  splitCompoundAtImplicitShadowCrossingCombinator  方法内部的注释里面有解释:

// The tagHistory is a linked list that stores combinator separated compound selectors
    // from right-to-left. Yet, within a single compound selector, stores the simple selectors
    // from left-to-right.
    //
    // ".a.b > div#id" is stored in a tagHistory as [div, #id, .a, .b], each element in the
    // list stored with an associated relation (combinator or Subselector).
    //
    // ::cue, ::shadow, and custom pseudo elements have an implicit ShadowPseudo combinator
    // to their left, which really makes for a new compound selector, yet it's consumed by
    // the selector parser as a single compound selector.
    //
    // Example: input#x::-webkit-inner-spin-button -> [ ::-webkit-inner-spin-button, input, #x ]
    //

1.3.4 解析组合 Selector

组合 Selector 由  Combinator  连接复合 Selector 组成,根据 CSS 语法  Combinator  有 4 种:

1  空格 : div p

2  > :  div > p

3  + :  div + p

4  ~ :  div ~ p

解析组合 Selector 的相关代码如下:

 1 std::unique_ptr CSSSelectorParser::consumeComplexSelector(CSSParserTokenRange& range)
 2 {
 3     // 1. 从组合 Selector 里面解析出一个复合 Selector
 4     auto selector = consumeCompoundSelector(range);
 5     if (!selector)
 6         return nullptr;
 7     ...
 8     while (true) {
 9         // 2. 解析 Combinator
10         auto combinator = consumeCombinator(range);
11         // 3. 如果 CSS Rule 是 div{background-color: red;},那么 consumeCombinator 方法
12         // 返回 CSSSelector::RelationType::Subselector
13         if (combinator == CSSSelector::RelationType::Subselector)
14             // 4. 在注释 3 这种情形下,直接跳出循环,返回 Selector div
15             break;
16
17         // 5. 代码运行到这里可能碰到两种 CSS Rule 情形:
18         // Case 1: div {background-color: red;}
19         // Case 2: div + p {background-color: red;}
20         // 在 Case 2 下,可以解析到下一个 Selector p,此时 Combinator 是 '+',
21         // 在 Case 1 下,Combinator 是空格,但是确没有下一个 Selector
22         auto nextSelector = consumeCompoundSelector(range);
23         if (!nextSelector)
24             // 6. 如果是 Case 1,则直接返回 Selector div
25             return isDescendantCombinator(combinator) ? WTFMove(selector) : nullptr;
26         ...
27         CSSParserSelector* end = nextSelector.get();
28         ...
29         // 7. 如果能解析到下一个复合 Selector,由于复合 Selector 是一个链表结构,这里遍历链表到末尾,
30         // 遍历结束,end 是 nextSelector 的末尾
31         while (end->tagHistory()) {
32             end = end->tagHistory();
33             ...
34         }
35         // 8. 根据 Combinator 设置 Selector 之间的关系
36         end->setRelation(combinator);
37         ...
38         // 9. 组合 Selector 之间也构成了链表关系
39         end->setTagHistory(WTFMove(selector));
40         selector = WTFMove(nextSelector);
41     }
42
43     return selector;
44 }

上面代码注释 1 首先解析出一个复合 Selector。

注释 2 处尝试解析  Combinator 。 Combinator 表示的是 Selector 之间的关系,在代码实现上将   Subselector  也当成了  Combinator  的一种,如注释 3 所示。

如果解析的 CSS Rule 为  div{background-color: red;} ,注意  div  和  {  之间没有空格。此时方法  consumeCombinator  解析出来的  Combinator  为  CSSSelector::RelationType::Subselector ,那么就会进入到注释 4 处跳出循环,直接返回 Selector  div 。

如果不是上面注释 3 的情形,则如注释 5所示,CSS Rule 又有两种 Case:

Case 1:  div {background-color: red;} , 注意  div  和  {  之间有空格。

Case 2:  div + p { background-color: red;} 。

在 Case 1 下,由于解析不到后续的 Selector,将进入注释 6,注释 6 会直接返回 Selector  div 。

在 Case 2 下, Combinator  解析为  + ,而且可以解析出下一个 Selector  p ,因此代码运行到注释 7 处。

由于 Selector 本身是一个链表结构,注释 7 遍历这个链表,并且将链表最后一个 Selector 存入变量  end 。

注释 8 根据  Combinator  设置 Selector 之间的关系,由于  Combinator  有 4 种,对应的关系也有 4种:

1 // 定义在 CSSSelector.h
2 enum class RelationType : uint8_t {
3     Subselector = 0, // 复合 Selector 使用
4     DescendantSpace, // 空格
5     Child, // >
6     DirectAdjacent, // +
7     IndirectAdjacent, // ~
8     ...
9 };

注释 9 和复合 Selecto 一样,也将解析出来的 Selector 构造成一个列表。

不一样的是,复合 Selector 链表顺序就是简单 Selector 的排列顺序,比如复合 Selector  div#item.news  解析出来的链表结构为  div -> #item -> .news 。而对于组合 Selector,链表顺序和 复合Selector 顺序是相反的,比如组合 Selector  p#content + div#item.news ,解析出来的链表结构为  div -> #item -> .news -> p -> #content

1.3.5 解析 Selector List

有了上面的介绍,下面来看解析  Selector List  的代码。解析  Selector List  的代码位于函数  parseCSSSelector :

 1  std::optional parseCSSSelector(CSSParserTokenRange range, const CSSSelectorParserContext& context, StyleSheetContents* styleSheet, CSSParserEnum::IsNestedContext isNestedContext)
 2  {
 3      // 1. 创建 Selector 解析器
 4      CSSSelectorParser parser(context, styleSheet, isNestedContext);
 5      range.consumeWhitespace();
 6      auto consume = [&] {
 7          ...
 8          // 2. 解析组合 Selector List
 9          return parser.consumeComplexSelectorList(range);
10     };
11     CSSSelectorList result = consume();
12     ...
13     return result;
14 }

上面代码注释 1 创建 CSS Selector 解析器。

上面代码注释 2 解析组合 Selector List,相关代码如下:

CSSSelectorList CSSSelectorParser::consumeComplexSelectorList(CSSParserTokenRange& range)
{
    return consumeSelectorList(range, [&] (CSSParserTokenRange& range) {
        // 1. 解析组合 Selector
        return consumeComplexSelector(range);
    });
}


template
CSSSelectorList CSSSelectorParser::consumeSelectorList(CSSParserTokenRange& range, ConsumeSelector&& consumeSelector)
{
    // 2. 存储解析出来的 Selector List
    Vector> selectorList;
    // 3. consumeSelector 是一个回调函数,就是上面代码注释 1 中的 consumeComplexSelector
    auto selector = consumeSelector(range);
    if (!selector)
        return { };
    // 4. 将解析出来的 Selector 添加到数组中
    selectorList.append(WTFMove(selector));
    // 5. 遍历 CSS Selector Tokens,如果遇到逗号 CommaToken,说明还有下一个 Selector 需要解析
    while (!range.atEnd() && range.peek().type() == CommaToken) {
        range.consumeIncludingWhitespace();
        // 6. 解析逗号后面的下一个 Selector,也就是调用函数 consumeComplexSelector
        selector = consumeSelector(range);
        if (!selector)
            return { };
        // 7. 继续添加解析出来的 Selector 到数组中
        selectorList.append(WTFMove(selector));
    }
    ...
    return CSSSelectorList { WTFMove(selectorList) };
}

上面代码注释 2 的 变量 selectorList  存储所有解析出来的 CSS Selector。

代码注释 3 调用了一个回调函数,回调函数就是注释 1 的  consumeComplexSelector ,用来解析组合 Selector。

注释 4 将解析出来的组合 Selector 添加到数组中。

注释 5 遍历 CSS Selector Tokens,如果遇到了逗号  ,  说明还有下一个 Selector 需要解析,那么就会运行到注释 6 调用  consumeComplexSelector  继续解析。

注释 7 继续添加解析出来的 Selector。

综合整个  Selector List  的解析过程,函数调用栈如下:

WebKit Inside: CSS 样式表的解析_第4张图片

1.3.6 解析声明块

解析声明块的函数是  CSSParserImpl::consumeStyleBlock ,这个函数内部调用  CSSParserImpl::consumeBlockContent  函数,这个函数内部解析声明块:

 1 void CSSParserImpl::consumeBlockContent(CSSParserTokenRange range, StyleRuleType ruleType, OnlyDeclarations onlyDeclarations, ParsingStyleDeclarationsInRuleList isParsingStyleDeclarationsInRuleList)
 2 {
 3     ...
 4     // 1. 声明块里面会有多个声明,这里进行遍历
 5     while (!range.atEnd()) {
 6         ...
 7         case IdentToken: {
 8             const auto declarationStart = &range.peek();
 9             ...
10             // 2. 获取一条声明的范围
11             const auto declarationRange = range.makeSubRange(declarationStart, &range.peek());
12             // 3. 解析一条声明
13             auto isValidDeclaration = consumeDeclaration(declarationRange, ruleType);
14             ...
15             break;
16         }
17         ..
18     }
19     ...
20 }

由于声明块中会有多条声明,上面代码注释 1 处就是循环遍历所有声明。

注释 2 获取一条声明的 Token 范围。

注释 3 对这条声明进行解析,函数  consumeDeclaration  相关代码如下所示:

 1 bool CSSParserImpl::consumeDeclaration(CSSParserTokenRange range, StyleRuleType ruleType)
 2 {
 3     ...
 4     // 1. 获取属性名 Token
 5     auto& token = range.consumeIncludingWhitespace();
 6     // 2. 获取属性名对应的属性 ID
 7     auto propertyID = token.parseAsCSSPropertyID();
 8     ...
 9     if (propertyID != CSSPropertyInvalid)
10         // 3. 解析属性值
11         consumeDeclarationValue(range.makeSubRange(&range.peek(), declarationValueEnd), propertyID, important, ruleType);
12     ...
13     return didParseNewProperties();
14 }

上面代码注释 1 获取声明中属性名 Token。

属性名解析出来并不是直接存储属性名字符串,而是存储其对应的属性 ID,如注释 2 所示。 CSSPropertyID  定义在  CSSPropertyNames.h  文件中,下面截取部分定义:

// 定义在 CSSPropertyNames.h
enum CSSPropertyID : uint16_t {
    CSSPropertyInvalid = 0,
    CSSPropertyCustom = 1,
    CSSPropertyColorScheme = 2,
    CSSPropertyWritingMode = 3,
    CSSPropertyWebkitRubyPosition = 4,
    CSSPropertyColor = 5,
    CSSPropertyDirection = 6,
    CSSPropertyDisplay = 7,
    CSSPropertyFontFamily = 8,
    ...
}

需要注释的是  CSSPropertyNames.h  头文件是 WebKit 工程使用 Python 脚本动态生成,需要运行 WebKit 工程才可以看到。

上面代码注释 3 解析属性的值,解析出来的属性值存储在  CSSValue  对象中,相关代码如下:

 1 void CSSParserImpl::consumeDeclarationValue(CSSParserTokenRange range, CSSPropertyID propertyID, bool important, StyleRuleType ruleType)
 2 {
 3     // 1. 调用 CSSPropertyParser 类方法解析属性值
 4     CSSPropertyParser::parseValue(propertyID, important, range, m_context, topContext().m_parsedProperties, ruleType);
 5 }
 6
 7 bool CSSPropertyParser::parseValue(CSSPropertyID propertyID, bool important, const CSSParserTokenRange& range, const CSSParserContext& context, ParsedPropertyVector& parsedProperties, StyleRuleType ruleType)
 8 {
 9     ...
10     // 2. 创建属性解析器
11     CSSPropertyParser parser(range, context, &parsedProperties);
12     bool parseSuccess;
13     if (ruleType == StyleRuleType::FontFace)
14     ...
15     else
16         // 3. 解析属性值为 CSSValue 对象,然后使用 propertyID 和 CSSValue 对象创建 CSSProperty 对象,
17         // CSSProperty 对象会被存储在 m_parsedProperties 中
18         parseSuccess = parser.parseValueStart(propertyID, important);
19     ...
20     return parseSuccess;
21 }

上面代码注释 1 调用  CSSPropertyParser  类方法  parseValue  解析属性值。

注释 2 创建  CSSPropertyParser 。

注释 3 将属性值解析为  CSSValue  对象,然后使用  propertyID  和  CSSValue  对象创建  CSSProperty  对象,这个  CSSProperty  对象存储到数组  m_parsedProperties  中。

WebKit Inside: CSS 样式表的解析_第5张图片

1.3.7 解析 At-Rule

CSSParserImpl::consumeRuleList  方法中解析 At-Rule,At-Rule  的解析和  Qualifed Rule  的解析类似,也是先解析  Prelude ,然后解析声明块。

不同的  At-Rule  语法上有所差异,比如有些  At-Rule  只有  Prelude  部分,没有声明块,比如:

@charset "UTF-8";

有些  At-Rule  有声明块但是没有  Prelude ,比如:

@font-face {
    font-family: "Trickster";
}

而有些 At-Rule 既有  Prelude  也有声明块,比如:

@media screen, print {
  body {
    line-height: 1.2;
  }
}

无论何种形式,解析  At-Rule  的  Prelude  和声明块原理,与解析  Qualified Rule  类似。

相关代码如下:

 1 RefPtr CSSParserImpl::consumeAtRule(CSSParserTokenRange& range, AllowedRulesType allowedRules)
 2 {
 3
 4    ...
 5    // 1. 获取 prelude 范围
 6    CSSParserTokenRange prelude = range.makeSubRange(preludeStart, &range.peek());
 7    // 2. 根据 @ 符号后面的 name,获取对应的 ID 值,
 8    // 比如对于 @charset,cssAtRuleID 方法根据 "charset" 字符串,返回 CSSAtRuleCharset
 9    CSSAtRuleID id = cssAtRuleID(name);
10
11    // 3. 有些 At-Rule 没有 block,比如 @charset "UTF-8; 因此直接解析 prelude 生成对应的 Rule 对象
12    if (range.atEnd() || range.peek().type() == SemicolonToken) {
13        range.consume();
14        if (allowedRules == AllowCharsetRules && id == CSSAtRuleCharset)
15            // 4. 解析 @charset At-Rule,返回对应的 Rule 对象
16            return consumeCharsetRule(prelude);
17        ...
18    }
19
20    // 5. 获取声明块范围
21    CSSParserTokenRange block = range.consumeBlock();
22    ...
23    // 6. 根据对应的 CSSAtRuleID,解析相应的 At-Rule
24    switch (id) {
25    ...
26    case CSSAtRuleFontFace:
27        // 7. 解析生成 @font-face At-Rule,返回对应的 Rule 对象
28        return consumeFontFaceRule(prelude, block);
29    ...
30 }

上面代码注释 1 处先获取  prelude  范围。

注释 2 根据  '@'  符号后面的 name,获取对应的 ID。

比如  @charset  的 name 是  "charset"  字符串,调用函数  cssAtRuleID  返回值  CSSAtRuleIDCharset 。

 enum CSSAtRuleID  定义在  CSSAtRuleID.h  头文件中,截取部分代码如下:

// 定义在 CSSAtRuleID.h
enum CSSAtRuleID {
    CSSAtRuleInvalid = 0,
    CSSAtRuleCharset,
    CSSAtRuleFontFace,
    CSSAtRuleImport,
    CSSAtRuleKeyframes,
    CSSAtRuleMedia,
    ...
}

因为  At-Rule  分为  Statement At-Rule  和  块式 At-Rule 。比如  @charset "UTF-8";  就是  Statement At-Rule ,而  @font-face {font-family: "Trickster";}  就是一个  块式 At-Rule 。

由于  Statement At-Rule  没有声明块,所以注释 3 处就是专门解析这些  Statement At-Rule 。

如果是  块式 At-Rule ,那么在注释 5 处会获取声明块的范围。

注释 6 处根据  CSSAtRuleID  调用对应的函数,解析出对应的  At-Rule  对象。

1.3.8 解析嵌套 CSS Rule

CSS Style Rule 支持嵌套,比如:

.foo {
  color: red;

 /* 嵌套的 CSS Rule */
  a {
    color: blue;
  }
}

这种嵌套的 CSS Rule 等价于 2 条 CSS Rule:

.foo {
  color: red;
}

.foo a {
  color: blue;
}

与嵌套 CSS Rule 相关的一个 Selector 是  Nesting Selector ,就是之前解析简单 Selector 遇到的  '&'  符号, '&'  符号代表父 Rule 的  Selector List 。

相关例子如下:

.foo {
  color: red;
  /* & 符号 */
  &:hover { color: blue; }
}

上面这条嵌套 Rule 等价于下面 2 条 Rule:

.foo {
  color: red;
}

.foo:hover {
  color: blue;
}

这里只是简单介绍了嵌套 Rule 的规则,更详细的介绍可以参看这里。

在代码实现上,如果一条 CSS Rule 包含嵌套 Rule,那么解析这条 Rule 返回的对象就不再是  StyleRule ,而是  StyleRuleWithNesting 。 StyleRuleWithNesting  继承自  StyleRule ,它内部有一个数组属性  m_nestedRules  存储所有的嵌套子 Rule。

WebKit Inside: CSS 样式表的解析_第6张图片

 相关代码如下:

 1 RefPtr CSSParserImpl::consumeStyleRule(CSSParserTokenRange prelude, CSSParserTokenRange block)
 2 {
 3     ...
 4     RefPtr styleRule;
 5
 6     runInNewNestingContext([&] {
 7         ...
 8         if (nestedRules.isEmpty() && !selectorList->hasExplicitNestingParent() && !isNestedContext())
 9             // 1. 创建非嵌套的 Style Rule
10             styleRule = StyleRule::create(WTFMove(properties), m_context.hasDocumentSecurityOrigin, WTFMove(*selectorList));
11         else {
12             // 2. 创建嵌套的 Style Rule
13             styleRule = StyleRuleWithNesting::create(WTFMove(properties), m_context.hasDocumentSecurityOrigin, WTFMove(*selectorList), WTFMove(nestedRules));
14             m_styleSheet->setHasNestingRules();
15         }
16     });
17
18     return styleRule;
19 }

上面代码注释 1 创建非嵌套  Style Rule 。

代码注释 2 创建嵌套  StyleRuleWithNesting 。

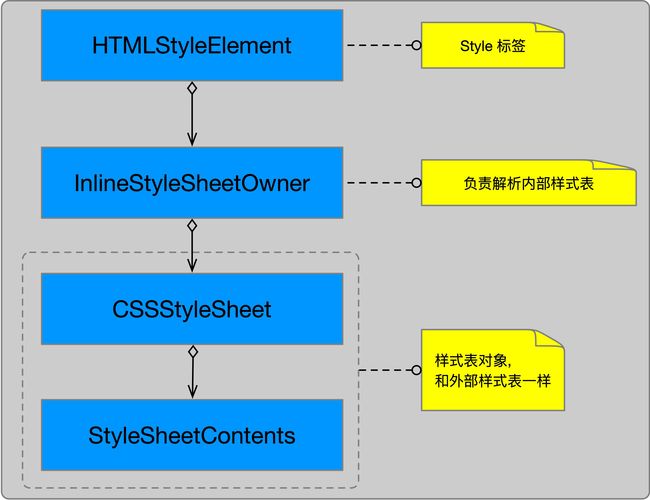

2 内部样式表

内部样式表直接写在 HTML 文件的    标签,就会解析
