xilinx FPGA 除法器IP核（divider）的使用 vivado 2019.1

参考：xilinx FPGA 除法器ip核（divider）的使用（VHDL&Vivado）_vivado除法器_坚持每天写程序的博客-CSDN博客

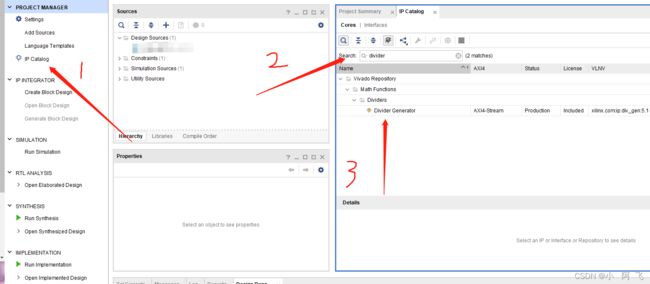

一、创建除法IP

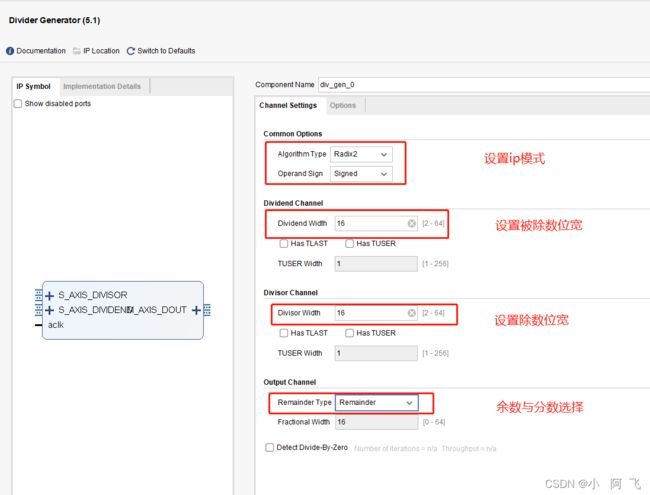

vivado的除法器ip核有三种类型，跟ISE相比多了一个LuMult类型，总结来说就是

LuMult：使用了DSP切片、块RAM和少量的FPGA逻辑原语（寄存器和lut），所以和Radix2相比占用fpga资源更少；可以选择有符号或者无符号类型数据；但是位数有限，只能用于运算量小的时候，被除数位宽：2~17，除数位宽：2~11；只能选择余数模式

Radix2：使用FPGA逻辑原语（寄存器和LUTs）；可以选择有符号或者无符号类型数据；被除数位宽：2~64，除数位宽：2~64；可以选择余数模式或者分数模式

High Radix：使用DSP切片和块ram；只能选择有符号类型（所以要扩展一位）；被除数位宽：4~64，除数位宽：4~64；只能选择分数模式

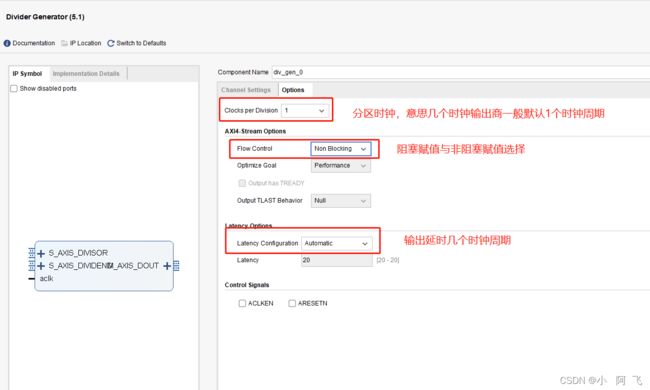

时序控制有两种模式：

Non Blocking Mode：非阻塞模式

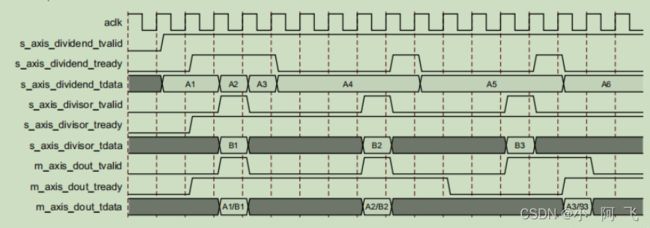

 valid是数据输入有效信号（in），ready是数据已经输入的标志信号（out），也就是说只有当除数和被除数同时输入成功，才会进行运算，并且在计算完成后在valid有效时，输出结果。但是在图中的dout_valid第二次有效时，这次的除数是无效的，所以要避免这个情况。

Blocking Mode：阻塞模式

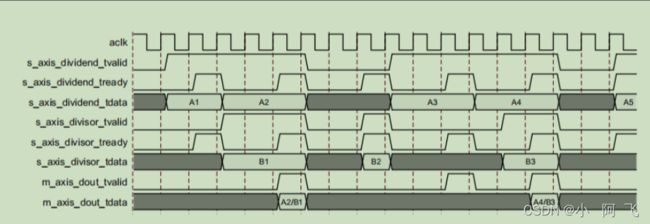

valid是数据输入有效信号（in），ready是数据已经输入的标志信号（out），但是在该模式下对于除数和被除数是否有效的判定是一样的，只是两个过程是独立的，相当于单独判断被除数和除数 是否有效，然后一次放到两个fifo当中，然后依次去计算。

二、避坑点

正常情况下，你ip配置跟上面一样但数据出来不对先看ip有没有更新，每次更改ip或者代码都要

 要不生成bit文件后也没更新数据。

一般我们取输出有效信号时的值，后面的值都是错乱的

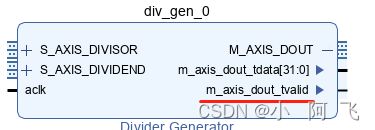

还有赛灵思的ip生成后是.vhd后缀的 不是.v的不过不影响我们verilog语言正常使用，例化如下：

div_gen_0   inst_div_gen_0  (
    .aclk (aclk ),                   //: IN STD_LOGIC;
    .s_axis_divisor_tvalid(s_axis_divisor_tvalid),  //: IN STD_LOGIC;
    .s_axis_divisor_tdata (s_axis_divisor_tdata ),            // : IN STD_LOGIC_VECTOR
    .s_axis_dividend_tvalid (s_axis_dividend_tvalid ),          // : IN STD_LOGIC;
    .s_axis_dividend_tdata(s_axis_dividend_tdata),  //  : IN STD_LOGIC_VECTOR
    .m_axis_dout_tvalid(m_axis_dout_tvalid),        // : OUT STD_LOGIC;
    .m_axis_dout_tdata (m_axis_dout_tdata )    // : OUT STD_LOGIC_VECTOR(31 DOWNTO 0)
  );
