【PCL】Segmentation 模块—— 圆柱模型分割（Cylinder model segmentation）

1、简介

PCL（Point Cloud Library）中的圆柱模型分割Cylinder Model Segmentation是一种从点云数据中提取圆柱体模型的技术。它通过识别点云中符合圆柱体几何形状的部分，将圆柱体从其他几何形状中分离出来。

1.1 主要步骤

1. 预处理：

   • 对点云进行去噪、下采样等操作，以减少数据量并提升处理效率。

2. 法线估计：

   • 计算点云中每个点的法线，用于后续的模型拟合。

3. 模型拟合：

   • 使用RANSAC（随机采样一致性）算法拟合圆柱体模型。RANSAC通过随机采样点来估计模型参数，并评估其与点云的拟合程度。

4. 分割：

   • 根据拟合的圆柱体模型，将点云中符合该模型的内点（inliers）与不符合的外点（outliers）分离。

5. 后处理：

   • 对分割结果进行优化，如去除噪声或进一步细化圆柱体参数。

1.2 应用场景

• 工业检测：识别管道、圆柱形零件等。
• 机器人：用于导航和物体抓取。
• 建筑建模：提取建筑物中的圆柱形结构。

2、代码实现

代码为圆柱形模型运行一个样本共识分割，由于数据中存在噪声，圆柱模型并不完美。为了使示例更实际一些，将以下操作应用于输入数据集（按顺序）：

• 距离大于1.5米的数据点被过滤

• 估计每个点的表面法线

• 一个平面模型（描述我们演示数据集中的表）被分割并保存到磁盘上

• 一个圆柱形模型（在我们的演示数据集中描述杯子）被分割并保存到磁盘上

2.1 cylinder_segmentation.cpp

#include
#include
#include
#include
#include
#include
#include
#include
#include

typedef pcl::PointXYZ PointT;

int
main ()
{
  // All the objects needed
  pcl::PCDReader reader;
  pcl::PassThrough<PointT> pass;
  pcl::NormalEstimation<PointT, pcl::Normal> ne;
  pcl::SACSegmentationFromNormals<PointT, pcl::Normal> seg;
  pcl::PCDWriter writer;
  pcl::ExtractIndices<PointT> extract;
  pcl::ExtractIndices<pcl::Normal> extract_normals;
  pcl::search::KdTree<PointT>::Ptr tree (new pcl::search::KdTree<PointT> ());

  // Datasets
  pcl::PointCloud<PointT>::Ptr cloud (new pcl::PointCloud<PointT>);
  pcl::PointCloud<PointT>::Ptr cloud_filtered (new pcl::PointCloud<PointT>);
  pcl::PointCloud<pcl::Normal>::Ptr cloud_normals (new pcl::PointCloud<pcl::Normal>);
  pcl::PointCloud<PointT>::Ptr cloud_filtered2 (new pcl::PointCloud<PointT>);
  pcl::PointCloud<pcl::Normal>::Ptr cloud_normals2 (new pcl::PointCloud<pcl::Normal>);
  pcl::ModelCoefficients::Ptr coefficients_plane (new pcl::ModelCoefficients), coefficients_cylinder (new pcl::ModelCoefficients);
  pcl::PointIndices::Ptr inliers_plane (new pcl::PointIndices), inliers_cylinder (new pcl::PointIndices);

  // Read in the cloud data
  reader.read ("table_scene_mug_stereo_textured.pcd", *cloud);
  std::cerr << "PointCloud has: " << cloud->size () << " data points." << std::endl;

  // Build a passthrough filter to remove spurious NaNs and scene background
  //使用直通滤波器沿Z轴裁剪点云，保留Z值在`[0, 1.5]`范围内的点
  pass.setInputCloud (cloud);
  pass.setFilterFieldName ("z");
  pass.setFilterLimits (0, 1.5);
  pass.filter (*cloud_filtered);
  std::cerr << "PointCloud after filtering has: " << cloud_filtered->size () << " data points." << std::endl;

  // Estimate point normals 法线估计
  // 使用KdTree搜索方法，对滤波后的点云进行法线估计，每个点的法线基于其最近的50个邻居计算。
  ne.setSearchMethod (tree);
  ne.setInputCloud (cloud_filtered);
  ne.setKSearch (50);
  ne.compute (*cloud_normals);

  // Create the segmentation object for the planar model and set all the parameters
  // 平面分割
  seg.setOptimizeCoefficients (true);
  seg.setModelType (pcl::SACMODEL_NORMAL_PLANE);
  seg.setNormalDistanceWeight (0.1);
  seg.setMethodType (pcl::SAC_RANSAC);
  seg.setMaxIterations (100);
  seg.setDistanceThreshold (0.03);
  seg.setInputCloud (cloud_filtered);
  seg.setInputNormals (cloud_normals);
  // Obtain the plane inliers and coefficients
  // 使用RANSAC算法拟合平面模型，并输出平面方程的系数
  seg.segment (*inliers_plane, *coefficients_plane);
  std::cerr << "Plane coefficients: " << *coefficients_plane << std::endl;

  // Extract the planar inliers from the input cloud 提取平面点云
  extract.setInputCloud (cloud_filtered);
  extract.setIndices (inliers_plane);
  extract.setNegative (false);

  // Write the planar inliers to disk
  // 提取平面点云并保存到PCD文件
  pcl::PointCloud<PointT>::Ptr cloud_plane (new pcl::PointCloud<PointT> ());
  extract.filter (*cloud_plane);
  std::cerr << "PointCloud representing the planar component: " << cloud_plane->size () << " data points." << std::endl;
  writer.write ("table_scene_mug_stereo_textured_plane.pcd", *cloud_plane, false);

  // Remove the planar inliers, extract the rest 去除平面点云
  extract.setNegative (true);
  extract.filter (*cloud_filtered2);
  extract_normals.setNegative (true);
  extract_normals.setInputCloud (cloud_normals);
  extract_normals.setIndices (inliers_plane);
  extract_normals.filter (*cloud_normals2);

  // Create the segmentation object for cylinder segmentation and set all the parameters
  // 圆柱体分割
  seg.setOptimizeCoefficients (true);
  seg.setModelType (pcl::SACMODEL_CYLINDER);
  seg.setMethodType (pcl::SAC_RANSAC);
  seg.setNormalDistanceWeight (0.1);
  seg.setMaxIterations (10000);
  seg.setDistanceThreshold (0.05);
  seg.setRadiusLimits (0, 0.1);
  seg.setInputCloud (cloud_filtered2);
  seg.setInputNormals (cloud_normals2);

  // Obtain the cylinder inliers and coefficients
  // 使用RANSAC算法拟合圆柱体模型，并输出圆柱体的参数
  seg.segment (*inliers_cylinder, *coefficients_cylinder);
  std::cerr << "Cylinder coefficients: " << *coefficients_cylinder << std::endl;

  // Write the cylinder inliers to disk
  // 提取圆柱体点云并保存到PCD文件
  extract.setInputCloud (cloud_filtered2);
  extract.setIndices (inliers_cylinder);
  extract.setNegative (false);
  pcl::PointCloud<PointT>::Ptr cloud_cylinder (new pcl::PointCloud<PointT> ());
  extract.filter (*cloud_cylinder);
  if (cloud_cylinder->points.empty ())
    std::cerr << "Can't find the cylindrical component." << std::endl;
  else
  {
	  std::cerr << "PointCloud representing the cylindrical component: " << cloud_cylinder->size () << " data points." << std::endl;
	  writer.write ("table_scene_mug_stereo_textured_cylinder.pcd", *cloud_cylinder, false);
  }
  return (0);
}

2.2 CMakeLists.txt

cmake_minimum_required(VERSION 3.5 FATAL_ERROR)

project(cylinder_segmentation)

find_package(PCL 1.2 REQUIRED)

include_directories(${PCL_INCLUDE_DIRS})
link_directories(${PCL_LIBRARY_DIRS})
add_definitions(${PCL_DEFINITIONS})

add_executable (${PROJECT_NAME} cylinder_segmentation.cpp)
target_link_libraries (${PROJECT_NAME} ${PCL_LIBRARIES})

3、运行结果

• 编译运行

mkdir build && cd build
cmake ..
make
./cylinder_segmentation

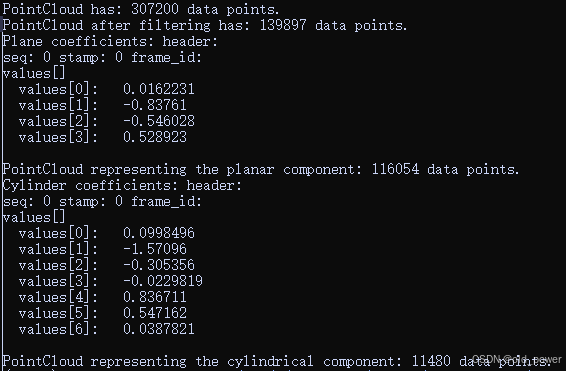

• 结果

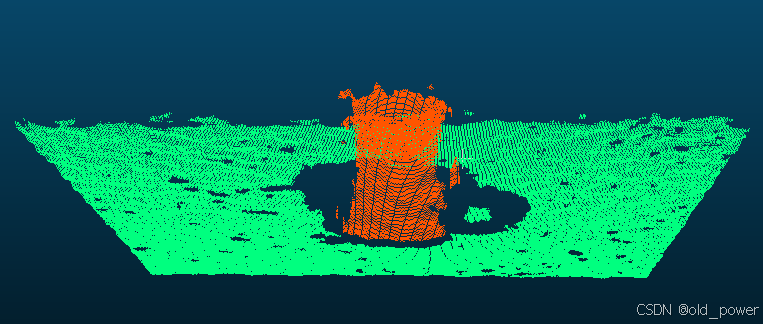

• 点云处理前table_scene_mug_stereo_textured.pcd

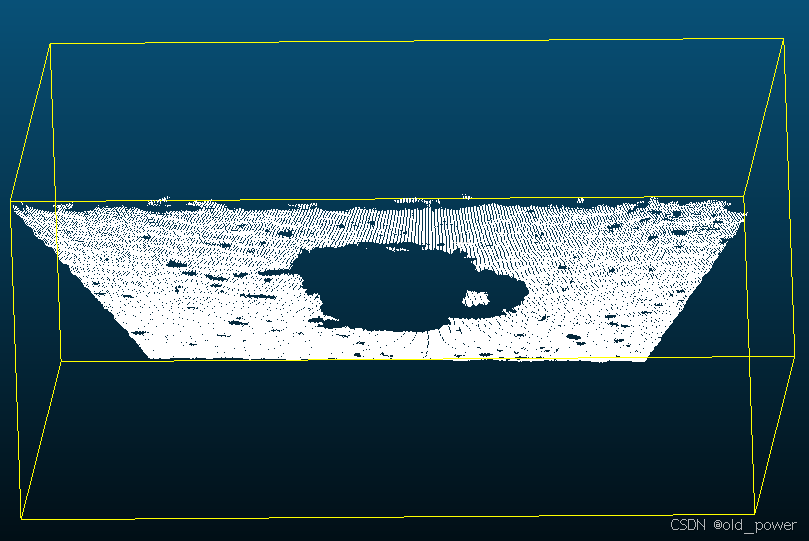

• 保存的平面点云table_scene_mug_stereo_textured_plane.pcd

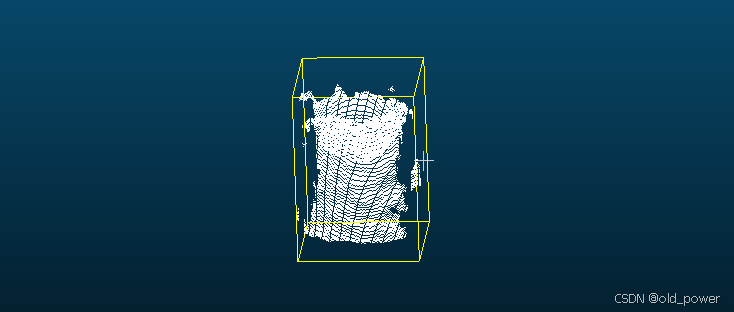

• 保存提取的圆柱体点云table_scene_mug_stereo_textured_cylinder.pcd


4、代码解读

4.1 头文件引入

• ModelCoefficients：用于存储模型参数（如平面、圆柱体的方程系数）。
• pcd_io：用于读取和保存PCD格式的点云文件。
• point_types：定义了点云中点的类型（如pcl::PointXYZ）。
• filters：包含点云滤波工具（如ExtractIndices和PassThrough）。
• features：包含点云特征计算工具（如法线估计NormalEstimation）。
• sample_consensus：包含RANSAC算法及其相关模型（如平面、圆柱体）。
• segmentation：包含点云分割工具。

4.2 类型定义

typedef pcl::PointXYZ PointT;

• 定义PointT为pcl::PointXYZ，表示点云中的点类型为三维坐标点（x, y, z）。

4.3 初始化对象

• reader：用于读取PCD文件。
• pass：直通滤波器，用于裁剪点云。
• ne：法线估计器，用于计算点云中每个点的法线。
• seg：基于法线的分割器，用于分割平面和圆柱体。
• writer：用于保存点云数据到PCD文件。
• extract：用于从点云中提取特定索引的点。
• extract_normals：用于从法线点云中提取特定索引的法线。
• tree：KdTree对象，用于加速法线估计中的最近邻搜索。

4.4 数据集初始化

• cloud：存储原始点云数据。
• cloud_filtered：存储滤波后的点云数据。
• cloud_normals：存储点云的法线数据。
• cloud_filtered2：存储去除平面后的点云数据。
• cloud_normals2：存储去除平面后的法线数据。
• coefficients_plane和coefficients_cylinder：分别存储平面和圆柱体的模型系数。
• inliers_plane和inliers_cylinder：分别存储平面和圆柱体的内点索引。

4.5 平面分割代码

seg.setOptimizeCoefficients(true);
seg.setModelType(pcl::SACMODEL_NORMAL_PLANE);
seg.setNormalDistanceWeight(0.1);
seg.setMethodType(pcl::SAC_RANSAC);
seg.setMaxIterations(100);
seg.setDistanceThreshold(0.03);
seg.setInputCloud(cloud_filtered);
seg.setInputNormals(cloud_normals);
seg.segment(*inliers_plane, *coefficients_plane);
std::cerr << "Plane coefficients: " << *coefficients_plane << std::endl;

• setOptimizeCoefficients(true)：

  • 启用模型系数优化。在拟合模型后，进一步优化模型参数以提高精度。

• setModelType(pcl::SACMODEL_NORMAL_PLANE)：

  • 设置分割模型类型为带法线的平面模型。该模型不仅使用点的坐标，还使用点的法线信息来拟合平面。

• setNormalDistanceWeight(0.1)：

  • 设置法线距离权重。该参数控制法线信息在模型拟合中的重要性。值越大，法线的影响越大。

• setMethodType(pcl::SAC_RANSAC)：

  • 使用RANSAC算法进行模型拟合。RANSAC是一种鲁棒的拟合算法，能够有效处理噪声和离群点。

• setMaxIterations(100)：

  • 设置RANSAC算法的最大迭代次数为100。迭代次数越多，拟合结果越精确，但计算时间越长。

• setDistanceThreshold(0.03)：

  • 设置距离阈值。点到模型的距离小于该阈值的点被视为内点（inliers）。该值越小，拟合的模型越精确。

• setInputCloud(cloud_filtered)：

  • 设置输入点云为滤波后的点云（cloud_filtered）。

• setInputNormals(cloud_normals)：

  • 设置输入点云的法线数据（cloud_normals）。

• seg.segment(*inliers_plane, *coefficients_plane)：

  • 执行平面分割，将内点索引存储在inliers_plane中，平面模型的系数存储在coefficients_plane中。

• std::cerr << "Plane coefficients: " << *coefficients_plane << std::endl;：

  • 输出平面模型的系数。平面方程的一般形式为：Ax + By + Cz + D = 0，其中coefficients_plane存储了[A, B, C, D]。

4.6 圆柱体分割代码

seg.setOptimizeCoefficients(true);
seg.setModelType(pcl::SACMODEL_CYLINDER);
seg.setMethodType(pcl::SAC_RANSAC);
seg.setNormalDistanceWeight(0.1);
seg.setMaxIterations(10000);
seg.setDistanceThreshold(0.05);
seg.setRadiusLimits(0, 0.1);
seg.setInputCloud(cloud_filtered2);
seg.setInputNormals(cloud_normals2);
seg.segment(*inliers_cylinder, *coefficients_cylinder);
std::cerr << "Cylinder coefficients: " << *coefficients_cylinder << std::endl;

• setOptimizeCoefficients(true)：

  • 启用模型系数优化。

• setModelType(pcl::SACMODEL_CYLINDER)：

  • 设置分割模型类型为圆柱体模型。

• setMethodType(pcl::SAC_RANSAC)：

  • 使用RANSAC算法进行模型拟合。

• setNormalDistanceWeight(0.1)：

  • 设置法线距离权重。

• setMaxIterations(10000)：

  • 设置RANSAC算法的最大迭代次数为10000。圆柱体模型的拟合通常比平面模型更复杂，因此需要更多的迭代次数。

• setDistanceThreshold(0.05)：

  • 设置距离阈值。点到圆柱体模型的距离小于该阈值的点被视为内点。

• setRadiusLimits(0, 0.1)：

  • 设置圆柱体半径的范围。半径必须在该范围内才会被接受。

• setInputCloud(cloud_filtered2)：

  • 设置输入点云为去除平面后的点云（cloud_filtered2）。

• setInputNormals(cloud_normals2)：

  • 设置输入点云的法线数据（cloud_normals2）。

• seg.segment(*inliers_cylinder, *coefficients_cylinder)：

  • 执行圆柱体分割，将内点索引存储在inliers_cylinder中，圆柱体模型的系数存储在coefficients_cylinder中。

• std::cerr << "Cylinder coefficients: " << *coefficients_cylinder << std::endl;：

  • 输出圆柱体模型的系数。圆柱体模型的系数通常包括：
    • 圆柱体轴线的方向向量（3个值）。
    • 圆柱体轴线上某一点的坐标（3个值）。
    • 圆柱体的半径（1个值）。

4.7 平面和圆柱体分割的区别

参数	平面分割	圆柱体分割
模型类型	pcl::SACMODEL_NORMAL_PLANE	pcl::SACMODEL_CYLINDER
法线权重	0.1	0.1
最大迭代次数	100	10000
距离阈值	0.03	0.05
半径限制	无	[0, 0.1]
输入点云	cloud_filtered	cloud_filtered2
输入法线	cloud_normals	cloud_normals2
