拖拽(Drag and Drop)是一种常见的用户交互方式、数据传输方法。允许用户通过拖动鼠标来移动或复制数据。
在WPF 中的拖拽操作主要涉及以下几个概念:
要在拖动期间执行其他操作,请处理放置目标上的 DragEnter、DragOver 和 DragLeave 事件。
要更改鼠标指针的外观,请处理拖动源上的 GiveFeedback 事件。
要更改取消拖放操作的方式,请处理拖动源上的 QueryContinueDrag 事件。
本节介绍如何实现椭圆元素的拖放。椭圆既是拖动源又是放置目标。传输的数据是椭圆的 Fill 属性的字符串表示形式。
示例
private void ellipse_MouseMove(object sender, MouseEventArgs e)
{
Ellipse ellipse = sender as Ellipse;
if (ellipse != null && e.LeftButton == MouseButtonState.Pressed)
{
DragDrop.DoDragDrop(ellipse,
ellipse.Fill.ToString(),
DragDropEffects.Copy);
}
}
在 MouseMove 事件处理程序内部,调用 DoDragDrop 方法来启动拖放操作。 DoDragDrop 方法采用三个参数:
dragSource
– 对作为传输数据源的依赖对象的引用;这通常是 MouseMove 事件的来源。data
- - 包含传输数据的对象,包装在 DataObject 中。// 创建一个新的 DataObject
DataObject dataObject = new DataObject();
// 添加多个数据项
dataObject.SetData("Text", "这是一个文本数据");
dataObject.SetData("Number", 12345);
dataObject.SetData("Date", DateTime.Now);
// 启动拖放操作
DragDropEffects effects = DragDrop.DoDragDrop((DependencyObject)sender, dataObject, DragDropEffects.Copy);
allowedEffects
- DragDropEffects 枚举值之一,指定允许的拖放操作效果。向用户提供有关允许的操作(移动、复制、无)的反馈,并且可以基于附加的用户输入(例如在拖动期间按 ESC 键)取消拖放操作。可以选择处理拖动源上的 GiveFeedback 和 QueryContinueDrag 事件。
WPF 定义了一个 DragDropEffects
枚举用于指定拖放操作的效果。它支持按位组合其成员值,以便在拖放操作中表示不同的效果。
DragDropEffects
枚举包含以下成员:
None: 值为0,表示放置目标不接受数据。
Copy: 值为1,将拖动源中的数据复制到放置目标。
Move: 值为2,将拖动源中的数据移动到放置目标。
Link: 值为4,将拖动源中的数据链接到放置目标。
Scroll: 值为-2147483648,拖动时可以滚动目标,以定位在目标中当前不可见的某个放置位置。
All: 值为-2147483645,表示Copy
、Move
和Scroll
效果的组合。
GiveFeedback
GiveFeedback具有默认处理程序,通常可这些事件,除非有特定需要更改它们的默认行为。
拖动拖动源时,会连续引发 GiveFeedback 事件。
此事件的默认处理程序检查拖动源是否位于有效的放置目标上方。
如果是,它会检查放置目标允许的效果。然后,它向最终用户提供有关允许的放置效果的反馈。
例如:将鼠标光标更改为不可放置、复制或移动光标来完成的。
如果处理此事件,请务必将其标记为已处理,以便默认处理程序不会覆盖您的处理程序。
private void Element_GiveFeedback(object sender, GiveFeedbackEventArgs e)
{
if (e.Effects == DragDropEffects.Copy)
{
// 更改鼠标光标为复制光标
Mouse.SetCursor(Cursors.Cross);
}
else
{
// 更改鼠标光标为不可放置光标
Mouse.SetCursor(Cursors.No);
}
// 标记事件为已处理
e.Handled = true;
}
拖动拖动源时会连续引发 QueryContinueDrag 事件。
可以处理此事件,以根据 ESC、SHIFT、CTRL 和 ALT 键的状态以及鼠标按钮的状态确定结束拖放操作的操作。
如果按下 ESC 键,此事件的默认处理程序将取消拖放操作;
如果释放鼠标按钮,则删除数据。
这些事件在拖放操作期间不断引发。因此,您应该避免在事件处理程序中执行资源密集型任务。 例如,使用缓存的游标而不是每次引发 GiveFeedback 事件时创建新游标。
private void Element_QueryContinueDrag(object sender, QueryContinueDragEventArgs e)
{
// 如果按下 ESC 键,则取消拖放操作
if (e.EscapePressed)
{
e.Action = DragAction.Cancel;
}
// 如果释放鼠标按钮,则删除数据
else if (e.KeyStates == DragDropKeyStates.None)
{
e.Action = DragAction.Drop;
else
{
e.Action = DragAction.Continue;
}
Mouse.SetCursor(Cursors.Arrow);
}
true
当数据被拖入放置目标的边界时;
不要在 DragEnter 事件中设置 DragEventArgs.Effects 属性,因为它会在 DragOver 事件中被覆盖。
示例
// 定义一个私有变量来保存椭圆的原始填充画笔
private Brush _previousFill = null;
// 椭圆的 DragEnter 事件处理程序
private void ellipse_DragEnter(object sender, DragEventArgs e)
{
// 将发送者转换为 Ellipse 类型
Ellipse ellipse = sender as Ellipse;
// 如果转换成功,即发送者确实是一个椭圆
if (ellipse != null)
{
// 保存当前的填充画笔以便在拖放操作结束后恢复
_previousFill = ellipse.Fill;
// 检查拖动的数据对象是否包含可转换为 Brush 的字符串数据
if (e.Data.GetDataPresent(DataFormats.StringFormat))
{
// 提取拖动的数据对象中的字符串数据
string dataString = (string)e.Data.GetData(DataFormats.StringFormat);
// 创建一个 BrushConverter 对象用于转换字符串到 Brush
BrushConverter converter = new BrushConverter();
// 检查字符串是否可以转换为有效的 Brush
if (converter.IsValid(dataString))
{
// 将字符串转换为 Brush 并应用于椭圆的填充
Brush newFill = (Brush)converter.ConvertFromString(dataString);
ellipse.Fill = newFill;
}
}
}
}
GetDataPresent讲解
GetDataPresent
方法用于检查拖动的数据中是否包含指定格式的数据。
它有多个重载,常用的入参类型包括字符串和类型。
以下是对这些入参的详细介绍:
bool GetDataPresent(string format)
format
是一个字符串,表示要检查的数据格式。DataFormats
类中的预定义格式,如 DataFormats.Text
、DataFormats.Bitmap
、DataFormats.FileDrop
等。if (e.Data.GetDataPresent(DataFormats.Text))
{
// 数据中包含文本格式的数据
}
bool GetDataPresent(Type format)
format
是一个 Type
对象,表示要检查的数据类型。typeof
关键字来指定类型,如 typeof(string)
、typeof(Button)
等。if (e.Data.GetDataPresent(typeof(Button)))
{
// 数据中包含 Button 类型的数据
}
bool GetDataPresent(string format, bool autoConvert)
format
: 一个字符串,表示要检查的数据格式。autoConvert
: 一个布尔值,指示是否允许自动转换数据格式。if (e.Data.GetDataPresent(DataFormats.Text, true))
{
// 数据中包含文本格式的数据,允许自动转换
}
GetDataPresent
方法通过检查拖动的数据中是否包含指定格式的数据,帮助确定拖放操作的有效性。根据不同的需求,可以使用字符串或类型作为参数,甚至可以指定是否允许自动转换数据格式。示例
private void ellipse_DragOver(object sender, DragEventArgs e)
{
// 默认不允许拖放操作
e.Effects = DragDropEffects.None;
// 如果 DataObject 包含字符串数据,则提取它
if (e.Data.GetDataPresent(DataFormats.StringFormat))
{
string dataString = (string)e.Data.GetData(DataFormats.StringFormat);
// 如果字符串可以转换为 Brush,则允许复制或移动操作
BrushConverter converter = new BrushConverter();
if (converter.IsValid(dataString))
{
e.Effects = DragDropEffects.Copy | DragDropEffects.Move;
}
}
}
private void ellipse_DragLeave(object sender, DragEventArgs e)
{
// 将 sender 转换为 Ellipse 对象
Ellipse ellipse = sender as Ellipse;
// 如果转换成功
if (ellipse != null)
{
// 将 Ellipse 的填充色恢复为之前的颜色
ellipse.Fill = _previousFill;
}
}
private void ellipse_Drop(object sender, DragEventArgs e)
{
// 将 sender 转换为 Ellipse 对象
Ellipse ellipse = sender as Ellipse;
if (ellipse != null)
{
// 如果 DataObject 包含字符串数据,则提取它
if (e.Data.GetDataPresent(DataFormats.StringFormat))
{
string dataString = (string)e.Data.GetData(DataFormats.StringFormat);
// 如果字符串可以转换为 Brush,
// 则进行转换并将其应用于 ellipse
BrushConverter converter = new BrushConverter();
if (converter.IsValid(dataString))
{
Brush newFill = (Brush)converter.ConvertFromString(dataString);
ellipse.Fill = newFill;
}
}
}
}
DragDrop.DoDragDrop
后不触发鼠标事件在使用拖住的过程中,也常常用到拖拽并移动控件位置。在我的尝试中,发现**DragDrop.DoDragDrop(_dragDropBorder, dataobject, DragDropEffects.Move);
会阻碍_dragDropBorder
**的其他鼠标事件。但是我并没找到直接明确的说法。
如以下代码,我平常事在PreviewouseLeftButtonDown
中设置拖拽源,拖拽开始。
在MouseMove
中通过TranslateTransform
移动控件位置,发现并不起效,因为没有触发MouseMove
事件。
private Point _startPoint;
private TranslateTransform _translateTransform;
public Point _initialTransformPosition;
private void ellipse_MouseLeftButtonDown(object sender, MouseButtonEventArgs e)
{
_startPoint = e.GetPosition(Application.Current.MainWindow);
if (_translateTransform != null)
{
_initialTransformPosition = new Point(_translateTransform.X, _translateTransform.Y);
}
else
{
_translateTransform = PART_Border?.RenderTransform as TranslateTransform;
_initialTransformPosition = new Point(0, 0); // 如果没有Transform,则初始位置为(0,0)
}
// 以下代码如果不注释,将影响ellipse_MouseMove执行
DataObject dataObject = new DataObject();
dataObject.SetData("Brush", PART_Ellipse.Fill);
dataObject.SetData("Source", PART_Ellipse);
DragDrop.DoDragDrop(PART_Ellipse, dataObject, DragDropEffects.All);
}
private void ellipse_MouseMove(object sender, MouseEventArgs e)
{
if (e.LeftButton != MouseButtonState.Pressed) return;
if (_translateTransform == null) return;
Point currentPoint = e.GetPosition(Application.Current.MainWindow);
double offsetX = currentPoint.X - _startPoint.X;
double offsetY = currentPoint.Y - _startPoint.Y;
double newX = _initialTransformPosition.X + offsetX;
double newY = _initialTransformPosition.Y + offsetY;
if (newX == 0 && newY == 0) return;
_translateTransform.X = newX;
_translateTransform.Y = newY;
}
我尝试在ellipse_QueryContinueDrag
中处理位置移动,效果不理想——椭圆移动轨迹诡异。我暂时没有理清为什么。代码如下:
private void ellipse_QueryContinueDrag(object sender, QueryContinueDragEventArgs e)
{
if (e.KeyStates != DragDropKeyStates.LeftMouseButton) return;
if (_translateTransform == null) return;
Point currentPoint = Mouse.GetPosition(Application.Current.MainWindow);
double offsetX = currentPoint.X - _startPoint.X;
double offsetY = currentPoint.Y - _startPoint.Y;
double newX = _initialTransformPosition.X + offsetX;
double newY = _initialTransformPosition.Y + offsetY;
if (newX == 0 && newY == 0) return;
_translateTransform.X = newX;
_translateTransform.Y = newY;
}

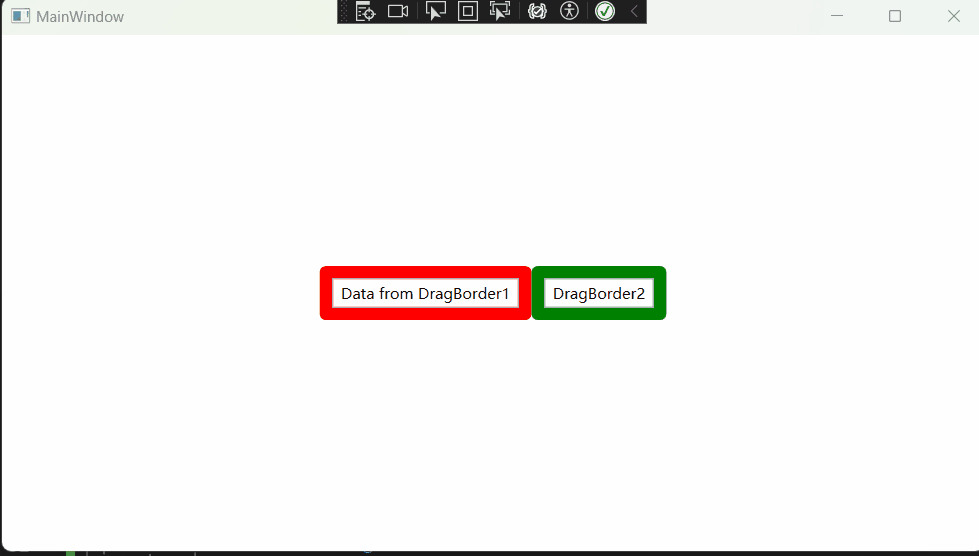

鉴于在DragDrop中使用遇到的问题,我思考如果自己实现该如何编写?于是我自己简陋的实现了一个自定义控件DragBorder
。只要用来实现一盒可拖拽移动控件位置,并且拖拽到另一个DragBorder
的同时实现数据的合并,合并数据后将拖拽源从父控件中删除的功能。这里实现的比价简陋,只做抛砖引玉石。
在我的文章WPF 实现可拖拽调整顺序的ListView自定义控件_wpf 重写itemscontrol 可以手动拖动元素 任意位置停靠-CSDN博客中,提到了一个项目GongSolutions.WPF.DragDrop。我的实现思路也是来源于这个项目的启发。另外一个题外话是,我自己蛮喜欢的RPA软件影刀也是用了该项目的dll。
使用MVVM模式,依赖CommunityToolkit.Mvvm、Microsoft.Xaml.Behaviors.Wpf
[RelayCommand]
private void DragStart(MouseEventArgs e)
{
IsDragSource = true;
//记录移动前的位置和变换数据
mouseDownPosition = e.GetPosition(Application.Current.MainWindow);
if (_translateTransform != null)
{
initialTransformPosition = new Point(_translateTransform.X, _translateTransform.Y);
}
else
{
_translateTransform = _source.PART_Border?.RenderTransform as TranslateTransform;
initialTransformPosition = new Point(0, 0); // 如果没有Transform,则初始位置为(0,0)
}
_source.CaptureMouse();//_source为View,初始化ViewModel时赋值
}
MouseMove
事件中处理控件变换移动,通过命中测试(Hit Test)在视觉树中查找特定类型的控件(DragBorderControl)来确定拖拽目标,并触发拖拽目标的DragLeave事件、DragOver事件 internal class HitTestHelper
{
public static DragBorderControl GetHitDropControls(Visual visual, Point elementPosition)
{
DragBorderControl hitControl = null;
// 定义命中测试回调方法
HitTestResultCallback resultCallback = new HitTestResultCallback(result =>
{
// 检查命中的控件是否为 DragBorderControl 类型
if (result.VisualHit is FrameworkElement frameworkElement)
{
var parent = frameworkElement;
while (parent != null)
{
if (parent is DragBorderControl hitItem && !hitItem.ViewModel.IsDragSource)
{
hitControl = hitItem;
return HitTestResultBehavior.Stop;
}
parent = VisualTreeHelper.GetParent(parent) as FrameworkElement;
}
}
return HitTestResultBehavior.Continue;
});
// 执行命中测试
VisualTreeHelper.HitTest(visual, null, resultCallback, new PointHitTestParameters(elementPosition));
return hitControl;
}
}
[RelayCommand]
public void DragMove(MouseEventArgs e)
{
if (_source.IsMouseCaptured)
{
IsDragging = true;
if (_translateTransform == null)
{
ReleaseMouseCapture(_source);
return;
}
//计算偏移量,移动控件
Point currentPoint = Mouse.GetPosition(Application.Current.MainWindow);
double offsetX = currentPoint.X - mouseDownPosition.X;
double offsetY = currentPoint.Y - mouseDownPosition.Y;
double newX = initialTransformPosition.X + offsetX;
double newY = initialTransformPosition.Y + offsetY;
if (newX == 0 && newY == 0) return;
_translateTransform.X = newX;
_translateTransform.Y = newY;
//是否进入目标区域
var hitTarget = HitTestHelper.GetHitDropControls(this.ParentControl, Mouse.GetPosition(null));
if (hitTarget != null && hitTarget != TargetControl)
{
//如果目标区域发生变化,则触发DragLeave事件
if (TargetControl != null && TargetControl.ViewModel.IsDragEnter)
{
TargetControl.ViewModel.IsDragEnter = false;
DragLeaveEvent?.Invoke(this, new DragEventArgs(DragData, _source, TargetControl));
}
//更新目标区域,触发DragEnter事件
TargetControl = hitTarget;
hitTarget.ViewModel.IsDragEnter = true;
DragEnterEvent?.Invoke(this, new DragEventArgs(DragData,_source, TargetControl));
}
else if (hitTarget == null)
{
//如果没有进入目标区域,原目标区域触发DragLeave事件
if (TargetControl != null)
{
TargetControl.ViewModel.IsDragEnter = false;
TargetControl.ViewModel.DragLeaveEvent?.Invoke(this, new DragEventArgs(DragData, _source, TargetControl));
TargetControl = null;
}
}
}
}
PreviewMouseLeftButtonUp
事件中处理拖拽源完成拖拽,处理数据合并、合并后源控件从父类中移除的功能。数据合并部分的功能我实现的比较粗糙,还是WPF的DragDrop实现的好。[RelayCommand]
public void Drag(MouseButtonEventArgs e)
{
if (TargetControl != null)
{
TargetControl.ViewModel.DragEvent?.Invoke(this, new DragEventArgs(DragData, _source, TargetControl));
}
if (_source.IsMouseCaptured)
{
ReleaseMouseCapture(_source);
}
}
private void ReleaseMouseCapture(UIElement element = null)
{
IsDragging = false;
IsDragSource = false;
IsDragEnter = false;
if (TargetControl != null && TargetControl.ViewModel.IsDragEnter)
{
IsDragEnter = false;
}
TargetControl = null;
if (element != null)
element.ReleaseMouseCapture();
}
#region Event
private void Drag(object? sender, DragEventArgs e)
{
if (e.Target != null && this._source == e.Target && e.Target.ViewModel.IsDragEnter)
{
this.DragData = MerageDragData(e);
if (e.Source.ViewModel.IsRemoveAfterMerage)
{
RemoveAfterMerage(e.Source);
}
e.Target.ViewModel.IsDragEnter = false;
}
}
#endregion
private IEnumerable MerageDragData(DragEventArgs e)
{
var thisDragDataList = EnsureList(this.DragData).Cast().ToList();
var sourceDragDataList = EnsureList(e.DragData).Cast().ToList();
thisDragDataList.AddRange(sourceDragDataList);
return thisDragDataList;
}
public List EnsureList(object dragData)
{
if (dragData is List existingList)
{
return existingList;
}
else if (dragData is DataItem singleItem)
{
return new List { singleItem };
}
else if (dragData is String singleString)
{
return new List { new DataItem { Value = singleString, Type = "String" } };
}
else if (dragData is List singleStringList)
{
return singleStringList.Select(s => new DataItem { Value = s, Type = "String" }).ToList();
}
else if (dragData is null)
{
return new List();
}
else
{
// 处理其他类型的数据,可能需要转换
throw new ArgumentException("Unsupported drag data type");
}
}
private void RemoveAfterMerage(DragBorderControl source)
{
if(source.ParentControl == null)
{
return;
}
if (source.ParentControl is Panel panel)
{
panel.Children.Remove(source);
}
else if (source.ParentControl is Grid grid)
{
grid.Children.Remove(source);
}
else if (source.ParentControl is Canvas canvas)
{
canvas.Children.Remove(source);
}
}
public partial class MainWindow : Window
{
public MainWindow()
{
DataContext = this;
InitializeComponent();
}
public List Data1 { get; set; } = new List() { "Data from DragBorder1" };
public List Data2 { get; set; } = new List() { "DragBorder2" };
}
备注
