计算机视觉 ---图像读取与显示(OpenCV与Matplotlib)

前言

        本文分别介绍了使用 OpenCV 和 Matplotlib 进行图像读取与显示的方法，如 cv2.imread ()、cv2.imshow ()、plt.imread ()、plt.imshow () 等，并提及了使用 OpenCV 时的注意事项。

OpenCV与Matplotlib图像读取与显示的差异

 图像读取：

• OpenCV：使用cv2.imread()函数读取图像，默认读取的图像格式是BGR（蓝绿红）。
• Matplotlib：使用plt.imread()函数读取图像，默认读取的图像格式是RGB（红绿蓝）。

图像显示：

• OpenCV：使用cv2.imshow()函数显示图像，窗口会自动调整大小以适应图像。
• Matplotlib：使用plt.imshow()函数显示图像，可以通过设置figsize参数来调整图像的大小。

        由于OpenCV默认读取的图像格式是BGR，因此如果想要使用matplotlib来正常显示原来的图片需要对图片的格式进行转换（因为matplotlib默认为RGB格式），使用cv2.cvtColor()函数将其转换为RGB格式，这部分的差异在下文会再次提到并且进行对比。

1、使用OpenCV对图像进行读取与显示

cv2.imread()：

        cv2.imread()是 OpenCV 库中用于读取图像文件的函数。它可以将多种格式的图像文件（如 JPEG、PNG、BMP 等）读取到内存中，以numpy.ndarray（多维数组）的形式存储图像数据，方便后续的图像处理操作。基本语法为：

cv2.imread(filename, flags = cv2.IMREAD_COLOR)

• filename：这是一个必需的参数，是一个字符串，表示要读取的图像文件的路径。这个路径可以是绝对路径，例如C:/Users/Username/Pictures/image.jpg，也可以是相对路径，例如./data/image.png，其中./表示当前目录。
• flags：这是一个可选参数，用于指定读取图像的方式。它有多种取值，常见的有：
  • cv2.IMREAD_COLOR（默认值）：以彩色模式读取图像。在这种模式下，对于彩色图像，它会忽略图像的透明度通道（如果有的话），将图像读取为 BGR（蓝 - 绿 - 红）格式的彩色图像。例如，一张 RGB 格式的图像，使用这个模式读取后会转换为 BGR 格式，存储在numpy.ndarray中。
  • cv2.IMREAD_GRAYSCALE：以灰度模式读取图像。无论原始图像是彩色还是灰度，读取后的图像都将是单通道的灰度图像，每个像素点的值表示该点的灰度强度，范围一般是 0 - 255。
  • cv2.IMREAD_UNCHANGED：按原始图像的格式读取，包括图像的颜色模式和透明度通道（如果有的话）。如果原始图像是彩色且有透明度通道（如 PNG 图像），读取后的numpy.ndarray会有相应的通道来存储透明度信息。

cv2.imshow():

         cv2.imshow()是 OpenCV库中的一个函数，用于在窗口中显示图像。函数的基本语法如下：

cv2.imshow(window_name, image)

• window_name：这是一个字符串，表示要显示图像的窗口的名称。这个名称是自定义的，例如可以设置为 "My Image"、 "Display Window"等。
• image：这是要显示的图像数据。通常是通过cv2.imread()函数读取的图像文件（例如.jpg、.png等格式），其数据类型一般numpy.ndarray。

注意事项

• 窗口大小:cv2.imshow()函数本身不会自动调整窗口大小以适应图像的尺寸。窗口大小通常会根据图像的尺寸和显示器的分辨率等因素来确定。如果图像很大，可能会超出屏幕显示范围；如果图像很小，窗口可能会比较大而图像只占其中一部分。
• 图像格式支持:cv2.imshow()支持多种图像格式，如常见的 BGR（Blue - Green - Red）格式。如果图像是其他格式（如 RGB），可能需要进行格式转换才能正确显示。对于彩色图像，OpenCV 默认采用 BGR 格式存储和处理图像。例如，当使用cv2.imshow()读取一张彩色图像时，得到的图像数据是 BGR 格式的。因此，如果使用cv2.imshow()显示一张RGB格式图片时，会与原图出现差异，具体差异下方有示例。

        具体的操作见下面的代码，代码中有较为详细的注释。

# 导入模块
import cv2
from matplotlib import pyplot as plt

image_bgr = cv2.imread("./luffy.jpeg", flags=-1) #读取图像
image_rgb = cv2.cvtColor(image_bgr, cv2.COLOR_BGR2RGB) # 转换为RGB格式

# 创建一个窗口并显示BGR图像
cv2.imshow('BGR Image', image_bgr)

# 创建一个窗口并显示RGB图像
cv2.imshow('RGB Image', image_rgb)

# 等待键盘输入并关闭窗口
cv2.waitKey(0)
cv2.destroyAllWindows()

使用cv2.imshow()图像的显示结果如下（第一张为RGB显示图像，第二张为BGR显示图像）：



大家可以自行对比一下。

2、使用Matplotlib对图像进行读取与显示

以下将Matplotlib简称为plt

plt.imread():

  plt.imread()属于matplotlib库。它主要的功能是读取图像文件，将图像数据加载到内存中，以便后续使用matplotlib库进行图像的展示、处理等操作。基本语法为:

image_array = plt.imread(fname, format=None)

• fname：这是一个必需的参数，是一个字符串，表示要读取的图像文件的路径。和cv2.imread中的文件名参数类似，它可以是绝对路径或者相对路径。例如，绝对路径/home/user/images/picture.jpg或者相对路径../data/image.png（..表示上级目录）。
• format：这是一个可选参数，用于指定图像的格式。如果不指定，matplotlib会根据文件扩展名自动尝试识别图像格式。它可以是如'jpg'、'png'、'gif'等常见的图像格式名称。不过在实际应用中，一般很少手动指定这个参数，因为matplotlib的自动识别功能已经很强大。

与 cv2.imread 的比较

• 格式差异：如前面提到的，plt.imread读取的彩色图像通常是 RGB 格式，而cv2.imread默认读取的彩色图像是 BGR 格式。这在将图像数据用于不同的图像处理算法或者库时需要注意，如果要在两个库之间传递彩色图像数据，可能需要进行格式转换。
• 功能侧重点差异：cv2.imread主要用于为 OpenCV 库中的图像处理操作提供图像数据，OpenCV 侧重于计算机视觉相关的功能，如目标检测、图像滤波等。而plt.imread主要是为matplotlib库中的图像展示和简单的图形处理提供数据，matplotlib更侧重于数据可视化和简单的绘图操作。

plt.imshow():

        plt.imshow()是matplotlib库中的一个函数，主要用于显示图像。它可以将各种类型的图像数据（如二维数组表示的灰度图像、三维数组表示的彩色图像等）以可视化的方式展示在图形界面或者输出设备（如 Jupyter Notebook 等）上。基本语法为：

plt.imshow(X, cmap=None, norm=None, aspect=None, interpolation=None, alpha=None, vmin=None, vmax=None, origin=None, extent=None, filternorm=1, filterrad=4.0, imlim=None, resample=None, url=None, data=None, **kwargs)

在常见的使用场景中，只需要使用前面几个参数

• X：这是必需的参数，代表要显示的图像数据，通常是numpy.ndarray类型。对于灰度图像，是一个二维数组；对于彩色图像，是一个三维数组（例如 RGB 图像的形状通常是 (height, width, 3)）。
• camp：这是一个可选参数，用于指定颜色映射（colormap）。颜色映射决定了如何将图像中的数值转换为实际显示的颜色。例如，对于灰度图像，默认的颜色映射是'gray'，它会将像素值从黑到白进行映射。对于一些特殊的数据可视化，如热度图，可以使用'hot'颜色映射来显示数据的热度分布等。
• aspect：这个参数用于控制图像的纵横比。例如，aspect='auto'会自动调整图像的纵横比，使图像能够完整地显示在给定的绘图区域内；aspect='equal'则会保持图像的原始纵横比。

示例代码：

# 导入模块
from matplotlib import pyplot as plt

# 读取图像
image_rgb = plt.imread("./luffy.jpeg")

print(image_rgb.shape) # 高度，宽度，通道数
print(image_rgb.size) # 高度 x 宽度 x 通道数
print(image_rgb.dtype) # 数据类型

plt.imshow(image_rgb)
plt.show()

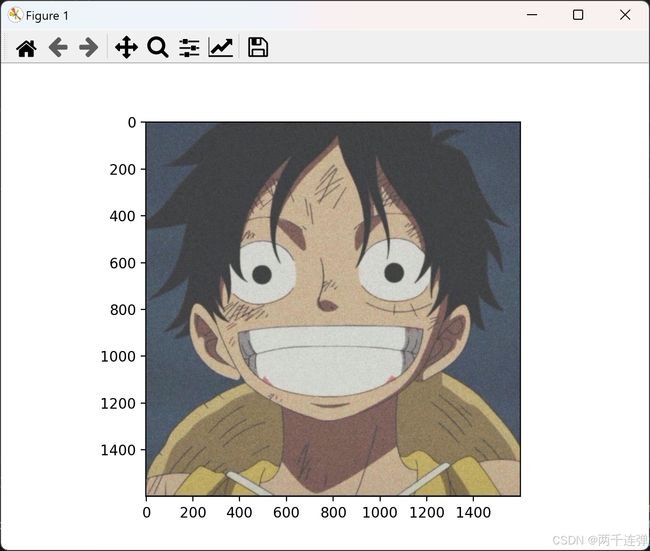

 图像结果如下：

Over ！！散会！
