SolidWorks速成教程P3-3【零件 | 第三节】——草图绘制面&实线与构造线的区别

经过了前面的特征学习后，是不是感觉对 SolidWorks越来越熟悉了？不过发现， SolidWorks速成这套教程，对于一些基础问题，还是需要解释得更详细一些，所以在这节再补充一下草图绘制面&实线与构造线的区别。

目录

1.草图绘制面

2.实线与构造线的区别

---

1.草图绘制面

之前绘制的草图，我们要么绘制在基准面上，要么绘制在实体的表面上。这两种面都有同样的特性，它们都有确定的位置，还有它们都是平面。

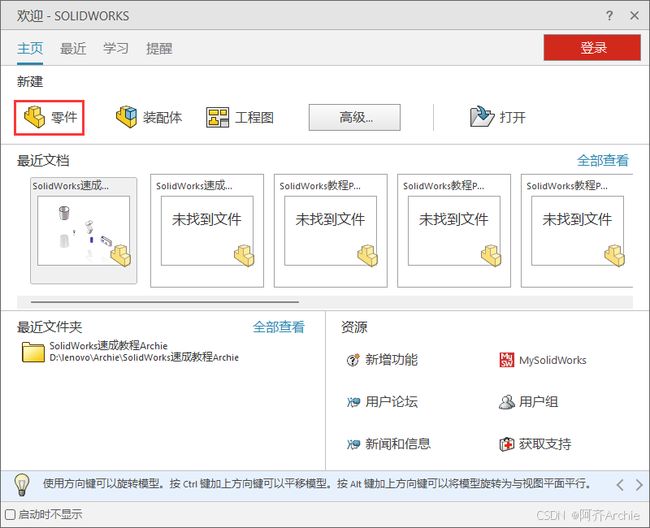

先说说这第一个特性：确定的位置。现在我们新建一个零件

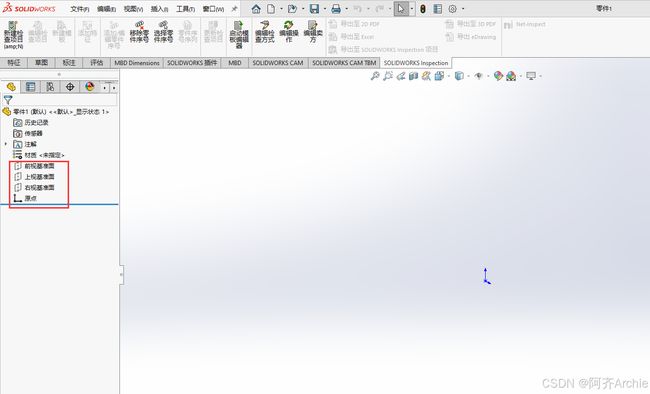

刚打开的时候，零件只有三个基准面和一个圆点。

这三个基准面，就能让我们的草图在一个确定的平面绘制草图。我们可以选取这三个基准面的任何一个基准面绘图。

我们在上视基准面绘制一个圆，在原点确定其圆心，然后标注它的直径 18，然后先提交这幅草图。
