【6】Underlay&Overlay

1. Underlay 和 Overlay 路由

在 SD-WAN 架构中,路由分为 Underlay(基础网络)Overlay(叠加网络) 两个层次。

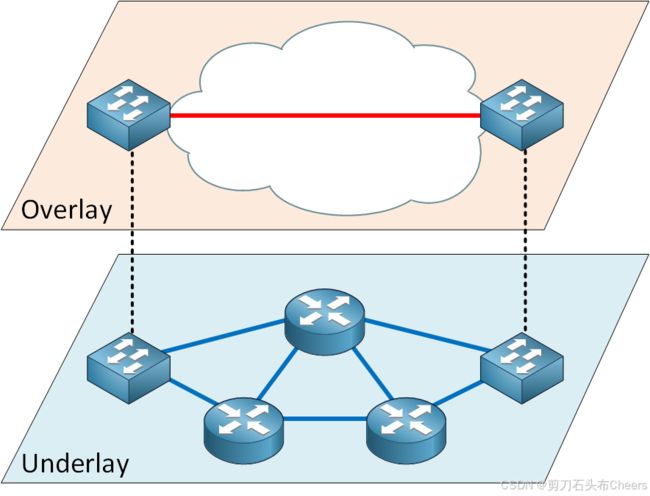

【6】Underlay&Overlay_第1张图片

(1) Underlay 路由

Underlay 是 SD-WAN 设备运行的底层物理网络,负责在不同站点之间建立基本的 IP 连接。

  • 特性:

    • 依赖 MPLS、互联网、4G/5G 或卫星链路等物理传输介质。

    • 使用传统路由协议(如 BGP、OSPF、EIGRP)在物理网络上进行路径选择。

    • 不能提供端到端加密,需要额外的 VPN 或 IPsec 保护数据流。

    • 负责提供 IP 可达性,使 Overlay 网络能够建立。

(2) Overlay 路由

Overlay 是建立在 Underlay 之上的虚拟网络,使用 SD-WAN 的逻辑拓扑提供智能流量管理和安全控制。

  • 特性:

    • 通过 OMP(Overlay Management Protocol) 进行全网路由管理。

    • 使用 IPsec 或 DTLS/TLS 隧道确保端到端数据加密。

    • 提供
