江科大51单片机学习笔记（1）

点亮一个LED

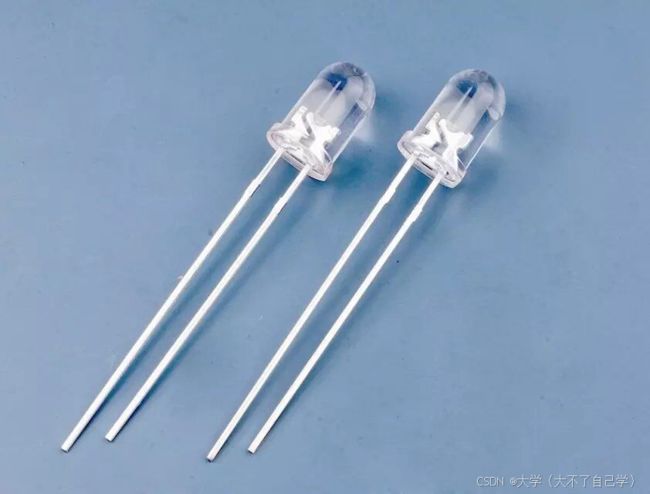

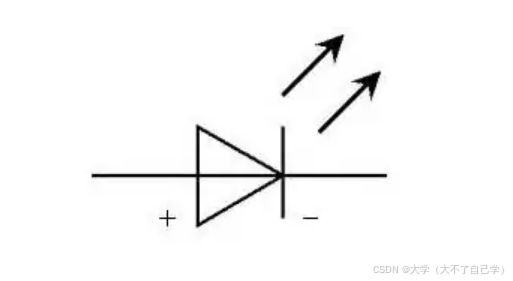

LED介绍

中文名：发光二极管
外文名：Light Emitting Diode
简称：LED
用途：照明、广告灯、指引灯、屏幕。

如果想让LED发光，需要让发光二极管两端产生电位差。

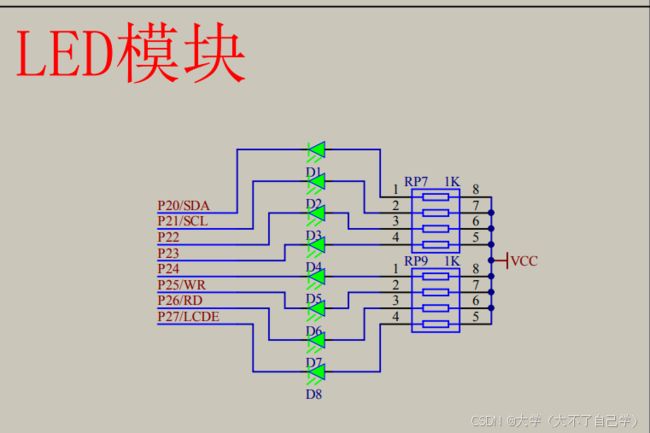

LED模块中串并联电阻是为了保护电路（限流）

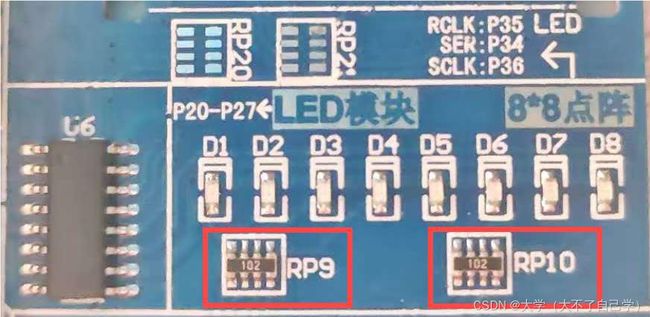

电阻的运算(上图电阻中所标注)：
102 (1010^2=1000=1K)
473 (4710^3=47000=47K)
1001 (100*10^1=1000=1K)

VCC：电源正极
单片机TTL电平：高电平5V，低电平0V
控制硬件电路：控制单片机IO口输出高低电平

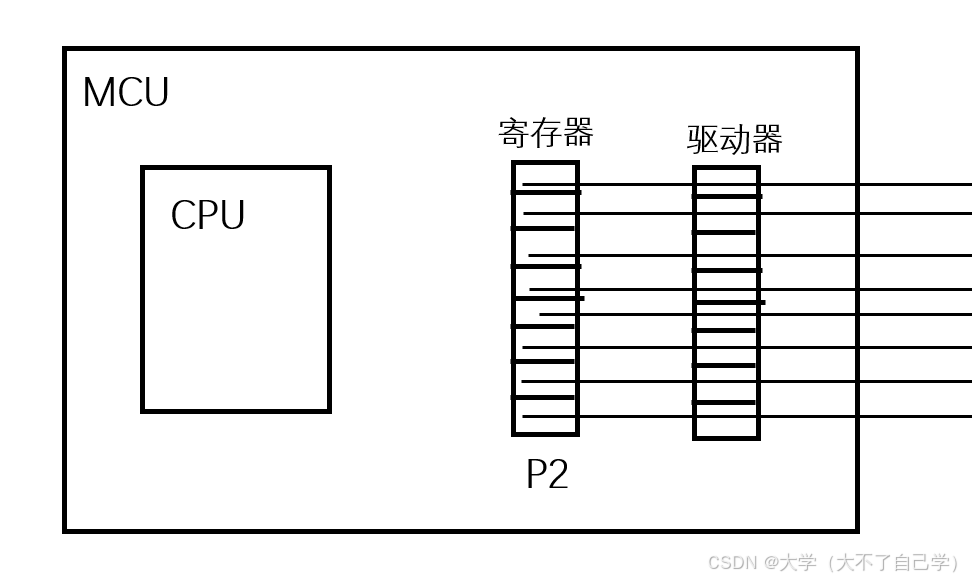

代码在CPU中运行 ，CUP（直接访问寄存器）控制控制引脚

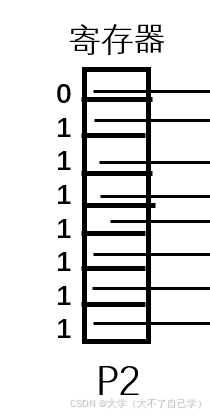

寄存器八个分为一组（寄存器中的每位对应一个IO口），驱动器增大电流（增大驱动能力），
CPU通过控制寄存器来控制硬件电路，硬件电路来 执行所需实现的功能

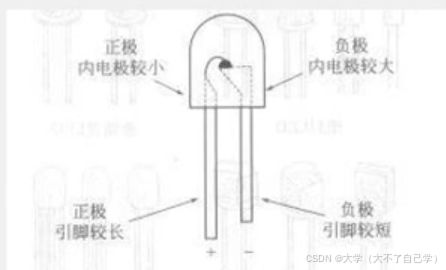

控制引脚输出高低电平,点亮LED灯（发光二极管正极接正，负极接负）

引脚由上至下分别为P20、P20、P21、P22、P23、P24、P25、P26、P27.
(通常情况下，默认P27为高位)
在二进制中，右侧为低位，左侧为高位.

#include

void main()
{
	P2=0xFE;  //1111 1110
}
//1为5V，0为0V

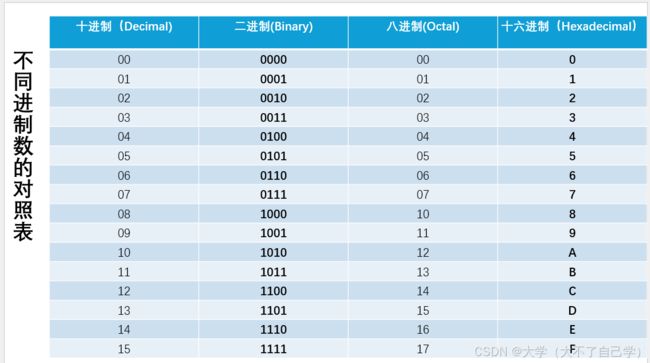

//程序不支持直接写二进制，需要转换成十六进制
//0x是一个前缀，代表后面的是十六进制

LED闪烁

#include
#include

//晶振上会标注为多少MHZ

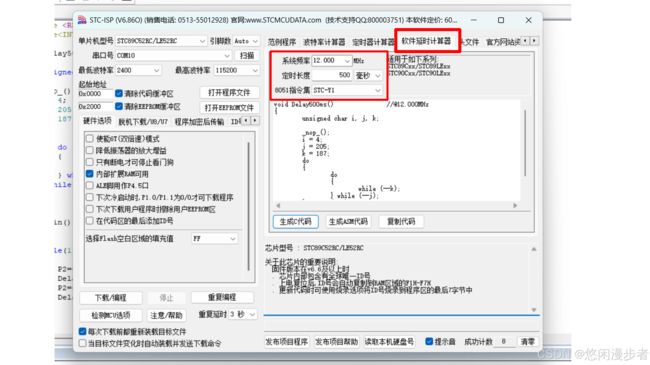

延时函数
void Delay500ms()		//@12.000MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 4;
	j = 205;
	k = 187;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void main()
{

	while(1)
	{
		P2=0XFE;
		Delay500ms();
		P2=0XFF;
		Delay500ms();
	}
}

LED流水灯``

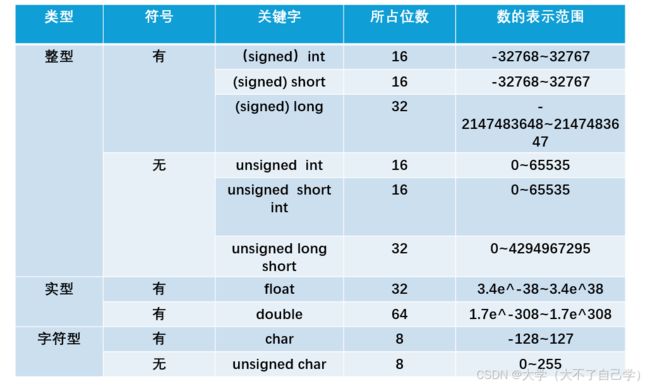

改造延时函数

void Delay1ms(unsigned int xms)		//@12.000MHz
{
	unsigned char i, j;
		while(xms)			//这里加了一个循环，通过改变形参改变延时时间
		{					//加入输入300，进入这个循环会延时1ms
							//300变成299，再进入循环，如此往复循环300ms
	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
//			xms=xms-1;
			xms--;
		}
	}

#include

void Delay1ms(unsigned int xms)		//@12.000MHz
{
	unsigned char i, j;
		while(xms)
		{

	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
//			xms=xms-1;
			xms--;
		}
	}

void main()
{
	while(1)
	{
		P2=0xFE;//1111 1110
				Delay1ms(500);
		P2=0xFD;//1111 1101
			Delay1ms(500);
		P2=0xFB;//0111 1111
				Delay1ms(500);
		P2=0xF7;//1111 1011
				Delay1ms(500);
		P2=0xEF;//1111 0111
				Delay1ms(500);
		P2=0xDF;//1110 1111
				Delay1ms(500);
		P2=0xBF;//1101 1111
				Delay1ms(100);
		P2=0x7F;//1011 1111
				Delay1ms(500);
		Delay1ms(500);
	}
}

如有错误，请指正批评！
