MATLAB环境下从信号中去除60Hz工频干扰噪声

从信号中去除60Hz工频干扰噪声是信号处理中的常见需求（尤其在生物医学、工业传感等领域）。

1. 工频干扰特性分析

• 来源：电力线耦合（如50/60Hz交流电）、设备接地不良、电磁辐射。

• 典型表现：信号频谱中在60Hz附近出现尖峰（可能伴随谐波，如120Hz、180Hz）。

• 危害：掩盖真实信号特征（如ECG中的QRS波、EEG中的脑电节律）。



2. 硬件预处理（降低干扰根源）

• 屏蔽与接地：

  • 使用屏蔽电缆和法拉第笼减少电磁干扰。

  • 确保设备接地电阻小于4Ω，避免地环路干扰。

• 隔离电路：采用光耦隔离或变压器隔离切断传导路径。

• 差分放大：通过差分输入抑制共模噪声。



3. 数字滤波方法（软件处理）

3.1 陷波滤波器（Notch Filter）

• 原理：在60Hz处设计极窄的带阻滤波器，衰减干扰频率。

• 实现步骤：

  1. IIR陷波滤波器设计（零极点抵消）：



• 优点：计算量小，适合实时处理。

• 缺点：可能引起相位失真（使用零相位滤波filtfilt缓解）。



3.2 自适应滤波（LMS/NLMS算法）

• 原理：利用参考噪声信号动态调整滤波器权重。

• 场景：干扰频率漂移或存在谐波（如60Hz ± 2Hz）。

• 实现步骤：

  1. 采集参考噪声（如从电源线分压采样）。

  2. 使用LMS算法更新滤波器系数：



3.3 频域处理（FFT滤波）

• 步骤：

  1. 对信号进行FFT，定位60Hz附近的频谱幅值。

  2. 置零或衰减对应频段（如58-62Hz）。

  3. 逆FFT恢复时域信号。

• 注意：加窗处理减少频谱泄漏，避免吉布斯效应。



4. 进阶方法

4.1 小波去噪

• 适用场景：非平稳信号（如ECG中的瞬态干扰）。

• 步骤：

  1. 选择小波基（如Daubechies、Symlets）。

  2. 分解信号至多尺度，在特定层的小波系数中抑制60Hz成分。

  3. 重构信号。

4.2 独立成分分析（ICA）

• 原理：假设工频干扰为独立源，通过盲源分离提取并去除。

• 适用：多通道信号（如EEG多电极数据）。



5. 验证与调优

• 评估指标：

  • 时域波形完整性（如ECG的R波幅度变化率<5%）。

  • 频谱分析：观察60Hz处功率下降程度。

  • 信噪比（SNR）提升量。

• 调参建议：

  • 陷波滤波器Q值：Q越高带宽越窄，但可能残留残余噪声。

  • 自适应滤波步长�μ：过大导致不稳定，过小收敛慢。



总结

• 优先选择：硬件优化（从源头降低干扰） + 陷波滤波器（实时性）或自适应滤波（动态环境）。

• 复杂场景：结合小波变换或ICA处理非平稳干扰。

• 关键参数：滤波器带宽、相位特性、计算效率需根据具体需求权衡。



分割线分割线分割线分割线分割线分割线分割线分割线分割线分割线分割线分割线

MATLAB环境下从信号中去除60Hz工频干扰噪声

算法程序运行环境为matlab r2018a，从信号中去除60Hz工频干扰噪声。

用巴特沃思陷波滤波器消除 60Hz 的电力线噪声，调用 designfilt 进行设计。陷波宽度由 59-61Hz 的频率间隔确定。该滤波器去除该范围内频率分量的至少一半的功率；

画出滤波器的频率响应，指出陷波滤波器提供的最大衰减（分贝）；

用 filtfilt 对信号进行滤波，以补偿滤波延迟；

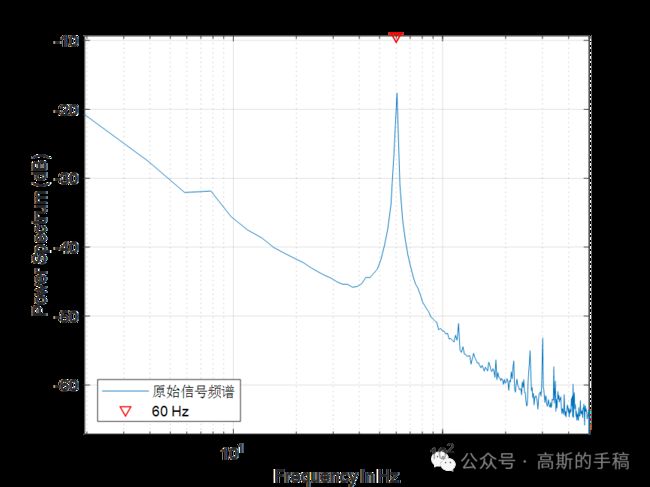

用周期图查看滤波的效果，观察 60Hz 的“峰值”是否已被消除。
