TR-069协议学习--Soap报文、事件、RPC方法

目录

一、SOAP报文

二、事件

三、RPC方法

四、错误码

---

一、SOAP报文

        SOAP（Simple Object Access Protocol，简单对象访问协议）是一种基于XML的协议，用于在网络上交换结构化信息。SOAP报文是SOAP协议中用于传输数据的XML文档，它定义了消息的格式和传输规则，并被广泛用于Web服务之间的通信。

· SOAP报文的特点

1. 基于XML：SOAP报文是一个XML文档，使用XML格式来编码消息内容，这使得SOAP具有良好的可读性和可扩展性。

2. 传输协议独立：SOAP消息可以通过多种传输协议进行传输，如HTTP、SMTP、TCP等。这种传输协议独立性使得SOAP可以在不同的网络环境和应用场景中广泛应用。

3. 可扩展性：SOAP协议设计为可扩展的，允许在消息中添加自定义的头部信息（Header），用于实现各种功能，如认证、事务处理、加密等。

· SOAP报文的组成部分

一个SOAP报文通常包含以下部分：

• Envelope（信封）：SOAP报文的根元素，用于标识这是一个SOAP消息，并包含其他所有部分。

• Header（头部）：可选部分，用于添加扩展信息，如认证信息、事务信息等。

• Body（主体）：必需部分，包含实际的请求或响应信息。

• Fault（错误）：可选部分，用于描述在处理消息过程中发生的错误。

  示例：



          CPE
          0



              1




二、事件

        TR069协议定义了一系列的事件类型，用于描述和管理用户设备（CPE）的状态和行为。每种事件类型都有一个对应的事件代码，以下是一些常见的TR069事件类型：

• 0 BOOTSTRAP：指出由于CPE第一次安装或是ACS的URL改变而引起会话建立。

• 1 BOOT：当给电或是复位时引起的会话建立，包括初始系统启动或是由于其他原因的再启动。

• 2 PERIODIC：在周期通知间隔时会话建立，用作心跳包时间。

• 3 SCHEDULED：由于调用ScheduleInform方法会话建立。

• 4 VALUE CHANGE：指出从上次成功的Inform后，具有Passive和Active通知属性的一个或多个参数的值发生了非ACS配置而产生的改变。

• 5 KICKED：指出会话建立的目的是网页验证，并且Kicked方法会在这个会话中调用一次或多次。

• 6 CONNECTION REQUEST：由于ACS发送了连接请求而使会话建立。

• 7 TRANSFER COMPLETE：由于先前请求的下载或上传完成而引起会话建立。

• 8 DIAGNOSTICS COMPLETE：当完成了一个或多个由ACS启动的诊断，CPE会用该事件码重新建立起一个连接。

        事件通过RPC方法Inform携带，由CPE通知向ACS，下面为2 PERIODIC事件上报soap报文示例：


        CPE











                    2 PERIODIC



            1

            0

                　










        CPE
        0



            1



三、RPC方法

        RPC（Remote Procedure Call，远程过程调用）方法是用于ACS（Auto Configuration Server，自动配置服务器）与CPE（Customer Premises Equipment，客户端设备）之间进行通信和管理的一组标准方法。以下是TR069中定义的一些主要RPC方法及其功能：

ACS到CPE的RPC方法

• GetParameterValues：获取设备上一个或多个参数的当前值。可以用于查询设备的配置信息或状态信息，携带ParameterNames。

• SetParameterValues：设置设备上一个或多个参数的值。用于远程配置设备的参数，待配置参数列表ParameterList 中携带Name、Value。

• GetParameterNames：获取设备上某个对象的所有参数名称。用于了解设备的参数结构;携带ParameterPath、NextLevel，如果nextlevel为1，则获取父节点下一层节点参数信息。

• GetParameterAttributes：获取参数的属性信息，如是否可写、是否可订阅等，携带ParameterNames。

• SetParameterAttributes：设置参数的属性信息；携带Name路径名，NotificationChange，如果为true，Notification的值将替换该参数或参数组的当前notification的设置，如果是false，则不作任何notification设置的改动；Notification为1被动上报，CPE发起一个到ACS的会话时携带变更参数信息，为2主动上报，立即创建会话上报。AccessListChange如果为true，AccessList的值会替换该参数或参数组的当前access list值，如果为false，access list不作改动。AccessList表示零个或多个实体的数组，该实体对指定的参数有写权限。如果数组中不包含条目，则只允许ACS有写权限。

• GetRPCMethods：获取设备支持的RPC方法列表。用于了解设备的能力和功能。

• AddObject：在设备上添加一个新的对象实例，携带objectName、ParameterKey。

• DeleteObject：删除设备上已存在的对象实例，携带objectName、ParameterKey。

• Reboot：触发设备重启。用于远程重启设备以应用配置更改或解决设备问题。

• Download：请求设备下载文件，通常用于固件升级或配置文件下载。

• Upload：请求设备上传文件，通常用于配置文件上传、日志文件上传。

• FactoryReset：将设备恢复到出厂设置。用于清除所有用户配置并恢复设备的初始状态.

CPE到ACS的RPC方法

• Inform：CPE向ACS报告其状态信息，如设备启动、参数值变化等。任何时刻要建立与ACS的连接，CPE必须调用Inform方法。这是CPE主动向ACS发送信息的主要方法；需要携带DeviceID、Event、MaxEnvelopes、CurrentTime、RetryCount、ParameterList信息；其中参数列表通常需要支持上报InternetGatewayDevice.DeviceInfo.SpecVersion
  InternetGatewayDevice.DeviceInfo.HardwareVersion
  InternetGatewayDevice.DeviceInfo.SoftwareVersion
  InternetGatewayDevice.DeviceInfo.ProvisioningCode
  InternetGatewayDevice.ManagementServer.ConnectionRequestURL
  InternetGatewayDevice.ManagementServer.ParameterKey
  InternetGatewayDevice.WANDevice.*.WANConnectionDevice.*.WANIPConnection.*.ExternalIPAddress；还需要携带CommandKey，有助于ACS匹配通知上报结果。

• TransferComplete：在完成文件下载或上传后，CPE向ACS报告传输结果; 需要携带FaultStruct包含FaultCode和FaultString，StartTime、CompleteTime、CommandKey。该方法的错误码定义为9001，9002，9010，9011，9012。

• GetParameterValuesResponse: 响应ParameterList，如果错误返回Fault报文，该方法的错误码定义为9001-9005。

• SetParameterValuesResponse: 响应Status，如果错误返回Fault报文，该方法的错误码定义为9001-9008。

• GetParameterAttributesResponse: 响应ParameterList，包含Name、Notification、AccessList，如果错误返回Fault报文，该方法的错误码定义为9001-9005。

• SetParameterAttributesResponse: 响应无应答参数，如果错误返回Fault报文，该方法的错误码定义为9001-9005、9009。

• AddObjectResponse: 响应新增实例号InstanceNumber、Status，如果错误返回Fault报文，该方法的错误码定义为9001-9005.

• DeleteObjectResponse: 响应Status，如果错误返回Fault报文，该方法的错误码定义为9001、9002、9003、9005.

• DownloadResponse: 响应Status、StartTime、CompleteTime，如果错误返回Fault报文，该方法的错误码定义为9000-9003、9010、9012、9013.

• UploadResponse: 响应Status、StartTime、CompleteTime，如果错误返回Fault报文，该方法的错误码定义为9000-9003、9011-9013.

  Download方法soap报文示例：


        192.168.1.100:8080




            1 Firmware Upgrade Image
            http://192.168.1.100/version


            0

            2
            success.html
            fail.html






        192.168.1.100:8080



            1
            0001-01-01T00:00:00Z
            0001-01-01T00:00:00Z






        1





                9018
                File transfer failure: file corrupted or otherwise unusable

            0001-01-01T00:00:00Z
            0001-01-01T00:00:00Z



四、错误码

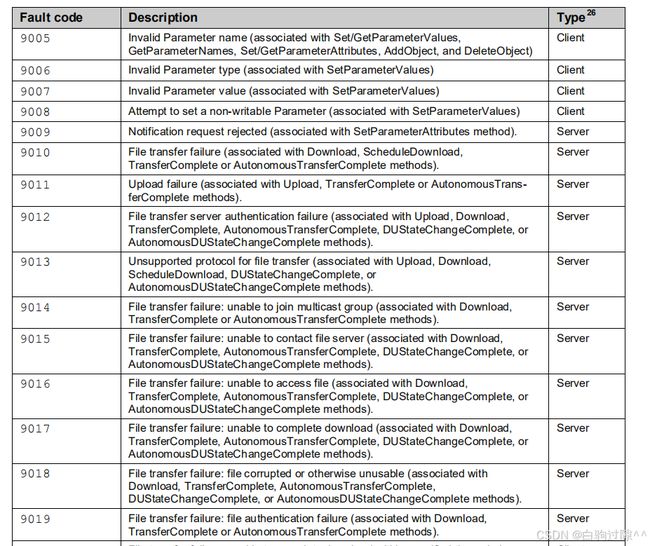

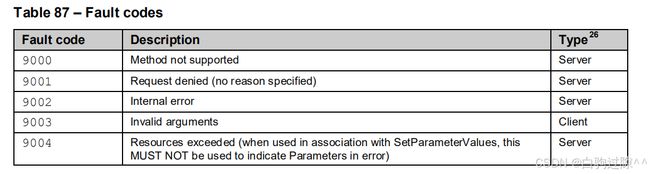

       1.  CPE常见对应错误代码和错误原因主要包括：

        9003表示调用RPC方法传入了无效的参数，

        9005表示传入无效的参数名（与Set/GetParameterValues，GetParameterNames，Set/GetParameterAttributes相关），

        9006表示无效的参数类型（与SetParameterValues相关），

        9007表示无效的参数值（与SetParameterValues相关），9010表示Download下载失败（与Download或TransferComplete方法相关），

        9011表示Upload上载失败（与Upload或TransferComplete方法相关）等，

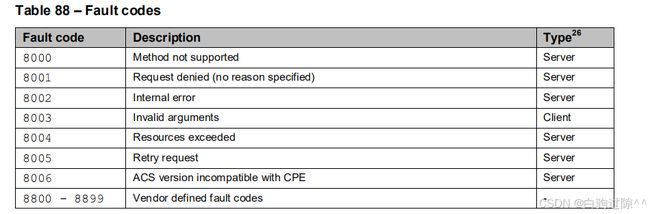

        2. 服务器常见对应错误代码和错误原因主要包括：

        8000表示方法不支持，8003表示无效参数，8005表示重试请求。
