什么是SDI信号？SDI信号的分类、特点及应用

引言

在视频传输领域，SDI（Serial Digital Interface，串行数字接口）信号是一种广泛应用的数字视频传输标准。它以其高速、高保真度和低延迟的特点，在广播、电影制作、视频监控等多个领域发挥着重要作用。本文将详细介绍SDI信号是什么、分类、特点优势以及常见的应用案例。

SDI信号是什么？

串行数字接口（serial digital interface，简称SDI）是一种用于传输高质量、未压缩的数字视频信号（也可嵌入音频）的接口标准。它由电影与电视工程师协会（SMPTE，Society of Motion Picture and Television Engineers）组织制定，通常采用BNC接口的形式呈现，我们将符合这一接口标准进行传输的信号称为SDI信号。简而言之，SDI是一种传输协议，而经过该协议进行数据传输的一种标准信号为SDI信号。SDI信号以数字串行的方式传输数据，确保了视频信号的高速、稳定和可靠传输。

SDI信号的分类

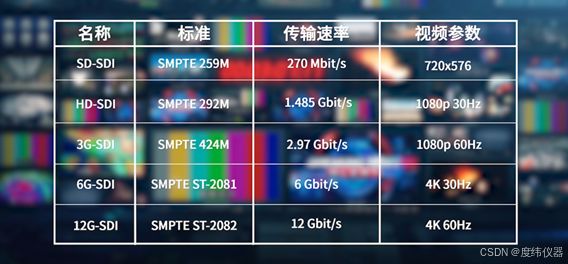

SDI信号根据支持的接口传输速率不同，可以分为多种类型，不同的SDI接口类型，对应着不同定义的标准和视频参数。常见的几种SDI信号类型如下图所示。



1. SD-SDI：是一种值得信赖的 SDI 变体，它的全称是标准定义串行数字接口，其对应标准是SMPTE 259M。SD-SDI 支持各种比特率，它们分别是 270、360、143 和 177 Mbit/s。多样性使其能够处理不同的视频质量级别。就视频格式示例而言，SD-SDI 支持 480i 和 576i。这些格式是标准定义的。这意味着它们适用于基本的广播应用。
2. HD-SDI：代表高清晰度串行数字接口。其标准是SMPTE 292M，于1998年推出。高清串行数字接口支持两种比特率，它们是 1485 Mbit/s 和 1485/1.001 Mbit/s，这明显高于其前任所提供的水平。如此高的比特率确保了传输质量，它们在通过同轴电缆发送视频信号时保持保真度。它支持的格式是 720p 和 1080i，这些格式是高分辨率的，因此增加了视频数据的清晰度。
3. HD-SDI 彻底改变了行业现状，使高清串行数字接口的概念成为现实。 HD-SDI也常应用于安防监控领域的高清摄像头。
4. 3G-SDI：为第三代串行数字接口。标准是SMPTE 424M，支持更高的比特率和帧率，其中值得注意的是它的比特率，能够管理 2970 Mbit/s 和 2970/1.001 Mbit/s，这意味着非常高的数据传输率。支持的视频格式包括 1080p60，此格式提供高清视频，提供流畅的观看体验。
5. 6G-SDI：第六代串行数字接口，其指定标准是SMPTE ST 2081支持超高清视频传输，6G-SDI 支持高级视频格式。例如1080p120 和 2160p30。这些格式提供超高清视频。6G-SDI将它们转化为更强的观看体验。
6. 12G-SDI：是SDI技术的一项创新。它代表第十二代串行数字接口。其指定标准是 SMPTE ST 2082。这种格式于2015年出现，它比以前的版本具有更高的性能。12G-SDI 的一个关键特性是比特率，支持的比特率高达11970 Mbit/s，这是数据传输速度的巨大飞跃。支持更高数据速率的超高清视频传输，如2160p60等格式。

SDI信号的特点与优势

1. 高质量传输：SDI信号传输的是未压缩的数字视频信号，保留了视频的原始质量，确保了视频信号的清晰度和保真度。
2. 高带宽与高速率：SDI信号支持高带宽和高速率的数据传输，能够满足高清、超高清视频传输的需求。
3. 低延迟：由于采用直接传输方式，SDI信号的传输延迟极低，非常适合实时监控和即时反应的应用场景。
4. 强抗干扰性：与模拟信号相比，SDI数字信号具有更强的抗干扰能力，能够在较长距离内保持信号质量的稳定。
5. 兼容性强：SDI接口标准统一，兼容各种专业设备，使得不同品牌、不同型号的设备能够无缝对接。

常见的应用案例

1. 广播电视领域：在电视台的节目制作、传输和播放过程中，SDI信号被广泛应用。它确保了电视节目的高清画质和实时性，提升了观众的观看体验。
2. 电影制作：在电影制作领域，SDI信号成为摄像机、录像机等设备的标配。通过SDI接口，可以方便地连接各种设备，实现高质量的视频采集和传输。
3. 视频监控：在安防监控领域，SDI摄像机凭借其无损视频传输的特点，广泛应用于银行、机场、商场等需要高清监控的场所。SDI信号能够提供清晰的视频画面，帮助监控人员准确判断监控情况。
4. 后期制作：在影视后期制作过程中，SDI信号被用于连接非线性编辑系统、调色系统等设备。通过SDI接口，可以实现高质量的视频素材传输和处理，提高后期制作效率和质量。
5. 专业视频制作：对于需要高质量视频输出的场景，如企业宣传片、广告拍摄等，SDI信号也是不可或缺的一部分。它能够确保视频制作的每一个环节都保持高质量和稳定性。
