时钟还需要管理？什么是时钟管理单元？
我们常熟知FPGA本身有晶振单元，源源不断的提供的50Mhz的频率波。但是这样往往无法满足一些设计需求。使用Verilog代码设计倍频分频等又不可避免的出现毛刺等其他状况，且提升了代码复杂度。因此在 FPGA 设计中，时钟管理单元（Clock Management Unit, CMU）IP 核是关键组件，用于生成、调整和分配系统时钟，确保各模块同步运行。

主要功能

频率合成：通过倍频（PLL/VCO）和分频技术生成不同频率的时钟，满足多模块需求。
相位调整：支持相位偏移（Phase Shift）和延迟补偿（Delay Compensation），解决信号路径延迟问题。
时钟去歪斜（Skew）：减少同一时钟信号到达不同寄存器的时间差，提升时序裕度。
抖动抑制：降低时钟信号的相位噪声，提高系统稳定性。

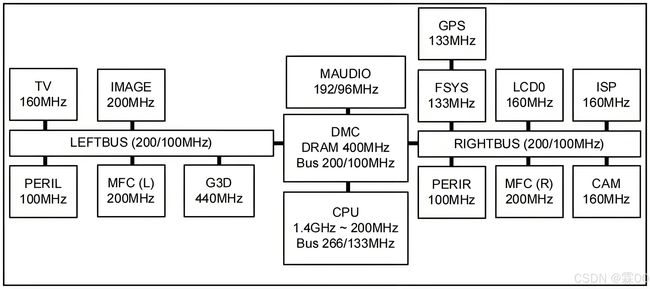

多时钟域支持：
