STM32 MY1690语音芯片实现智能时间播报系统 | 零基础入门STM32第七十一步

主题	内容	教学目的/扩展视频
MP3播放芯片	电路原理，跳线设置，手册分析，驱动程序与调用。	了解指令表。

师从洋桃电子，杜洋老师

---

---

▲ 回顾上期STM32 MP3播放原理与应用开发—MY1690X-16S语音芯片全解析（上） | 零基础入门STM32第六十八步

▲ 回顾上期STM32 MP3播放原理与应用开发—与MY1690语音芯片交互全解析（中） | 零基础入门STM32第六十九步

▲ 回顾上期STM32 MP3播放原理与应用开发—与MY1690语音芯片交互全解析（下） | 零基础入门STM32第七十步

---

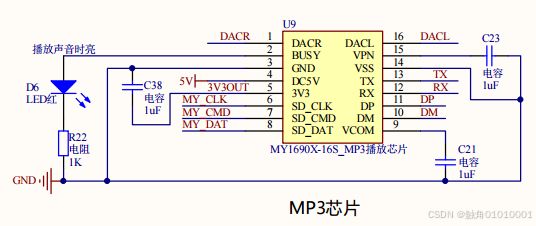

（图1：开发板与MP3芯片部分连接示意图）

---

一、系统架构与核心组件

1.1 硬件拓扑图

USART3

DAC输出

GPIO

I2C

SPI

时间数据

STM32F103

MY1690X-16S

音频功放

扬声器

触摸按键

RTC模块

OLED显示屏

1.2 核心组件说明

组件	功能说明
MY1690X-16S	MP3语音解码芯片，支持串口控制
DS3231 RTC	高精度实时时钟模块
OLED 0.96"	显示当前时间信息
触摸按键	触发语音播报操作

---

二、语音播报原理分析

2.1 语音文件命名规范

根目录/
├── 0001_现在时间.mp3
├── 0002_十.mp3
├── 0003_点.mp3
...
└── 0015_秒.mp3

• 数字前缀：4位数字标识播放顺序
• 语义命名：中文描述语音内容

2.2 播报指令协议

// 播放指定曲目指令格式
7E 05 41 00 01 45 EF
└─┬─┘ └─┬─┘ └─┬─┘
起始码 操作码 曲目编号 校验码

---

三、两种播报方式对比

3.1 无语法播报（机械式）

// 示例：14:05:09 直接播放数字
MY1690_CMD3(0x41,1);  // "现在时间"
MY1690_CMD3(0x41,2);  // "十"
MY1690_CMD3(0x41,4);  // "四"
MY1690_CMD3(0x41,3);  // "点"
MY1690_CMD3(0x41,6);  // "零"
MY1690_CMD3(0x41,5);  // "五"
//...（输出："现在时间十四点零五分零九秒"）

缺点：存在冗余发音（如"十四点零五分"）

3.2 有语法播报（智能优化）

// 示例：14:05:09 智能处理
if(hour>=10){
    if(hour/10==1) Play(11); // "十"
    else Play(hour/10+1);    // "二"
}
if(hour%10!=0) Play(hour%10+1);
Play(13); // "点"
if(min/10!=0) Play(min/10+1);
if(min%10!=0) Play(min%10+1);
//...（输出："现在时间十四点五分九秒"）

优势：符合中文表达习惯，消除冗余发音

---

四、核心代码解析

4.1 时间读取与显示

void RTC_UpdateDisplay(){
    OLED_ClearLine(4);
    // 显示格式：HH:MM:SS
    OLED_ShowNum(4,3, rhour/10); // 十位
    OLED_ShowNum(4,4, rhour%10);
    OLED_ShowChar(4,5, ':');
    //... 分钟和秒同理
}

4.2 智能播报算法

void SmartTimeAnnounce(){
    Play(1); // "现在时间"

    // 小时处理
    if(rhour >= 20) Play(3); // "二十"
    else if(rhour >= 10) {
        if(rhour < 20) Play(11); // "十"
        else Play(rhour/10+1);
    }
    if(rhour%10 != 0) Play(rhour%10+1);

    Play(13); // "点"

    // 分钟处理（省略冗余零）
    if(rmin/10 > 0) Play(rmin/10+1);
    if(rmin%10 > 0) Play(rmin%10+1);

    //... 秒处理同理
}

---

五、系统扩展方案

5.1 多语言支持

切换指令

文件夹切换

0001_CurrentTime.mp3

中文播报

英文播报

02_EN

语音文件

SD卡根目录
└── 语音库
    ├── 01_CN
    └── 02_EN
        └── 0001_CurrentTime.mp3

5.2 应用场景拓展

场景	实现方案
车站广播	结合时刻表自动触发播报
智能家居	与温湿度传感器联动播报
工业设备	故障代码语音提示

---

六、开发注意事项

6.1 时序控制要点

1. 指令间隔：连续指令间隔需>50ms
2. 文件排序：严格按照4位数字前缀命名
3. 校验机制：添加重发机制确保指令可靠

6.2 常见问题排查

现象	解决方法
发音卡顿	检查TF卡读取速度
时间显示异常	重新校准RTC模块
无语音输出	测量BUSY信号电平状态

---

七、相关资源

[1] 洋桃电子B站课程-STM32入门100步
[2] STM32官方文档手册
[3] STM32F103固件函数库用户手册（中文）
[4] MP3语音播报程序（含杜洋录制语音文件）
[5] MY1690（MP3音乐播放芯片）数据手册

---

技术讨论（请在评论区留言~）

---

下期预告：下一期将探讨SPI总线原理与驱动，欢迎持续关注！

点击查阅往期【STM32专栏】文章

版权声明：本文采用[CC BY-NC-SA 4.0]协议，转载请注明来源
实测开发版：洋桃1号开发版（基于STM32F103C8T6）
更新日志：

• v1.0 初始版本（2025-03-16）
