Tcp/UDP协议详解
为什么会有TCP/IP协议
在世界上各地，各种各样的电脑运行着各自不同的操作系统为大家服务，这些电脑在表达同一种信息的时候所使用的方法是千差万别。就好像圣经中上帝打乱了各地人的口音，让他们无法合作一样。计算机使用者意识到，计算机只是单兵作战并不会发挥太大的作用。只有把它们联合起来，电脑才会发挥出它最大的潜力。于是人们就想方设法的用电线把电脑连接到了一起。
但是简单的连到一起是远远不够的，就好像语言不同的两个人互相见了面，完全不能交流信息。因而他们需要定义一些共通的东西来进行交流，TCP/IP就是为此而生。TCP/IP不是一个协议，而是一个协议族的统称。里面包括了IP协议，IMCP协议，TCP协议，以及我们更加熟悉的http、ftp、pop3协议等等。电脑有了这些，就好像学会了外语一样，就可以和其他的计算机终端做自由的交流了。
TCP/IP协议分层
TCP/IP协议族按照层次由上到下，层层包装。
应用层:
向用户提供一组常用的应用程序，比如电子邮件、文件传输访问、远程登录等。远程登录TELNET使用TELNET协议提供在网络其它主机上注册的接口。TELNET会话提供了基于字符的虚拟终端。文件传输访问FTP使用FTP协议来提供网络内机器间的文件拷贝功能。
传输层:
提供应用程序间的通信。其功能包括：一、格式化信息流；二、提供可靠传输。为实现后者，传输层协议规定接收端必须发回确认，并且假如分组丢失，必须重新发送。
网络层 ：
负责相邻计算机之间的通信。其功能包括三方面。
一、处理来自传输层的分组发送请求，收到请求后，将分组装入IP数据报，填充报头，选择去往信宿机的路径，然后将数据报发往适当的网络接口。
二、处理输入数据报：首先检查其合法性，然后进行寻径--假如该数据报已到达信宿机，则去掉报头，将剩下部分交给适当的传输协议；假如该数据报尚未到达信宿，则转发该数据报。
三、处理路径、流控、拥塞等问题。
网络接口层：
这是TCP/IP软件的最低层，负责接收IP数据报并通过网络发送之，或者从网络上接收物理帧，抽出IP数据报，交给IP层。
IP 是无连接的
IP 用于计算机之间的通信。
IP 是无连接的通信协议。它不会占用两个正在通信的计算机之间的通信线路。这样，IP 就降低了对网络线路的需求。每条线可以同时满足许多不同的计算机之间的通信需要。
通过 IP，消息（或者其他数据）被分割为小的独立的包，并通过因特网在计算机之间传送。
IP 负责将每个包路由至它的目的地。
IP地址
每个计算机必须有一个 IP 地址才能够连入因特网。
每个 IP 包必须有一个地址才能够发送到另一台计算机。
网络上每一个节点都必须有一个独立的Internet地址（也叫做IP地址）。现在，通常使用的IP地址是一个32bit的数字，也就是我们常说的IPv4标准，这32bit的数字分成四组，也就是常见的255.255.255.255的样式。IPv4标准上，地址被分为五类，我们常用的是B类地址。具体的分类请参考其他文档。需要注意的是IP地址是网络号+主机号的组合，这非常重要。
TCP/IP 使用 32 个比特来编址。一个计算机字节是 8 比特。所以 TCP/IP 使用了 4 个字节。
一个计算机字节可以包含 256 个不同的值：00000000、00000001、00000010、00000011、00000100、00000101、00000110、00000111、00001000 ....... 直到 11111111。
现在，你知道了为什么 TCP/IP 地址是介于 0 到 255 之间的 4 个数字。
TCP 使用固定的连接
TCP 用于应用程序之间的通信。
当应用程序希望通过 TCP 与另一个应用程序通信时，它会发送一个通信请求。这个请求必须被送到一个确切的地址。在双方“握手”之后，TCP 将在两个应用程序之间建立一个全双工 (full-duplex) 的通信。
这个全双工的通信将占用两个计算机之间的通信线路，直到它被一方或双方关闭为止。
UDP 和 TCP 很相似，但是更简单，同时可靠性低于 TCP。
IP 路由器
当一个 IP 包从一台计算机被发送，它会到达一个 IP 路由器。
IP 路由器负责将这个包路由至它的目的地，直接地或者通过其他的路由器。
在一个相同的通信中，一个包所经由的路径可能会和其他的包不同。而路由器负责根据通信量、网络中的错误或者其他参数来进行正确地寻址。
域名
12 个阿拉伯数字很难记忆。使用一个名称更容易。
用于 TCP/IP 地址的名字被称为域名。w3school.com.cn 就是一个域名。
当你键入一个像 http://www.w3school.com.cn 这样的域名，域名会被一种 DNS 程序翻译为数字。
在全世界，数量庞大的 DNS 服务器被连入因特网。DNS 服务器负责将域名翻译为 TCP/IP 地址，同时负责使用新的域名信息更新彼此的系统。
当一个新的域名连同其 TCP/IP 地址一同注册后，全世界的 DNS 服务器都会对此信息进行更新。
TCP/IP
TCP/IP 意味着 TCP 和 IP 在一起协同工作。
TCP 负责应用软件（比如你的浏览器）和网络软件之间的通信。
IP 负责计算机之间的通信。
TCP 负责将数据分割并装入 IP 包，然后在它们到达的时候重新组合它们。
IP 负责将包发送至接受者。

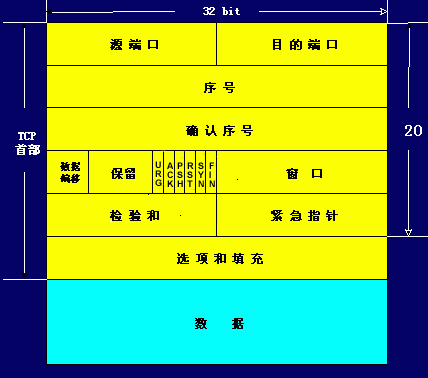

TCP报文格式
16位源端口号：16位的源端口中包含初始化通信的端口。源端口和源IP地址的作用是标识报文的返回地址。
16位目的端口号：16位的目的端口域定义传输的目的。这个端口指明报文接收计算机上的应用程序地址接口。
32位序号：32位的序列号由接收端计算机使用，重新分段的报文成最初形式。当SYN出现，序列码实际上是初始序列码（Initial Sequence Number，ISN），而第一个数据字节是ISN+1。这个序列号（序列码）可用来补偿传输中的不一致。
32位确认序号：32位的序列号由接收端计算机使用，重组分段的报文成最初形式。如果设置了ACK控制位，这个值表示一个准备接收的包的序列码。
4位首部长度：4位包括TCP头大小，指示何处数据开始。
保留（6位）：6位值域，这些位必须是0。为了将来定义新的用途而保留。
标志：6位标志域。表示为：紧急标志、有意义的应答标志、推、重置连接标志、同步序列号标志、完成发送数据标志。按照顺序排列是：URG、ACK、PSH、RST、SYN、FIN。
16位窗口大小：用来表示想收到的每个TCP数据段的大小。TCP的流量控制由连接的每一端通过声明的窗口大小来提供。窗口大小为字节数，起始于确认序号字段指明的值，这个值是接收端正期望接收的字节。窗口大小是一个16字节字段，因而窗口大小最大为65535字节。
16位校验和：16位TCP头。源机器基于数据内容计算一个数值，收信息机要与源机器数值 结果完全一样，从而证明数据的有效性。检验和覆盖了整个的TCP报文段：这是一个强制性的字段，一定是由发送端计算和存储，并由接收端进行验证的。
16位紧急指针：指向后面是优先数据的字节，在URG标志设置了时才有效。如果URG标志没有被设置，紧急域作为填充。加快处理标示为紧急的数据段。
选项：长度不定，但长度必须为1个字节。如果没有选项就表示这个1字节的域等于0。
数据：该TCP协议包负载的数据。
在上述字段中，6位标志域的各个选项功能如下。
URG：紧急标志。紧急标志为"1"表明该位有效。
ACK：确认标志。表明确认编号栏有效。大多数情况下该标志位是置位的。TCP报头内的确认编号栏内包含的确认编号（w+1）为下一个预期的序列编号，同时提示远端系统已经成功接收所有数据。
PSH：推标志。该标志置位时，接收端不将该数据进行队列处理，而是尽可能快地将数据转由应用处理。在处理Telnet或rlogin等交互模式的连接时，该标志总是置位的。
RST：复位标志。用于复位相应的TCP连接。
SYN：同步标志。表明同步序列编号栏有效。该标志仅在三次握手建立TCP连接时有效。它提示TCP连接的服务端检查序列编号，该序列编号为TCP连接初始端（一般是客户端）的初始序列编号。在这里，可以把TCP序列编号看作是一个范围从0到4，294，967，295的32位计数器。通过TCP连接交换的数据中每一个字节都经过序列编号。在TCP报头中的序列编号栏包括了TCP分段中第一个字节的序列编号。
FIN：结束标志。
TCP三次握手

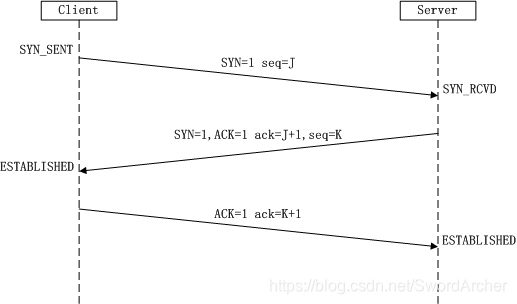

所谓三次握手（Three-Way Handshake）即建立TCP连接，就是指建立一个TCP连接时，需要客户端和服务端总共发送3个包以确认连接的建立。在socket编程中，这一过程由客户端执行connect来触发，整个流程如下图所示：
（1）第一次握手：Client将标志位SYN置为1，随机产生一个值seq=J，并将该数据包发送给Server，Client进入SYN_SENT状态，等待Server确认。
（2）第二次握手：Server收到数据包后由标志位SYN=1知道Client请求建立连接，Server将标志位SYN和ACK都置为1，ack=J+1，随机产生一个值seq=K，并将该数据包发送给Client以确认连接请求，Server进入SYN_RCVD状态。
（3）第三次握手：Client收到确认后，检查ack是否为J+1，ACK是否为1，如果正确则将标志位ACK置为1，ack=K+1，并将该数据包发送给Server，Server检查ack是否为K+1，ACK是否为1，如果正确则连接建立成功，Client和Server进入ESTABLISHED状态，完成三次握手，随后Client与Server之间可以开始传输数据了。
简单来说，就是
1、建立连接时，客户端发送SYN包（SYN=i）到服务器，并进入到SYN-SEND状态，等待服务器确认
2、服务器收到SYN包，必须确认客户的SYN（ack=i+1）,同时自己也发送一个SYN包（SYN=k）,即SYN+ACK包，此时服务器进入SYN-RECV状态
3、客户端收到服务器的SYN+ACK包，向服务器发送确认报ACK（ack=k+1）,此包发送完毕，客户端和服务器进入ESTABLISHED状态，完成三次握手，客户端与服务器开始传送数据。
SYN攻击：
在三次握手过程中，Server发送SYN-ACK之后，收到Client的ACK之前的TCP连接称为半连接（half-open connect），此时Server处于SYN_RCVD状态，当收到ACK后，Server转入ESTABLISHED状态。SYN攻击就是Client在短时间内伪造大量不存在的IP地址，并向Server不断地发送SYN包，Server回复确认包，并等待Client的确认，由于源地址是不存在的，因此，Server需要不断重发直至超时，这些伪造的SYN包将产时间占用未连接队列，导致正常的SYN请求因为队列满而被丢弃，从而引起网络堵塞甚至系统瘫痪。SYN攻击时一种典型的DDOS攻击，检测SYN攻击的方式非常简单，即当Server上有大量半连接状态且源IP地址是随机的，则可以断定遭到SYN攻击了，使用如下命令可以让之现行：
#netstat -nap | grep SYN_RECV
TCP四次挥手

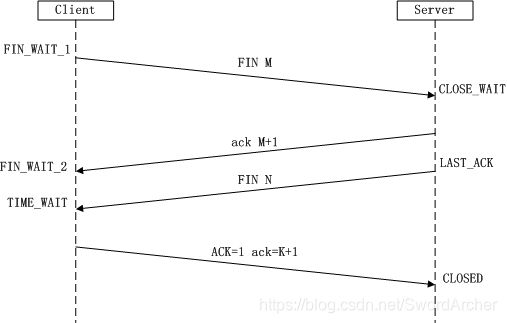

所谓四次挥手（Four-Way Wavehand）即终止TCP连接，就是指断开一个TCP连接时，需要客户端和服务端总共发送4个包以确认连接的断开。在socket编程中，这一过程由客户端或服务端任一方执行close来触发，整个流程如下图所示：
由于TCP连接是全双工的，因此，每个方向都必须要单独进行关闭，这一原则是当一方完成数据发送任务后，发送一个FIN来终止这一方向的连接，收到一个FIN只是意味着这一方向上没有数据流动了，即不会再收到数据了，但是在这个TCP连接上仍然能够发送数据，直到这一方向也发送了FIN。首先进行关闭的一方将执行主动关闭，而另一方则执行被动关闭，上图描述的即是如此。
（1）第一次挥手：Client发送一个FIN，用来关闭Client到Server的数据传送，Client进入FIN_WAIT_1状态。
（2）第二次挥手：Server收到FIN后，发送一个ACK给Client，确认序号为收到序号+1（与SYN相同，一个FIN占用一个序号），Server进入CLOSE_WAIT状态。
（3）第三次挥手：Server发送一个FIN，用来关闭Server到Client的数据传送，Server进入LAST_ACK状态。
（4）第四次挥手：Client收到FIN后，Client进入TIME_WAIT状态，接着发送一个ACK给Server，确认序号为收到序号+1，Server进入CLOSED状态，完成四次挥手。
为什么建立连接是三次握手，而关闭连接却是四次挥手呢？
这是因为服务端在LISTEN状态下，收到建立连接请求的SYN报文后，把ACK和SYN放在一个报文里发送给客户端。而关闭连接时，当收到对方的FIN报文时，仅仅表示对方不再发送数据了但是还能接收数据，己方也未必全部数据都发送给对方了，所以己方可以立即close，也可以发送一些数据给对方后，再发送FIN报文给对方来表示同意现在关闭连接，因此，己方ACK和FIN一般都会分开发送。
为什么TIME_WAIT状态需要经过2MSL(最大报文段生存时间)才能返回到CLOSE状态？
原因有二：
一、保证TCP协议的全双工连接能够可靠关闭
二、保证这次连接的重复数据段从网络中消失
先说第一点，如果Client直接CLOSED了，那么由于IP协议的不可靠性或者是其它网络原因，导致Server没有收到Client最后回复的ACK。那么Server就会在超时之后继续发送FIN，此时由于Client已经CLOSED了，就找不到与重发的FIN对应的连接，最后Server就会收到RST而不是ACK，Server就会以为是连接错误把问题报告给高层。这样的情况虽然不会造成数据丢失，但是却导致TCP协议不符合可靠连接的要求。所以，Client不是直接进入CLOSED，而是要保持TIME_WAIT，当再次收到FIN的时候，能够保证对方收到ACK，最后正确的关闭连接。
再说第二点，如果Client直接CLOSED，然后又再向Server发起一个新连接，我们不能保证这个新连接与刚关闭的连接的端口号是不同的。也就是说有可能新连接和老连接的端口号是相同的。一般来说不会发生什么问题，但是还是有特殊情况出现：假设新连接和已经关闭的老连接端口号是一样的，如果前一次连接的某些数据仍然滞留在网络中，这些延迟数据在建立新连接之后才到达Server，由于新连接和老连接的端口号是一样的，又因为TCP协议判断不同连接的依据是socket pair，于是，TCP协议就认为那个延迟的数据是属于新连接的，这样就和真正的新连接的数据包发生混淆了。所以TCP连接还要在TIME_WAIT状态等待2倍MSL，这样可以保证本次连接的所有数据都从网络中消失。
协议特点
- 面向连接：面向连接，是指发送数据之前必须在两端建立连接。建立连接的方法是“三次握手”，这样能建立可靠的连接。建立连接，是为数据的可靠传输打下了基础。
- 仅支持单播传输：每条TCP传输连接只能有两个端点，只能进行点对点的数据传输，不支持多播和广播传输方式。
- 面向字节流：TCP不像UDP一样那样一个个报文独立地传输，而是在不保留报文边界的情况下以字节流方式进行传输。
- 可靠(确定应答机制、超时重传机制、连接管理机制)：对于可靠传输，判断丢包，误码靠的是TCP的段编号以及确认号。TCP为了保证报文传输的可靠，就给每个包一个序号，同时序号也保证了传送到接收端实体的包的按序接收。然后接收端实体对已成功收到的字节发回一个相应的确认(ACK)；如果发送端实体在合理的往返时延(RTT)内未收到确认，那么对应的数据（假设丢失了）将会被重传。

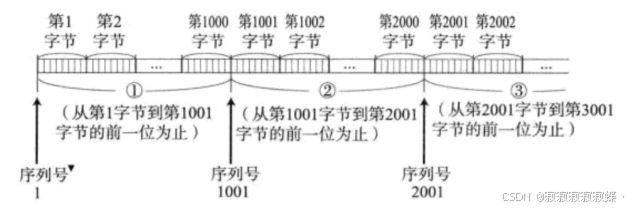

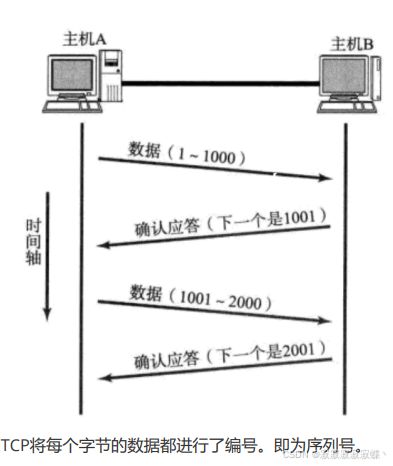

确认应答机制：TCP将每个字节的数据进行编号，即序列号。每一个ACK都带有对应的确认序列号，意思是告诉发送者，我已经收到了哪些数据；下一次你从哪里开始发。

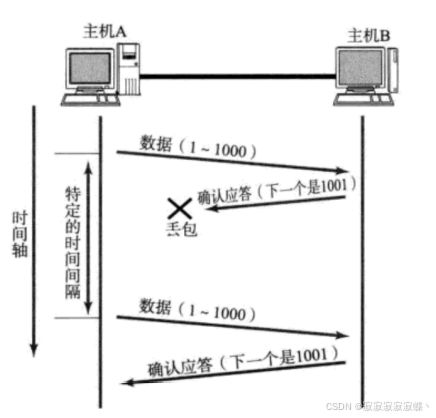

超时重传机制：主机A发送数据给B之后，可能因为网络拥堵等原因，数据无法到达主机B；
如果主机A在一个特定时间间隔内没有收到B发来的确认应答，就会进行重发,因此主机B会收到很多重复数据。那么TCP协议需要能够识别出那些包是重复的包，并且把重复的丢弃掉。这时候我们可以利用前面提到的序列号，就可以很容易做到去重的效果。
连接管理机制：TCP要经过三次握手建立连接，四次挥手断开连接。
-
流量控制(滑动窗口)：接收端处理数据的速度是有限的。如果发送端发的太快，导致接收端的缓冲区被打满，这个时候如果发送端继续发送，就会造成丢包，继而引起丢包重传等等一系列连锁反应。因此TCP支持根据接收端的接收能力，来决定发送端的发送速度。这个机制就叫做流量控制。
- 接收端将自己可以接收的缓冲区大小放入 TCP 首部中的 “窗口大小” 字段，通过ACK端通知发送端；
- 窗口大小字段越大，说明网络的吞吐量越高；
- 接收端一旦发现自己的缓冲区快满了，就会将窗口大小设置成一个更小的值通知给发送端；
- 发送端接受到这个窗口之后，就会减慢自己的发送速度；
- 如果接收端缓冲区满了，就会将窗口置为0；这时发送方不再发送数据，但是需要定期发送一个窗口探测数据段，使接收端把窗口大小告诉发送端
-
提供拥塞控制：当网络出现拥塞的时候，TCP能够减小向网络注入数据的速率和数量，缓解拥塞，有了TCP的窗口控制，收发主机之间即使不再以一个数据段为单位发送确认应答，也能够连续发送大量数据包。然而，如果在通信刚开始时就发送大量数据，也可能会引发其他问题。一般来说，计算机网络都处在一个共享的环境。因此也有可能会因为其他主机之间的通信使得网络拥堵。在网络出现拥堵时，如果突然发送一个较大量的数据，极有可能会导致整个网络的瘫痪。TCP引入慢启动机制，先发少量的数据，探探路，摸清当前的网络拥堵状态，再决定按照多大的速度传输数据。因此TCP根据网络的承载能力，来决定传输速度。这个机制就叫做拥塞控制（Flow Control)。
流量控制 vs 拥塞控制：
| 流量控制 | 拥塞控制 | |
|---|---|---|
| 解决的是 | 发送方和接收方速率不匹配的问题 | 避免网络资源被耗尽的问题 |
| 实现方式 | 滑动窗口 | 拥塞窗口 |
UDP协议
UDP全称为用户数据报协议。UDP 为应用程序提供了一种无需建立连接就可以发送封装的 IP 数据包的方法。

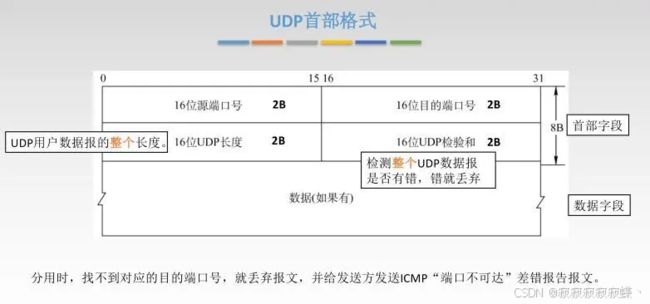

报文格式
协议特点
- 面向无连接：只知道对端的IP和端口号就可以发送，不需要实现建立连接(就像寄信)，并且只是数据报文的搬运工，不会对数据报文进行任何拆分和拼接操作。
具体来说就是：在发送端，应用层将数据传递给传输层的 UDP 协议，UDP 只会给数据增加一个 UDP 头标识下是 UDP 协议，然后就传递给网络层了。在接收端，网络层将数据传递给传输层，UDP 只去除 IP 报文头就传递给应用层，不会任何拼接操作
- 不可靠：没有确认机制， 没有重传机制。如果因为网络故障该段无法发到对方， UDP协议层也不会给应用层返回任何错误信息。
- 没有阻塞控制：UDP 因为没有拥塞控制，一直会以恒定的速度发送数据。即使网络条件不好，也不会对发送速率进行调整。这样实现的弊端就是在网络条件不好的情况下可能会导致丢包
- 面向数据报： 应用层交给UDP多长的报文， UDP原样发送既不会拆分，也不会合并。所以UDP不能够灵活的控制读写数据的次数和数量。
- UDP存在接收缓冲区，但不存在发送缓冲区。UDP没有发送缓冲区，在调用send to时会直接将数据交给内核，由内核将数据传给网络层协议进行后续的传输动作。UDP具有接收缓冲区，但是这个接收缓冲区不能保证收到的UDP报文的顺序和发送UDP报的顺序一致，如果缓冲区满了再到达的UDP数据报就会被丢弃。
- 大小受限。UDP协议首部中有一个16位的最大长度。也就是说一个UDP能传输的数据最大长度是64K（包含UDP首部）。但也因为头部开销小，传输数据报文时是很高效的。
为什么UDP不需要发送缓冲区？ 因为UDP不保证可靠性，它没有重传机制，当报文丢失时，UDP不需要重新发送，而TCP不同，他必须具备发送缓冲区，当报文丢失时，TCP必须保证重新发送，用户不会管，所以必须要具备发送缓冲区。
扩展问题
UDP本身是无连接，不可靠，面向数据报的协议，如果要基于传输层UDP协议，来实现一个可靠传输，应该如何设计？
UDP大小是受限的，如果要基于传输层UDP协议，传输超过64K的数据，应该如何设计？
以上两个问题，我们可以学习TCP的可靠性机制啊：
例如：
① 引入序列号，保证数据顺序；
② 引入确认应答，确保对端收到了数据；
③ 引入超时重传，如果隔一段时间没有应答，就重发数据；
TCP和UDP的区别
相同点：
①都在传输层。
②协议格式都有端口号
不同点：
| TCP | UDP |
|---|---|
| TCP是面向连接的协议 | UDP是无连接的协议 |
| TCP是可靠的协议 | UDP不可靠 |
| TCP是面向字节流的 | UDP是面向报文的 |
| TCP只提供一对一的服务 | UDP提供一对一、一对多、多对多的服务 |
| TCP传输慢 | UDP传输快 |
| TCP数据段头部是20字节 | UDP数据段头部是8字节 |
部分参考自：TCP和UDP详解_tcp udp-CSDN博客
