Zynq PL端IP核之AXI DMA

1. AXI DMA简介

Zynq提供了两种DMA ，一种是PS中的DMA控制器 ，通过GP口与PL端连接，另一种是PL中的AXI DMA IP核（软核），通过HP口与PS端连接。

Zynq有4个HP接口，每一个HP接口都包含控制和数据FIFO，这些FIFO为大数据量突发传输提供缓冲，让HP接口成为理想的高速数据传输接口。

AXI DMA IP内核在AXI4内存映射和AXI4 Stream IP接口之间提供高带宽直接储存访问，

1. 通过M_AXI_GP接口对DMA IP核的控制或配置
2. 传输状态通过中断传达到PS的中断控制器

AXI DMA IP核用到了三种总线，AXI4 Lite用于对IP核的寄存器配置，AXI4 Memory Map提供对存储器（DDR3）的访问，AXI4 Stream接口用于对外设的读写。

AXI DMA IP核提供3种模式，分别是Direct Register模式、Scatter/Gather模式和Cyclic DMA模式。

• Direct Register DMA 模式，即Simple DMA模式：Simple DMA允许应用程序在DMA和Device之间定义单个事务，有两个通道：一个从 DMA 到 Device ，另一个从 Device 到 DMA 。应用程序必须设置缓冲区地址和长度字段以启动相应通道中的传输。
  Scatter/GatherDMA 模式：允许在单个DMA 事务中将数据传输到多个存储区域或从多个存储区域传输数据，它相当于将多个Simple DMA请求链接在一起。

2. Zynq配置

system
	-> uart // MIO14、MIO15 BaudRate:115200
	-> DDR3 // MT41J256M16RE-125
	-> GP // GP Master AXI Interface / M AXI GP0 用于AXI-Lite接口
	-> HP // HP Slave AXI Interface  / S AXI HP0 用于AXI-Stream接口
	-> FCLK // FCLK_CLK0:100 MHz(用于AXI接口)
	-> IRQ_F2P

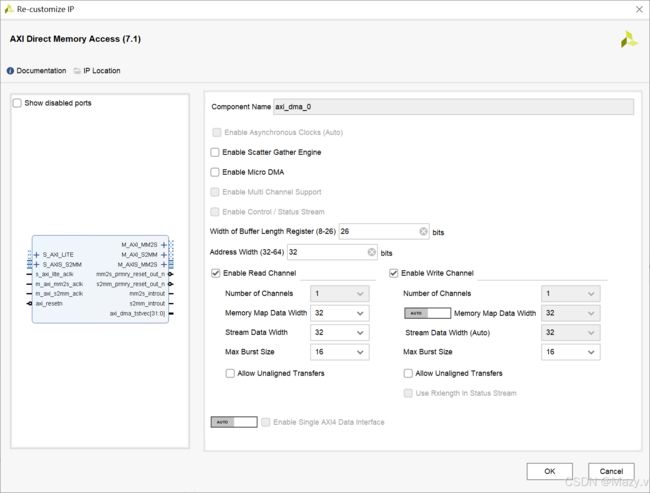

3. IP核配置

• 配置参数

Enable Scatter Gather Engine：	不勾选	// 选中此选项可启用Scatter Gather模式操作
Enable Micro DMA：				不勾选	// 选中此选项会生成高度优化的DMA，资源数量较少;此设置可用于传输极少量数据的应用程序。
Width of Buffer Length Register：	26	// 定义了一个寄存器的位宽，该寄存器的值决定单次DMA传输的最大数据量，最大传输字节数 = 2^(Width of Buffer Length Register) - 1
Address Width：						32	// DDR3地址位宽

Enable Read Channel：
	-> Number of Channels：				1	// 通道数
	-> Memory Map Data Width：			32	// AXI MM2S 存储映射     数据总线的数据位宽
	-> Stream Data Width：				32	// AXI MM2S AXI4-Stream 数据总线的数据位宽，该值必须小于或等于Memory Map Data Width
	-> Max Burst Size：					16	// 突发传输长度，设置指定MM2S的AXI4 Memory Map侧的突发周期的最大长度,burst size越大，突发粒度越大（单次传输的数据个数越多）

Enable Write Channel:

Link 1 : Width of Buffer Length Register
Link 2: AXI4 4K边界问题

• 中断信号连接


4. SDK开发

AXI DMA的SDK开发流程：

1. 初始化DMA（通过配置DMA IP核寄存器完成DMA初始化）
2. 建立中断系统（设置中断处理函数，使能DMA中断；当DMA完成传输，会拉高标志位tx_done、rx_done或error）
3. 使用DMA传输数据：XAxiDma_SimpleTransfer()

/***************************** Include Files *********************************/

#include "xaxidma.h"
#include "xparameters.h"
#include "xil_exception.h"
#include "xscugic.h"

/************************** Constant Definitions *****************************/

#define DMA_DEV_ID          XPAR_AXIDMA_0_DEVICE_ID
#define RX_INTR_ID          XPAR_FABRIC_AXIDMA_0_S2MM_INTROUT_VEC_ID
#define TX_INTR_ID          XPAR_FABRIC_AXIDMA_0_MM2S_INTROUT_VEC_ID
#define INTC_DEVICE_ID      XPAR_SCUGIC_SINGLE_DEVICE_ID
#define DDR_BASE_ADDR       XPAR_PS7_DDR_0_S_AXI_BASEADDR   //0x00100000
#define MEM_BASE_ADDR       (DDR_BASE_ADDR + 0x1000000)     //0x01100000
#define TX_BUFFER_BASE      (MEM_BASE_ADDR + 0x00100000)    //0x01200000
#define RX_BUFFER_BASE      (MEM_BASE_ADDR + 0x00300000)    //0x01400000
#define RESET_TIMEOUT_COUNTER   10000    //复位时间
#define TEST_START_VALUE        0x0      //测试起始值
#define MAX_PKT_LEN             0x100    //发送包长度

/************************** Function Prototypes ******************************/

static int check_data(int length, u8 start_value);
static void tx_intr_handler(void *callback);
static void rx_intr_handler(void *callback);
static int setup_intr_system(XScuGic * int_ins_ptr, XAxiDma * axidma_ptr,
        u16 tx_intr_id, u16 rx_intr_id);
static void disable_intr_system(XScuGic * int_ins_ptr, u16 tx_intr_id,
        u16 rx_intr_id);

/************************** Variable Definitions *****************************/

static XAxiDma axidma;     //XAxiDma实例
static XScuGic intc;       //中断控制器的实例
volatile int tx_done;      //发送完成标志
volatile int rx_done;      //接收完成标志
volatile int error;        //传输出错标志

/************************** Function Definitions *****************************/

int main(void)
{
    int i;
    int status;
    u8 value;
    u8 *tx_buffer_ptr;
    u8 *rx_buffer_ptr;
    XAxiDma_Config *config;

    tx_buffer_ptr = (u8 *) TX_BUFFER_BASE;
    rx_buffer_ptr = (u8 *) RX_BUFFER_BASE;

	// 1.初始化DMA
    config = XAxiDma_LookupConfig(DMA_DEV_ID);
    if (!config) {
        xil_printf("No config found for %d\r\n", DMA_DEV_ID);
        return XST_FAILURE;
    }

    status = XAxiDma_CfgInitialize(&axidma, config);
    if (status != XST_SUCCESS) {
        xil_printf("Initialization failed %d\r\n", status);
        return XST_FAILURE;
    }

    if (XAxiDma_HasSg(&axidma)) {
        xil_printf("Device configured as SG mode \r\n");
        return XST_FAILURE;
    }

    // 2.建立中断系统
    status = setup_intr_system(&intc, &axidma, TX_INTR_ID, RX_INTR_ID);
    if (status != XST_SUCCESS) {
        xil_printf("Failed intr setup\r\n");
        return XST_FAILURE;
    }

    //初始化标志信号
    tx_done = 0;
    rx_done = 0;
    error   = 0;

	// 向DDR指定地址写数据
    value = TEST_START_VALUE;
    for (i = 0; i < MAX_PKT_LEN; i++) {
        tx_buffer_ptr[i] = value;
        value = (value + 1) & 0xFF;
    }

	// 3.使用AXI DMA传输长度为MAX_PKT_LEN的数据包
    Xil_DCacheFlushRange((UINTPTR) tx_buffer_ptr, MAX_PKT_LEN);   // 刷新Data Cache，把DDR里对应地址的数据缓存到Cache里，完成数据更新

    status = XAxiDma_SimpleTransfer(&axidma, (UINTPTR) tx_buffer_ptr,
    MAX_PKT_LEN, XAXIDMA_DMA_TO_DEVICE);
    if (status != XST_SUCCESS) {
        return XST_FAILURE;
    }

    status = XAxiDma_SimpleTransfer(&axidma, (UINTPTR) rx_buffer_ptr,
    MAX_PKT_LEN, XAXIDMA_DEVICE_TO_DMA);
    if (status != XST_SUCCESS) {
        return XST_FAILURE;
    }

    Xil_DCacheFlushRange((UINTPTR) rx_buffer_ptr, MAX_PKT_LEN);   // 刷新Data Cache，把DDR里对应地址的数据缓存到Cache里，完成数据更新
    while (!tx_done && !rx_done && !error)
        ;
    //传输出错
    if (error) {
        xil_printf("Failed test transmit%s done, "
                "receive%s done\r\n", tx_done ? "" : " not",
                rx_done ? "" : " not");
        goto Done;
    }

    //传输完成，检查数据是否正确
    status = check_data(MAX_PKT_LEN, TEST_START_VALUE);
    if (status != XST_SUCCESS) {
        xil_printf("Data check failed\r\n");
        goto Done;
    }

    xil_printf("Successfully ran AXI DMA Loop\r\n");
    disable_intr_system(&intc, TX_INTR_ID, RX_INTR_ID);

    Done: xil_printf("--- Exiting main() --- \r\n");
    return XST_SUCCESS;
}

//检查数据缓冲区
static int check_data(int length, u8 start_value)
{
    u8 value;
    u8 *rx_packet;
    int i = 0;

    value = start_value;
    rx_packet = (u8 *) RX_BUFFER_BASE;
    for (i = 0; i < length; i++) {
        if (rx_packet[i] != value) {
            xil_printf("Data error %d: %x/%x\r\n", i, rx_packet[i], value);
            return XST_FAILURE;
        }
        value = (value + 1) & 0xFF;
    }

    return XST_SUCCESS;
}

//DMA TX中断处理函数
static void tx_intr_handler(void *callback)
{
    int timeout;
    u32 irq_status;
    XAxiDma *axidma_inst = (XAxiDma *) callback;

    //读取待处理的中断
    irq_status = XAxiDma_IntrGetIrq(axidma_inst, XAXIDMA_DMA_TO_DEVICE);
    //确认待处理的中断
    XAxiDma_IntrAckIrq(axidma_inst, irq_status, XAXIDMA_DMA_TO_DEVICE);

    //Tx出错
    if ((irq_status & XAXIDMA_IRQ_ERROR_MASK)) {
        error = 1;
        XAxiDma_Reset(axidma_inst);
        timeout = RESET_TIMEOUT_COUNTER;
        while (timeout) {
            if (XAxiDma_ResetIsDone(axidma_inst))
                break;
            timeout -= 1;
        }
        return;
    }

    //Tx完成
    if ((irq_status & XAXIDMA_IRQ_IOC_MASK))
        tx_done = 1;
}

//DMA RX中断处理函数
static void rx_intr_handler(void *callback)
{
    u32 irq_status;
    int timeout;
    XAxiDma *axidma_inst = (XAxiDma *) callback;

    irq_status = XAxiDma_IntrGetIrq(axidma_inst, XAXIDMA_DEVICE_TO_DMA);
    XAxiDma_IntrAckIrq(axidma_inst, irq_status, XAXIDMA_DEVICE_TO_DMA);

    //Rx出错
    if ((irq_status & XAXIDMA_IRQ_ERROR_MASK)) {
        error = 1;
        XAxiDma_Reset(axidma_inst);
        timeout = RESET_TIMEOUT_COUNTER;
        while (timeout) {
            if (XAxiDma_ResetIsDone(axidma_inst))
                break;
            timeout -= 1;
        }
        return;
    }

    //Rx完成
    if ((irq_status & XAXIDMA_IRQ_IOC_MASK))
        rx_done = 1;
}

//建立DMA中断系统
//  @param   int_ins_ptr是指向XScuGic实例的指针
//  @param   AxiDmaPtr是指向DMA引擎实例的指针
//  @param   tx_intr_id是TX通道中断ID
//  @param   rx_intr_id是RX通道中断ID
//  @return：成功返回XST_SUCCESS，否则返回XST_FAILURE
static int setup_intr_system(XScuGic * int_ins_ptr, XAxiDma * axidma_ptr,
        u16 tx_intr_id, u16 rx_intr_id)
{
    int status;
    XScuGic_Config *intc_config;

    //初始化中断控制器驱动
    intc_config = XScuGic_LookupConfig(INTC_DEVICE_ID);
    if (NULL == intc_config) {
        return XST_FAILURE;
    }
    status = XScuGic_CfgInitialize(int_ins_ptr, intc_config,
            intc_config->CpuBaseAddress);
    if (status != XST_SUCCESS) {
        return XST_FAILURE;
    }

    //设置优先级和触发类型
    XScuGic_SetPriorityTriggerType(int_ins_ptr, tx_intr_id, 0xA0, 0x3);
    XScuGic_SetPriorityTriggerType(int_ins_ptr, rx_intr_id, 0xA0, 0x3);

    //为中断设置中断处理函数
    status = XScuGic_Connect(int_ins_ptr, tx_intr_id,
            (Xil_InterruptHandler) tx_intr_handler, axidma_ptr);
    if (status != XST_SUCCESS) {
        return status;
    }

    status = XScuGic_Connect(int_ins_ptr, rx_intr_id,
            (Xil_InterruptHandler) rx_intr_handler, axidma_ptr);
    if (status != XST_SUCCESS) {
        return status;
    }

    XScuGic_Enable(int_ins_ptr, tx_intr_id);
    XScuGic_Enable(int_ins_ptr, rx_intr_id);

    //启用来自硬件的中断
    Xil_ExceptionInit();
    Xil_ExceptionRegisterHandler(XIL_EXCEPTION_ID_INT,
            (Xil_ExceptionHandler) XScuGic_InterruptHandler,
            (void *) int_ins_ptr);
    Xil_ExceptionEnable();

    //使能DMA中断
    XAxiDma_IntrEnable(&axidma, XAXIDMA_IRQ_ALL_MASK, XAXIDMA_DMA_TO_DEVICE);
    XAxiDma_IntrEnable(&axidma, XAXIDMA_IRQ_ALL_MASK, XAXIDMA_DEVICE_TO_DMA);

    return XST_SUCCESS;
}

//此函数禁用DMA引擎的中断
static void disable_intr_system(XScuGic * int_ins_ptr, u16 tx_intr_id,
        u16 rx_intr_id)
{
    XScuGic_Disconnect(int_ins_ptr, tx_intr_id);
    XScuGic_Disconnect(int_ins_ptr, rx_intr_id);
}
