【元婴境】mysql的MVCC（详解）

目录

MVCC介绍

隐藏字段

undo log

ReadView

示例：

流程总结

---

MVCC介绍

         大家好，我是jstart千语。上篇我们讲到mysql的事务隔离级别，其中MVCC就是控制事务隔离级别的重要组成部分，也是实现事务四大特性之一隔离性的重要手段。那么接下来我将通透地讲解MVCC，让大家对mysql的隔离性有一个更深刻的理解。

        MVCC全称 Multi-Version Concurrency Control，也就是多版本的并发控制，这一点从名字就可以感受到。具体指维护数据的多个版本，在并发环境下，控制数据的读写没有冲突。简单来说解决的就是：其他事务不断进行修改数据时，当前事务在不同时间段读取的是什么时候的数据？

        实现的手段依赖于：隐藏字段、undo log日志、readView，接下来逐一讲解。



---



 隐藏字段

每次创建表的时候，在mysql的默认存储引擎innoDB下，mysql都会自动地给我们的表添加三个隐藏字段，分别是：DB_TRX_ID、DB_ROLL_PTR、DB_ROW_ID。

DB_TRX_ID	最近修改事务ID,记录插入这条记录或最后一次修改该记录的事务ID。（默认从1开始，每次修改都会+1，是自增的）
DB_ROLL_PTR	回滚指针,指向这条记录的上一个版本,用于配合undolog,指向上一个版本。
DB_ROW_ID	隐藏主键,如果表结构没有指定主键,将会生成该隐藏字段。

---



undo log

        undo log是一个回滚日志。有两个重要的功能，一个是提供事务的回滚，一个是现在的MVCC。

• 每当有一条insert语句执行时，undo log就会记录一条对应的delete记录，用于后面的回滚，反之执行delete语句时亦然。所以这里可以看到 undo log 其实是一个逻辑日志。
• 当执行一条update语句时，也会记录一条相反的 update 记录。当执行rollback时，就可以从 undo log 中读取到相应内容并回滚。
• 注意点：执行insert时，日志的记录只会在回滚时需要，如果commit提交了，记录就会被立即删除；但是，执行update和delete时，参数的日志不仅回滚时需要，MVCC也要访问，不会立即被删除
• undo log的版本链：不同事务或相同事务对同一条记录进行修改，会导致该记录的undolog生成一条记录版本链表，链表的头部是最新的旧记录，链表尾部是 最早的旧记录。这里是使用隐藏字段中的回滚指针实现的

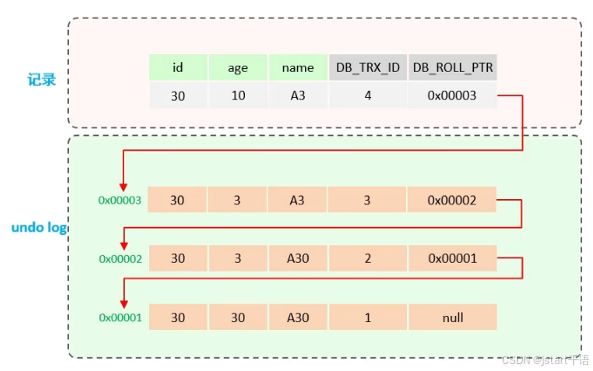

eg：当某一条数据，依次被多个事务修改时，回滚指针会记录上一次提交事务时的日志的地址。这就是undo log 的版本链。

每一条数据的更改都记录着一个数据的版本

---



ReadView

ReadView(读视图)是快照读SQL执行时MVCC提取数据的依据,记录并维护系统当前活跃的事务（未提交的事务）id

当前读和快照读的区别：

• 读取的是记录的最新版本，读取时还要保证其他并发事务不能修改当前记录，会对读取的记录进行加锁。对于我们日常的操作，select...lock in share made(共享锁)、select...for update(排它锁)
• 简单的select(不加锁)就是快照读，快照读读取的是记录数据的可见版本，有可能是历史数据，不加锁，是非阻塞读。
  • 快照读的生成又区别于不同的隔离级别。
  • Read Committed：每次select都会生成一个快照版本
  • Repeatable Read：开启事务后所有select都是复用第一个select生成的快照版本

        每个readView都会记录一些核心的字段，这些字段逐一（参考上面的版本链）对不同版本数据（含未提交）的事务id进行计算比对，看看是否满足某一条件。如果不满足，校验上一个版本的数据是否满足条件。如果满足，那么就表明当前的这个readView（select语句）可以读到这条版本的数据。

ReadView的核心字段：

m_id	当前活跃的事务ID集合，就是指未提交的事务
min_trx_id	最小活跃事务id，事务id最小的事务（id是自增的）
max_trx_id	下一个即将分配的事务id，当前最大事务id+1
creator_trx_id	ReadView的创建者事务id

每个readview的生成都会有上面四个核心字段。计算的规则如下

每一条数据的更改都记录着一个数据的版本

事务 ID 可见性规则

对于某条数据的版本（由 trx_id 标识），例如上面的版本链中trx_id首先等于4，判断其是否对当前事务可见的规则如下：

1. 若 trx_id == creator_trx_id

• 可见
  该版本由当前事务自身修改，无论是否提交，当前事务均可直接访问。

2. 若 trx_id < min_trx_id

• 可见
  该版本对应的事务在 ReadView 生成时已经提交。

3. 若 trx_id >= max_trx_id

• 不可见
  该版本对应的事务在 ReadView 生成后才启动，属于未来事务的修改。

4. 若 min_trx_id ≤ trx_id < max_trx_id

• 检查 trx_id 是否在 m_ids 中：

  • 存在：不可见（事务在 ReadView 生成时仍活跃，未提交）。

  • 不存在：可见（事务在 ReadView 生成时已提交）。

示例：

以上面那副图的版本链为例

每一条数据的更改都记录着一个数据的版本

假设 ReadView 的字段为：

• m_id  = [4,5]
• min_trx_id = 4
• max_trx_id = 6
• creator_trx_id = 5

----------------------------------------------------------------------------------------------------------------------------------------------

判断依据：

1. 若 trx_id == creator_trx_id

2. 若 trx_id < min_trx_id

3. 若 trx_id >= max_trx_id

4. 若 min_trx_id ≤ trx_id < max_trx_id，检查 trx_id 是否在 m_ids 中

• 数据版本 trx_id  = 4：上述条件均不满足，不可见，根据版本链到下一个数据版本
• 数据版本 trx_id = 3：第一个判断不成立，但第二条trx_id

所以这个readView可以看见trx_id=3的版本的数据，也就是

---

流程总结

至此我们已经完成了MVCC对数据的可见性控制。简单来说就是：

• 隐藏字段给undo log提供版本链的实现和给readView提供部分核心字段的计算。
• 不同隔离级别的readView生成情况不同
  • 读已提交：每次select都会生成一个ReadView
  • 可重复读：只有第一次select才会生成ReadView，往后的都是服用第一个ReadView
• undo log与readView搭配使用，对数据的版本逐一判断是否可见。

        所以，这里也就说明了，为什么读已提交会造成不可重复读，因为它每次select都会生成一个快照，当两个快照之间被修改了数据并提交了，那么两次快照里的核心字段是不一样的，所以计算出来的数据可见性也是不一样的。
