卷积神经网络 - 理解卷积核的尺寸 k×k×Cin

卷积神经网络中，每个卷积核的尺寸为 k×k×Cin​，这一设计的核心原因在于多通道输入的数据结构和跨通道特征整合的需求。以下是详细解释：

1. 输入数据的结构

• 输入形状：假设输入数据为三维张量，形状为 H×W×Cin​，其中：

  • H：高度（Height）

  • W：宽度（Width）

  • Cin：通道数（Channels in）

• 多通道的物理意义：

  • 对于RGB图像，Cin=3（红、绿、蓝三通道）。

  • 对于中间层的特征图，Cin可能为64、128等，表示不同抽象层次的特征。

2. 卷积核的维度需求

（1）单通道卷积的局限性

• 单通道输入（Cin=1）：
  卷积核只需在二维空间（H×W）滑动，核尺寸为 k×k。

• 多通道输入（Cin>1）：
  若仅使用二维卷积核（k×k），无法处理多通道输入，因为不同通道可能包含互补信息（如RGB颜色分量）。

（2）多通道卷积的解决方案

• 三维卷积核：
  每个卷积核的尺寸为 k×k×Cin，即：

  • 空间维度：k×k，用于在高度和宽度上提取局部特征。

  • 通道维度：Cin​，确保每个输入通道都有独立的权重。

• 计算过程：
  卷积核在每个通道上进行独立的二维卷积，然后将所有通道的结果相加，生成一个输出通道的值：



  • 输出通道数：由卷积核数量（CoutCout​）决定。

3. 为何需要通道维度（Cin​）

（1）跨通道特征融合

• 信息互补性：不同通道可能编码不同特征（如颜色、纹理、运动信息）。

• 权重独立性：每个通道的权重独立学习，允许网络捕捉通道间的关联性和差异性。

（2）参数效率

• 参数共享：同一卷积核在不同位置共享权重（空间维度），但不同通道的权重独立学习（通道维度）。

• 参数量对比：

  • 全连接层：输入 Cin×H×W → 输出 Cout​，参数量为 Cin×H×W×Cout。

  • 卷积层：参数量为 k×k×Cin×Cout，远小于全连接层。

4. 具体示例

（1）RGB图像输入

• 输入形状：224×224×3（高度×宽度×通道）。

• 卷积核尺寸：3×3×3（每个通道对应一个3×3权重矩阵）。

• 计算过程：
  卷积核在三个通道上分别进行3×3卷积，结果相加后得到一个输出值。

（2）多通道特征图

• 输入形状：56×56×64（经过多个卷积层后的特征图）。

• 卷积核尺寸：3×3×64，输出通道数 Cout=128。

• 参数量：3×3×64×128=7,3728。

5. 总结

• 卷积核尺寸为 k×k×Cin 的原因：

  1. 多通道输入需求：每个通道需要独立的权重以提取特征。

  2. 跨通道信息融合：通过加权和整合不同通道的特征。

  3. 参数效率：相比全连接层，显著减少参数量，同时保持表达能力。

• 设计优势：

  • 适应图像、视频等多通道输入。

  • 灵活调整通道数以控制模型复杂度。

  • 通过堆叠卷积层，实现从低级到高级特征的层次化提取。

6.示例：RGB图像卷积操作

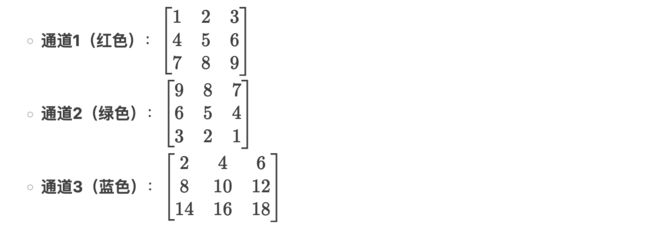

输入数据：

• 图像尺寸：3×3×3（高度×宽度×通道），表示一个3×3像素的RGB图像。

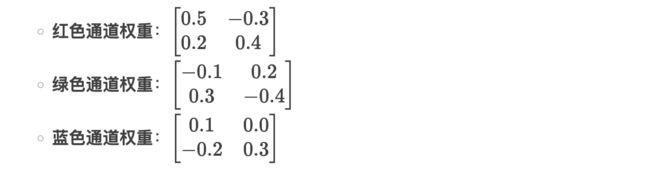

卷积核：

• 尺寸：2×2×3（k=2，Cin=3）



• 偏置：b=0.1

计算过程（步长=1，无填充）：

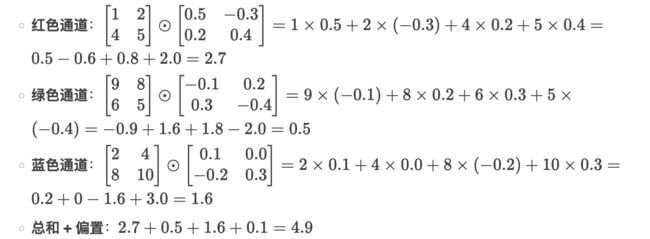

1. 滑动窗口位置 (0,0)：



2. 滑动窗口位置 (0,1)、(1,0)、(1,1)：类似计算，最终得到输出特征图。

关键理解

1. 为何卷积核尺寸为 ？

   • 空间维度（k×k）：捕捉局部特征（如边缘、纹理）。

   • 通道维度（）：整合不同输入通道的信息（如颜色、深度）。

   • 每个通道独立权重：允许网络学习不同通道的特征组合模式。

2. 参数共享的意义：

   • 同一卷积核在不同位置共享权重（减少参数量）。

   • 不同通道的权重独立（增强跨通道特征融合能力）。

3. 输出特征图生成：

   • 每个卷积核生成一个输出通道。

   • 多个卷积核（）生成多通道特征，表征不同抽象特征。

设计优势

• 跨通道信息融合：自动学习通道间的关联（如红色和绿色组合检测特定物体）。

• 参数效率：参数量为 ，远低于全连接层。

• 灵活性：适应任意通道数的输入（如RGB图像、多传感器数据）。

总结

卷积核的 尺寸设计，使其能够在 空间维度提取局部特征 的同时，通过 通道维度整合多源信息。这种结构是CNN处理图像、视频等多通道数据的核心机制，平衡了模型的表达能力和计算效率。
