通过PROFINET通讯实时修改西门子直流调速器的内置PID 参数

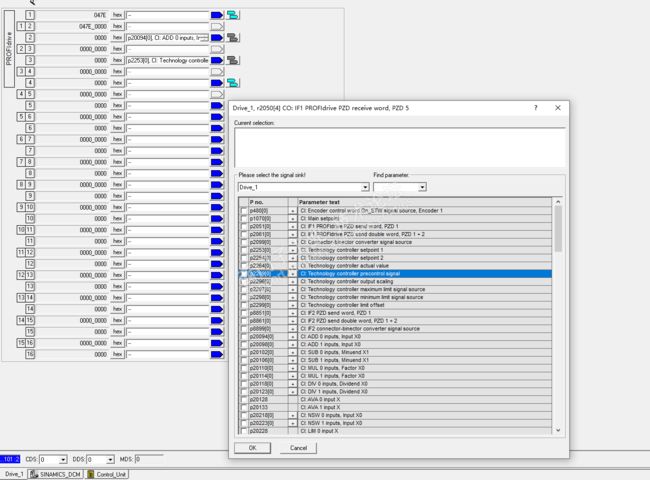

 在通讯映射地址里没有P2280这个参数选择

通过PROFINET通讯实时修改西门子直流调速器的内置PID 参数_第1张图片

通过PROFINET通讯实时修改西门子直流调速器的内置PID 参数_第2张图片

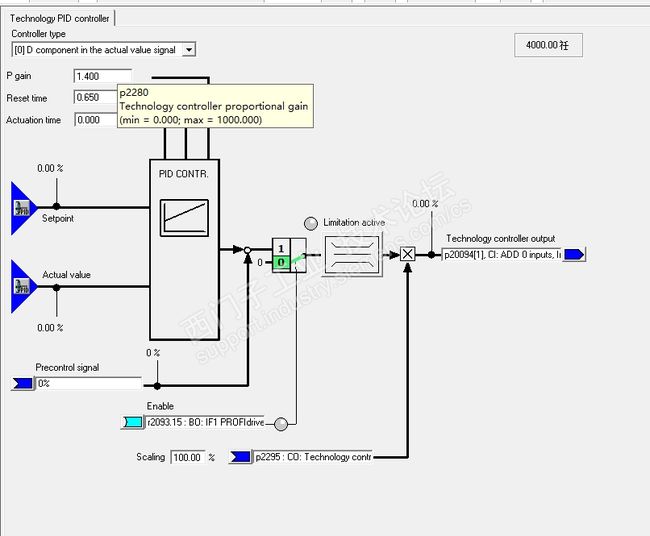

 P2280参数为非BICO参数,不能通过互联报文通讯实时修改。可以尝试通过PROFINET非周期通讯读写进行修改

S7-1200 通过PROFINET非周期性通讯修改驱动器参数 S7-1200 写参数时可以只使用“WRREC”,将写请求发送到驱动器,当需要从 S7-1200 读取“写参数”响应时,需使用RDREC。 本示例中“WRREC ”和 “RDREC”的“RECORD”分别定义在“DB5”和“DB6”中。详细定义见图 4-6 和图4-7。发送“写参数”请求和接收“写参数”请求的响应功能块定义见 图4-5。 (1) 使用标志位M150.0及功能块“WRREC”将写请求(数据集为DB5开始的 16 个字节)发送至驱动器,将M150.0设定为数值1启动写请求,当写请求完成 后利用M150.2将
