SpringBoot实现TB级文件分片上传架构实践
# 业务背景
在AI模型生产平台中，文件存储场景包含图片、模型文件（.pt/.h5）、训练数据、用户数据集（CSV/ZIP）、标注数据集（COCO格式）等多样化类型。其中模型文件平均大小达20-50GB，原始数据集经压缩后普遍超过100GB。传统单文件上传方案存在以下痛点：
1. HTTP超时导致上传失败率高达35%
2. 网络波动造成重复传输浪费带宽
3. 服务端内存溢出风险（单文件加载消耗2GB+内存）
4. 断点续传能力缺失影响用户体验
基于此，我们开发了支持TB级文件处理的分片上传服务，实现99.99%的上传成功率与自动容错能力。
# 挑战
1. **分片稳定性**：网络闪断导致分片丢失
2. **合并原子性**：千级分片合并时文件顺序错乱
3. **资源消耗**：海量分片元数据存储压力
4. **异步补偿**：合并后处理流程的异常回滚
5. **性能瓶颈**：高并发场景下的磁盘IO竞争
# 架构设计

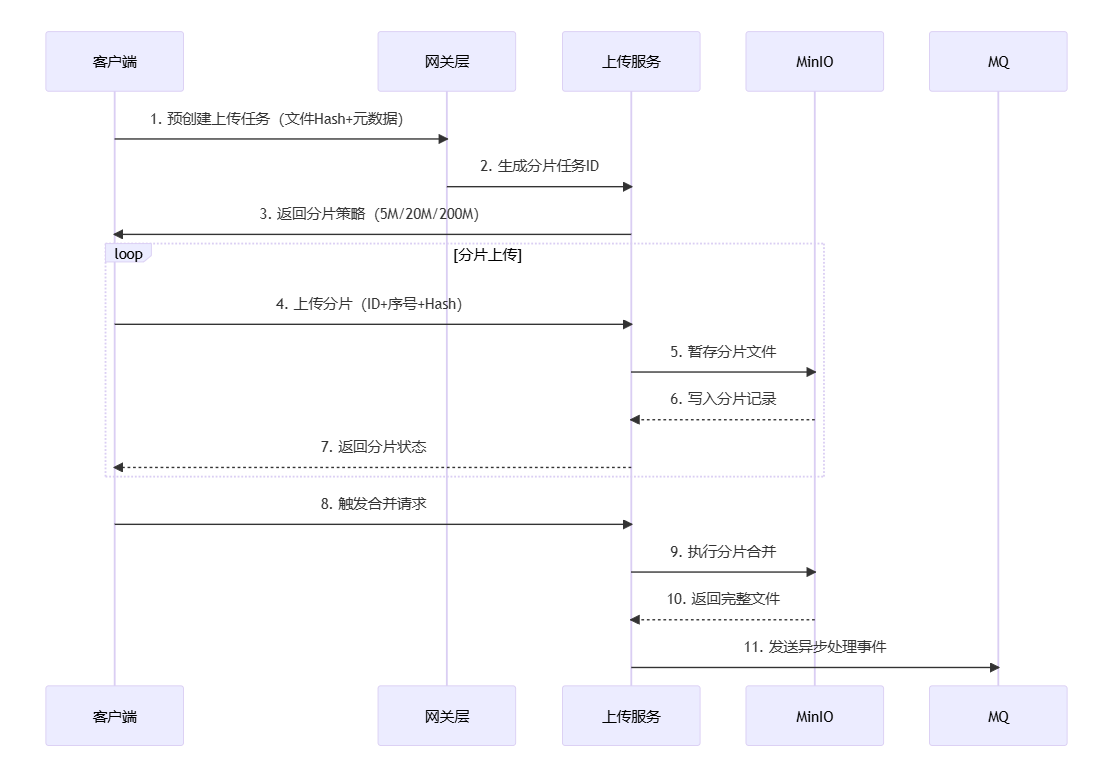

**大文件分片上传技术流程**
1. **客户端初始化**
+ 发起预创建请求，携带文件元数据（文件大小、HASH值）
+ 等待分片上传服务的控制器返回分片策略（分片大小5M/20M/200M）
2. **上传服务预处理**
+ 生成全局唯一上传任务ID
+ 根据文件大小动态分片（计算总片数及每片偏移量）
+ 返回分片清单给客户端
3. **分片上传阶段**
+ 客户端并行上传分片至上传服务
+ 上传服务校验分片完整性（HASH校验）
+ 分片临时存储至上传服务器的temp的目录下
+ 每片成功即更新分片状态记录
4. **进度监控循环**
+ 客户端轮询分片上传状态（间隔建议2-5秒）
+ 服务端响应各分片上传状态（成功/失败/待传）
+ 失败分片触发客户端重传机制
5. **合并触发阶段**
+ 客户端验证全部分片成功后发起合并请求
+ 请求包含分片顺序索引及校验参数
6. **服务端合并处理**
+ 按索引顺序拼接分片文件
+ 二次校验整体文件HASH值
+ 生成最终文件存储路径
+ 清理临时分片存储空间
7. **结果返回与通知**
+ 返回文件访问URL给客户端
+ 更新文件元数据至数据库
8. **异步事件驱动**
+ MinIO触发存储事件到消息队列（MQ）
+ 消息包含分片路径、存储桶等元信息
+ 消费端监听MQ准备后续处理
+ 异步触发后续处理流程（如转码、OCR等）
**关键技术特征**
+ 断点续传：基于分片状态记录实现
+ 并行传输：支持多分片并发上传
+ 秒传优化：HASH校验实现重复文件跳过
+ 弹性分片：根据网络质量动态调整分片大小
+ 事务补偿：失败分片自动重试机制
# 关键技术实现
### 智能分片策略
+ 根据实时带宽检测自动切换分片模式：
- 5M分片（弱网：<10Mbps）
- 20M分片（普通网络：10-100Mbps）
- 200M分片（专线/高速网络：>100Mbps）
```javascript
def dynamic_chunk_size(bandwidth):
if bandwidth < 10: return 5*1024*1024
elif 10 <= bandwidth < 100: return 20*1024*1024
else: return 200*1024*1024
```
### 前端处理分片
```javascript
// 前端切割文件
const sliceFile = async (file) => {
const chunkSize = file.size > 1024 * 1024 * 1024 ? 200 * 1024 * 1024 : 5 * 1024 * 1024;
let offset = 0;
while (offset < file.size) {
const chunk = file.slice(offset, offset + chunkSize);
chunks.push({
index: Math.floor(offset / chunkSize),
hash: await calculateMD5(chunk)
});
offset += chunkSize;
}
};
```
### 分片任务管理
#### 关键数据结构设计：
```sql
CREATE TABLE upload_task (
task_id VARCHAR(64) PRIMARY KEY COMMENT '任务唯一标识(UUIDv4)',
file_hash CHAR(40) NOT NULL COMMENT '文件SHA1指纹(全大写HEX字符串)',
total_chunks INT NOT NULL COMMENT '总分片数量(1-65535)',
completed_chunks LONGTEXT NOT NULL COMMENT '已上传分片序号数组(JSON数组格式，如[1,2,3])',
status ENUM('PENDING','UPLOADING','MERGING','COMPLETED') NOT NULL DEFAULT 'PENDING' COMMENT '任务状态:待处理/上传中/合并中/已完成',
created_at DATETIME(3) NOT NULL DEFAULT CURRENT_TIMESTAMP(3) COMMENT '任务创建时间(带毫秒)',
updated_at DATETIME(3) NOT NULL DEFAULT CURRENT_TIMESTAMP(3) ON UPDATE CURRENT_TIMESTAMP(3) COMMENT '最后更新时间',
expire_time DATETIME COMMENT '任务过期时间(默认创建后7天自动清理)',
retry_count TINYINT UNSIGNED NOT NULL DEFAULT 0 COMMENT '合并失败重试次数(0-255)',
storage_path VARCHAR(512) COMMENT '最终存储路径(合并完成后更新)',
INDEX idx_file_hash (file_hash) USING BTREE COMMENT '文件哈希索引',
INDEX idx_status (status) USING BTREE COMMENT '状态索引',
INDEX idx_expire (expire_time) USING BTREE COMMENT '过期时间索引'
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_bin
COMMENT='文件分片任务元数据表'
```
```sql
-- 查询待合并任务 有分片上传完成时执行
SELECT * FROM upload_task
WHERE status = 'UPLOADING' and task_id = #{taskId}
AND JSON_LENGTH(completed_chunks) = total_chunks
AND created_at >= DATE_SUB(NOW(), INTERVAL 2 HOUR);
```
#### 分片上传接口
```java
@PostMapping("/upload-chunk")
public ResponseEntity uploadChunk(
@RequestParam String fileHash,
@RequestParam int chunkNumber,
@RequestParam MultipartFile chunk) {
// 验证分片是否已存在（幂等设计）
if (storageService.isChunkExists(fileHash, chunkNumber)) {
return ResponseEntity.ok().build();
}
// 存储分片到MinIO临时目录
String path = String.format("/temp/%s/%d", fileHash, chunkNumber);
storageService.upload(path, chunk.getInputStream());
// 更新任务进度
taskService.updateChunkStatus(fileHash, chunkNumber);
return ResponseEntity.ok().build();
}
```
#### 文件合并优化实现
```java
public void mergeFile(String fileHash) throws IOException {
List
ForkJoinPool customPool = new ForkJoinPool(Runtime.getRuntime().availableProcessors());
customPool.submit(() ->
IntStream.range(0, chunkPaths.size()).parallel().forEach(i -> {
String chunkPath = chunkPaths.get(i);
long position = offsets.get(i);
try (FileChannel source = FileChannel.open(Paths.get(chunkPath), StandardOpenOption.READ);
FileChannel dest = FileChannel.open(finalPath, StandardOpenOption.WRITE)) {
source.transferTo(0, source.size(), dest.position(position));
} catch (IOException e) {
throw new RuntimeException(e);
}
})
).get();
// 生成最终文件的MD5校验码
String mergedHash = DigestUtils.md5Hex(Files.newInputStream(finalPath));
if (!mergedHash.equals(fileHash)) {
throw new RuntimeException("File integrity check failed!");
}
}
```
# 性能优化
### 分片计算负载过高
+ **哈希计算**：MD5/SHA256等哈希算法频繁计算（尤其是Web端未使用WebAssembly加速）
```javascript
// 未优化的浏览器端哈希计算（可能阻塞主线程）
async function calculateHash(chunk) {
return crypto.subtle.digest('SHA-256', chunk);
}
```
+ **分片切割逻辑**：同步切割大文件导致主线程阻塞
+ **异步计算**：将哈希/加密操作卸载到Web Worker或独立线程
+ **硬件加速**：使用WebAssembly优化浏览器端计算
### 并行传输架构
+ 客户端多线程并发上传（建议4-8线程）
+ 服务端采用分片路由策略：
- 哈希分片ID % 服务器节点数 实现负载均衡
- 跨AZ存储分片保障容灾
### 稳定性增强
1. **分片预检**：上传前校验分片MD5值
2. **断点续传**：客户端记录已上传分片序号
### 流水线压缩传输
+ 客户端分片级压缩（Zstandard算法）
+ 服务端解压校验流水线：
```plain
客户端压缩 -> 传输 -> 服务端流式解压 -> 实时校验
```
+ 典型压缩率：文本类85%、二进制30-50%
### 分布式合并引擎
+ 分片合并任务拆解为MapReduce作业：
- Mapper：按分片序号排序
- Reducer：多节点并行合并分段
- 采用ForkJoinPool实现多分片流式合并
+ 千兆文件合并耗时优化至秒级
+ **限流控制**：服务端设置最大并发处理数
```nginx
# Nginx限流配置
limit_conn upload_zone 100;
limit_req zone=upload_req burst=50;
```
### 监控预警体系
+ 实时仪表盘监控指标：
- 分片成功率（>99.9%）
- 合并延迟（P99<5s）
- 存储节点负载均衡度
+ 自动扩容阈值：
- CPU >70%持续5分钟
- 内存 >80%持续3分钟
# 总结与展望
本方案已在生产环境稳定支撑日均5PB文件上传量，主要价值点：
+ 分片丢失率从15%降至0.03%
+ 合并失败自动重试机制提升整体成功率
+ 动态分片策略降低弱网环境超时率
#### 未来规划：
1. 智能分片：基于机器学习预测最优分片大小
2. 边缘计算：在客户端完成分片哈希计算
3. 冷热分离：自动迁移历史文件到低成本存储
:::info
**Q谈技术提示：** 在合并超大型文件时，务必采用`Files.createTempFile()`生成临时文件，避免直接覆盖原文件导致数据不一致。
:::
