【2.2】SPI

CPOL极性，表示当SCLK空闲idle的时候，其电平的值是低电平0还是高电平1
CPHA相位，表示数据采样是在第几个边沿（edge），CPHA=0是第一个边沿，CPHA=1是第二个边沿

SPI接线：CS接单片机PB0，SCK-PA5，MISO-PA6，MOSI-PA7。使用的是单片机的SPI1接口

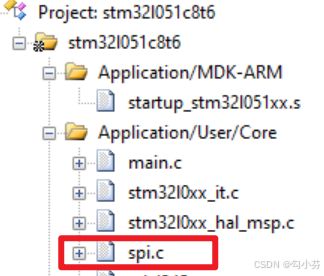

先新建一个spi.c和spi.h文件，并加入工程组中

spi.h文件

#ifndef _SPI_H
#define _SPI_H

#include "stm32l0xx_hal_spi.h"

extern SPI_HandleTypeDef spi1;  //头文件外部声明后，其他.c文件才能调用这个SPI

void SPI1_Init(void);   //函数声明

#endif

spi.c文件

#include "spi.h"

SPI_HandleTypeDef spi1;

//SPI1接口初始化
void SPI1_Init(void)
{
  spi1.Instance = SPI1;
  spi1.Init.Mode = SPI_MODE_MASTER;
  spi1.Init.Direction = SPI_DIRECTION_2LINES;
  spi1.Init.DataSize = SPI_DATASIZE_8BIT;
  spi1.Init.CLKPolarity = SPI_POLARITY_HIGH;
  spi1.Init.CLKPhase = SPI_PHASE_2EDGE;
  spi1.Init.NSS = SPI_NSS_SOFT;
  spi1.Init.BaudRatePrescaler = SPI_BAUDRATEPRESCALER_16;
  spi1.Init.FirstBit = SPI_FIRSTBIT_MSB;
  spi1.Init.TIMode = SPI_TIMODE_DISABLE;
  HAL_SPI_Init(&spi1);
}

//SPI接口初始化底层回调
void HAL_SPI_MspInit(SPI_HandleTypeDef  *hspi)
{
  GPIO_InitTypeDef GPIO_InitType;
  if(hspi->Instance == SPI1)
  {
    __HAL_RCC_GPIOA_CLK_ENABLE();
    __HAL_RCC_GPIOB_CLK_ENABLE();
    __HAL_RCC_SPI1_CLK_ENABLE();

    GPIO_InitType.Pin = GPIO_PIN_0;
    GPIO_InitType.Mode = GPIO_MODE_OUTPUT_PP;   //推挽输出
    GPIO_InitType.Speed = GPIO_SPEED_FREQ_LOW;
    HAL_GPIO_Init(GPIOB, &GPIO_InitType);       //配置PB0

    GPIO_InitType.Pin = GPIO_PIN_5|GPIO_PIN_7;
    GPIO_InitType.Mode = GPIO_MODE_AF_PP;   //复用推挽输出
    GPIO_InitType.Speed = GPIO_SPEED_FREQ_HIGH;
    HAL_GPIO_Init(GPIOA, &GPIO_InitType);       //配置PA5,PA7

    GPIO_InitType.Pin = GPIO_PIN_6;
    GPIO_InitType.Mode = GPIO_MODE_INPUT;   //复用输入
    GPIO_InitType.Pull = GPIO_NOPULL;
    HAL_GPIO_Init(GPIOA, &GPIO_InitType);       //配置PA6
  }
}

主函数main.c中

#include "stm32l0xx_hal.h"
#include "spi.h"

int main(void)
{
	HAL_Init();
	RccClock_Init();
	SPI1_Init();  //SPI1的初始化

	while(1)
	{

	}
}
