嘉立创EDA（专业版）快速使用指南（三）

原理图到PCB的布局

快捷键

shift +  X: 交叉选择，选择原理图中器件和PCB中器件进行对应；选中以后按快捷键即可快速对应跳转；

ctrl + shift + X：布局传递。

鼠标右键：按住鼠标右键可以快速拖动画布，使用组合快捷键会很慢；

X, Y: 在拖动状态下，按 X 键可以实现X轴镜像翻转，按 Y 键可以实现Y轴镜像翻转。

PCB布线

不要使用自动布线！

布线要求：

1. 顶层优先，尽量在顶层布线；

2. 电源线原则上要加粗；

3. 同一层内走线大于90°，推荐135°走线（走线在直角处宽度变宽，因而阻抗不连续会造成信号反射，从而影响信号的完整性）；

4. 注意电流路径和电容的摆放位置，电源要先经过电容滤波后再给后级，去耦电容要尽量贴近芯片供电引脚并就近接地。

5. 高频信号线尽可能短，并做好与其他信号的屏蔽隔离：避免相邻层平行走线，走线应该遵循‘3W原则’即距离大于三倍线宽。相邻层信号线应该采用正交方向，差分线布线尽量等距等长。

6. PCB布线要尽量远离安装孔与电路板边缘；PCB钻孔加工过程中， 很容易切掉一部分导线。

7.需要添加‘泪滴’：在过孔和导线之间起到平滑过渡的作用，使得二者之间连接更加稳固。

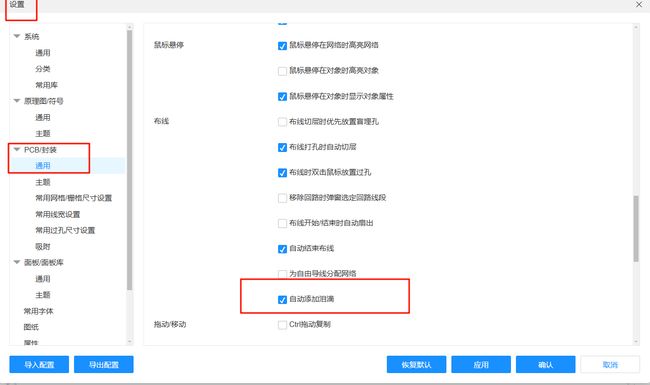

在设置-PCB封装-通用-布线中选择‘自动添加泪滴’即可实现连线自动包含泪滴。



布线顺序：

关键元件优先， 关键信号线优先，密度优先。

1. 密度优先原则： 从单板上连线最密集的区域开始布线；

2. 优先关键元器件：核心部分优先布线；

3. 关键信号线优先： 通常关键信号线包括“电源，模拟小信号， 高速信号， 时钟信号，同步信号”。
